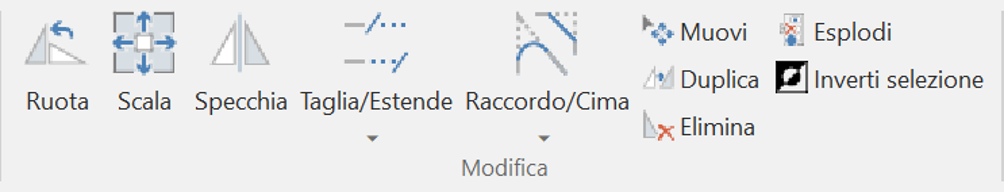

Los comandos básicos que te permiten alterar la geometría y la posición de los objetos/muebles están contenidos dentro de la pestaña CAD de la barra multifunción.
Una vez elegido el comando, es necesario realizar una selección de los objetos para poder indicar al programa sobre qué entidades realizar la modificación.
Veamos en detalle los distintos comandos:
- GIRAR: gira las entidades alrededor de un punto base especificado.
- ESCALAR: agranda o reduce los objetos respecto a un punto base mediante un factor numérico.
- ESPEJAR: crea una copia invertida de los objetos respecto a un eje de simetría.
- RECORTAR: acorta una entidad usando otra entidad como límite. Este comando se ha hecho más intuitivo en la primera versión de DomuS3D 2026: en el momento en que activas el comando, todas las entidades se definen como límites y por lo tanto es suficiente seleccionar las entidades que deseas eliminar. Con la segunda versión de DomuS3D 2026 se añadió la gestión de entidades superpuestas. Si en el punto seleccionado hay dos o más entidades superpuestas, el programa muestra un popup que te permite elegir qué entidad recortar.
- EXTENDER: alarga una entidad hasta encontrarse con otra entidad de contorno. Este comando estaba disponible solo para líneas. Con la versión DomuS3D 2026 R2 su funcionalidad se ha extendido también a los segmentos de polilíneas abiertas. Mientras el comando está activo, también se muestran las proyecciones, útiles para entender si la extensión es correcta. El comando también está presente en el menú contextual del segmento de una polilínea abierta.
- REDONDEAR: modifica dos líneas con un arco de radio definido o crea un borde vivo. Este comando estaba disponible solo para líneas. Con la versión DomuS3D 2026 R2 su funcionalidad se ha extendido también a las polilíneas abiertas añadiendo una entidad de arco que las une; para las polilíneas cerradas se comporta como para las líneas. Si se seleccionan dos segmentos no redondeables, el programa indica que no es posible redondearlos y permanece dentro del comando, permitiendo probar con otros segmentos.
- CHAFLÁN: crea un bisel entre dos líneas no paralelas.
- MOVER: te permite desplazar los objetos desde un punto base a una posición de destino.
- DUPLICAR: te permite duplicar uno o más objetos especificando un punto base y un punto de destino.
- ELIMINAR: te permite eliminar los elementos gráficos CAD. Después de seleccionar manualmente las entidades a eliminar con el cursor, presiona Enter. Alternativamente, puedes seleccionar los objetos y presionar la tecla Supr en el teclado.
- EXPLOTAR: este comando separa o descompone entidades complejas como polilíneas en elementos geométricos primitivos (líneas o arcos individuales) para modificarlos individualmente.

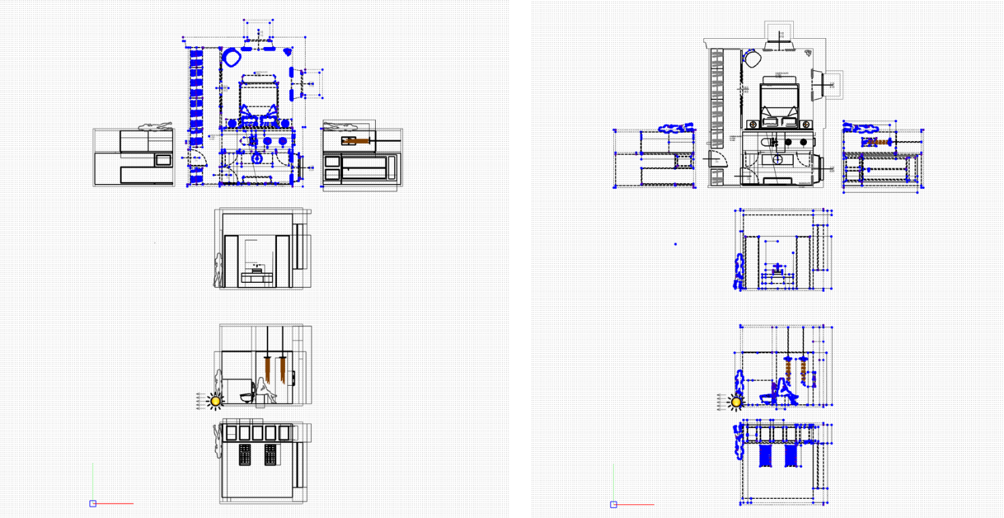

- INVERTIR SELECCIÓN: permite seleccionar todas las entidades 2D y los muebles actualmente no seleccionados y deseleccionar los que están seleccionados (todas las entidades 2D y muebles que antes estaban fuera de la selección, tras el comando estarán dentro y viceversa). Este comando puede ser útil cuando en un plano complejo importado mediante archivo DXF o DWG es más fácil identificar algunas entidades para excluir de la acción siguiente, mientras que sería más difícil identificar las entidades sobre las que se desea actuar.
Modificación de las entidades CAD desde su menú contextual
Muchos de los comandos vistos anteriormente también están disponibles haciendo clic derecho sobre la entidad CAD que se desea modificar, pero en el menú contextual de algunas entidades podemos encontrar comandos adicionales como el Offset y otros más específicos.

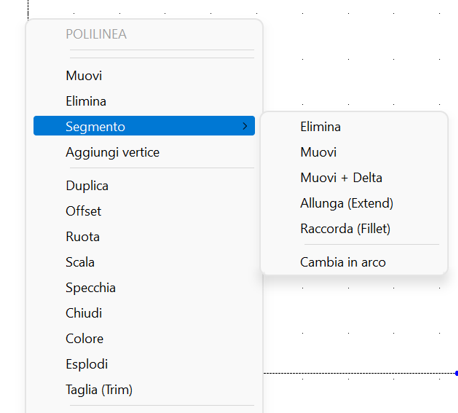

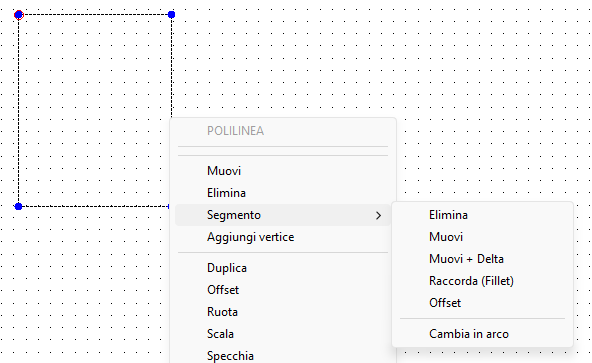

POLILÍNEA: En el menú contextual de la polilínea podemos encontrar un grupo de comandos bajo la opción segmento donde es posible:
- Agregar un vértice al segmento seleccionado para poder crear un segundo segmento que se pueda mover.
- Eliminar/mover solo un tramo de la polilínea. Esto te permite modificar la forma o revisar las dimensiones de la polilínea misma. El movimiento está limitado dentro de la polilínea, exactamente como sucede en Planta Estándar con los muros de una habitación. Eliminando un segmento puedes cambiar completamente la forma de la habitación añadiendo más segmentos que cierren el perfil que quedó abierto.
BORDE: En el menú contextual del borde es posible:
- Eliminar el borde seleccionado
- Estirar el borde, desplazándolo al punto deseado
- Alinearlo horizontal o verticalmente con otro borde (presente solo en polilíneas cerradas)
- Cambiar el origen de la polilínea indicado con un círculo rojo (presente solo en polilíneas cerradas)
ARCO: En el menú contextual del arco o de los segmentos con forma de arco es posible cambiar su radio para modificar su forma.
