INTRODUCCIÓN Y PREMISA GENERAL
Para permitirte modificar o crear planos de manera más sencilla y directa, se ha desarrollado un nuevo entorno Edición Avanzada del Plano (EAP) que reemplaza el comando anterior Rastrear habitaciones.
presente en la barra multifunción (para información sobre cómo acceder lee este artículo - Modo para entrar en Edición Avanzada del Plano.
Dentro de este entorno puedes trazar los contornos de tu habitación mediante líneas o polilíneas, modificar su forma o, si lo deseas, eliminar las habitaciones ya existentes. Cada vez que accedes al entorno y realizas cualquier cambio, el programa recrea desde cero el plano y reconstruye completamente las paredes manteniendo el revestimiento y los huecos insertados.

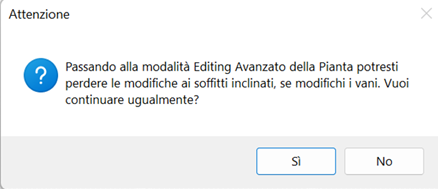

Altura de habitaciones y techos inclinados: en la versión Domus3D 2026 R1 el paso a la Edición Avanzada del Plano implicaba la eliminación, si estaba presente, del techo inclinado. Con esta nueva versión, si pasas al entorno EAP, el programa detecta la presencia de una inclinación y te avisa con un mensaje específico.
Después de confirmar la operación y realizar las modificaciones en la habitación, al volver al Plano Estándar el programa, tras el recálculo de las paredes, intenta reaplicar la inclinación y, si lo logra, te avisa para que la revises y te asegures de que sigue siendo la deseada.
En el caso de techos inclinados muy complejos, es posible que Domus3D no pueda mantener la inclinación; en consecuencia, tras un mensaje, restablece el techo plano pero mantiene los revestimientos en las paredes para que no pierdas toda la información.
En el caso de múltiples habitaciones donde la inclinación está presente solo en algunos ambientes, si no se modifican en Edición Avanzada, se mantienen al pasar al Plano Estándar.
TIPOS DE VISUALIZACIÓN Y MODOS PARA ACCEDER AL COMANDO
Desde la ventana de plano tienes a disposición TRES tipos de visualización:

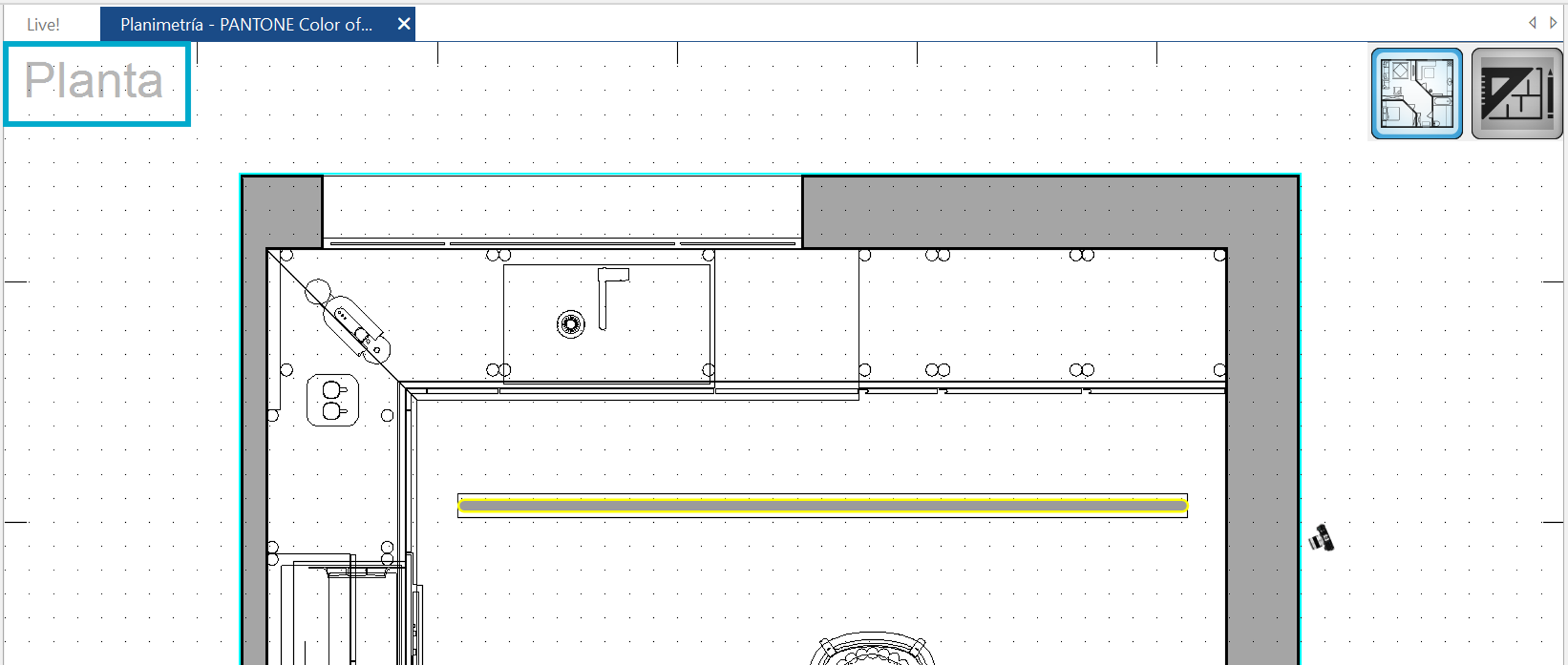

- La tradicional vista “Plano”, que ya conoces de versiones anteriores, y que se inicia automáticamente al abrir un proyecto.

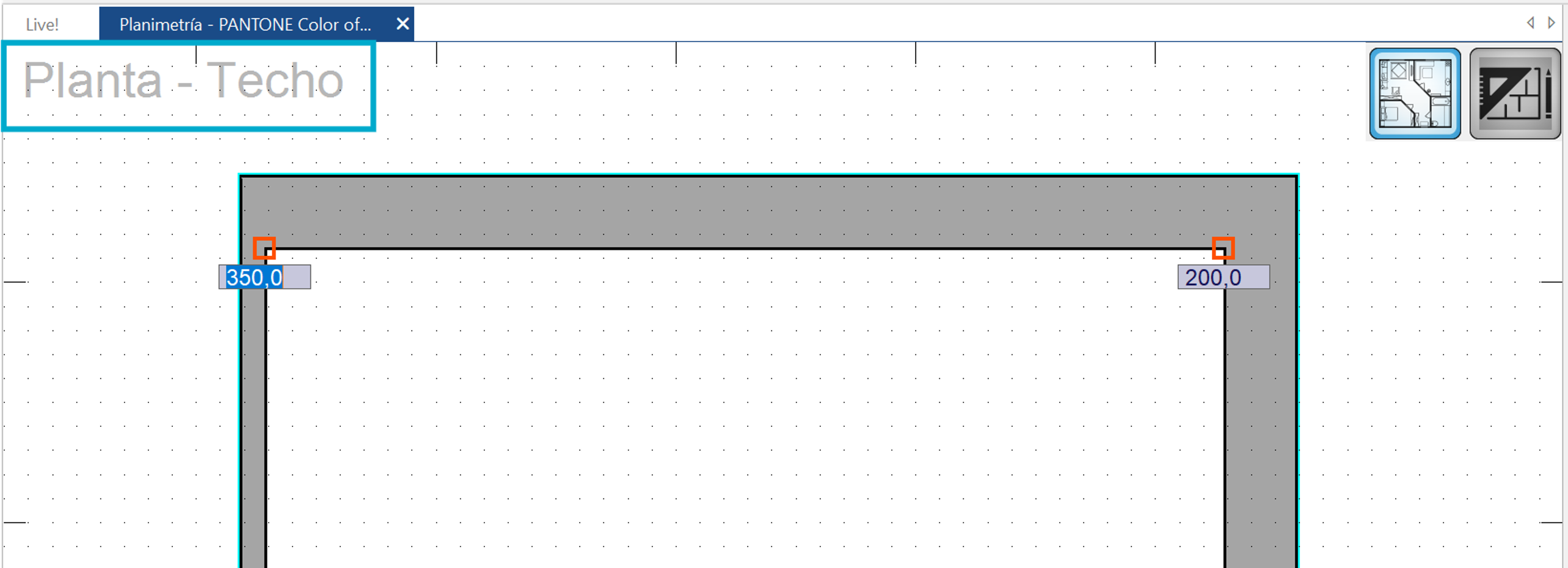

- La vista “Techo” a la que acceder cada vez que quieras personalizar las diferentes alturas del techo inclinado: esta vista no contiene la representación del mobiliario (que crearía confusión, al tener que operar a nivel de techo/tejado). Haz clic aquí si quieres profundizar.

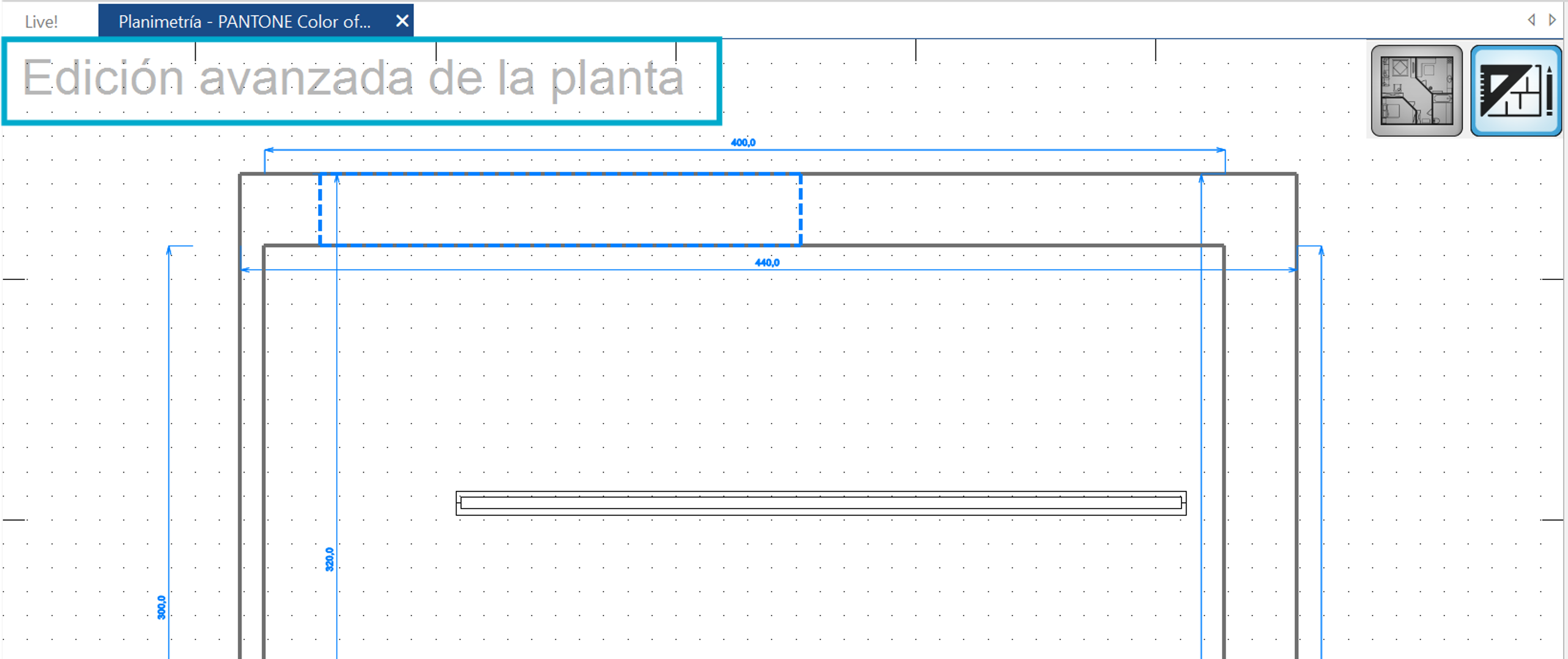

- La vista “Edición Avanzada del Plano” que te permite realizar modificaciones en el plano de manera más sencilla, modificando los contornos de las habitaciones ya existentes o trazando nuevas líneas para definir nuevos ambientes.
En la parte superior izquierda de la ventana del plano, siempre se indica el tipo de vista activa actual (Plano / Techo / Edición Avanzada del Plano), mientras que en la parte superior derecha hay una barra de herramientas con dos botones:
el botón de la izquierda indica el Plano estándar, el de la derecha la Edición Avanzada del Plano. El ícono resaltado en azul indica la vista actualmente activa.
