INTRODUCCIÓN Y PREFACIO GENERAL
Para facilitar la edición y creación de planos, se ha desarrollado un nuevo entorno de Edición Avanzada de Planos (EAP), que reemplaza al comando anterior "Trazar Habitaciones".
Este comando se encuentra en la cinta de opciones (para obtener información sobre cómo acceder a él, consulta el artículo "Cómo acceder a la Edición Avanzada de Planos").
En este entorno, puedes trazar el contorno de la habitación mediante líneas o polilíneas, modificar su forma o, si lo deseas, eliminar habitaciones existentes. Cada vez que accedas a la habitación y realices algún cambio, el programa recreará el plano desde cero y reconstruirá completamente las paredes, manteniendo el revestimiento y los accesorios.

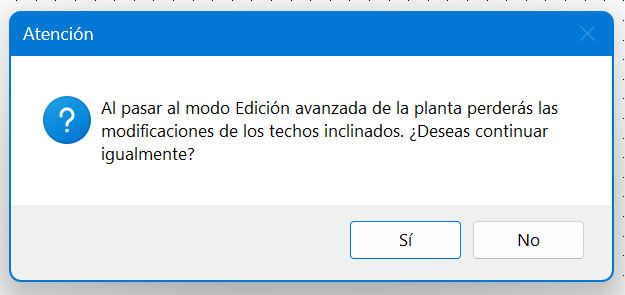

Altura de habitaciones y techos inclinados: Actualmente, la Edición Avanzada de Planos no gestiona la altura de habitaciones ni techos inclinados. Por este motivo, aparece un mensaje que le advierte que se ha perdido la inclinación y que deberás volver a aplicarla al regresar al plano estándar. Esta excepción se corregirá en futuras actualizaciones.
TIPOS DE VISTAS Y CÓMO ACCEDER AL COMANDO
Desde la ventana de planimetría, dispones de tres tipos de vistas:

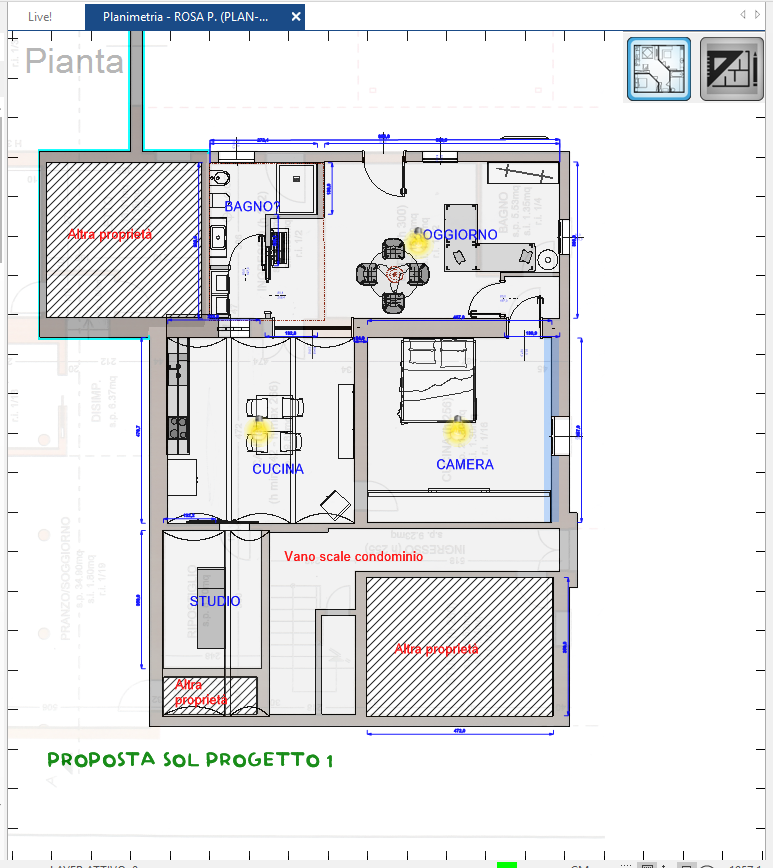

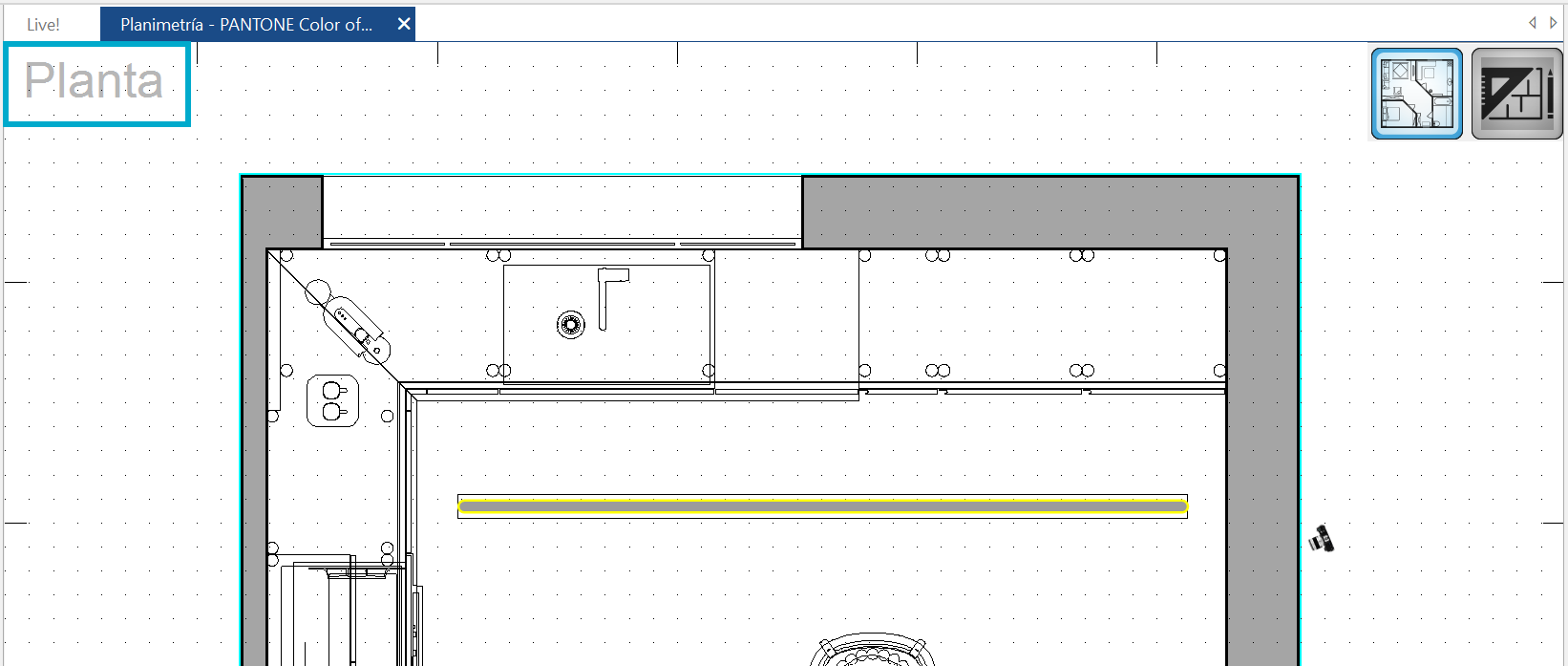

- La vista tradicional "Planta", que ya conoces de versiones anteriores y que se inicia automáticamente al abrir un proyecto.

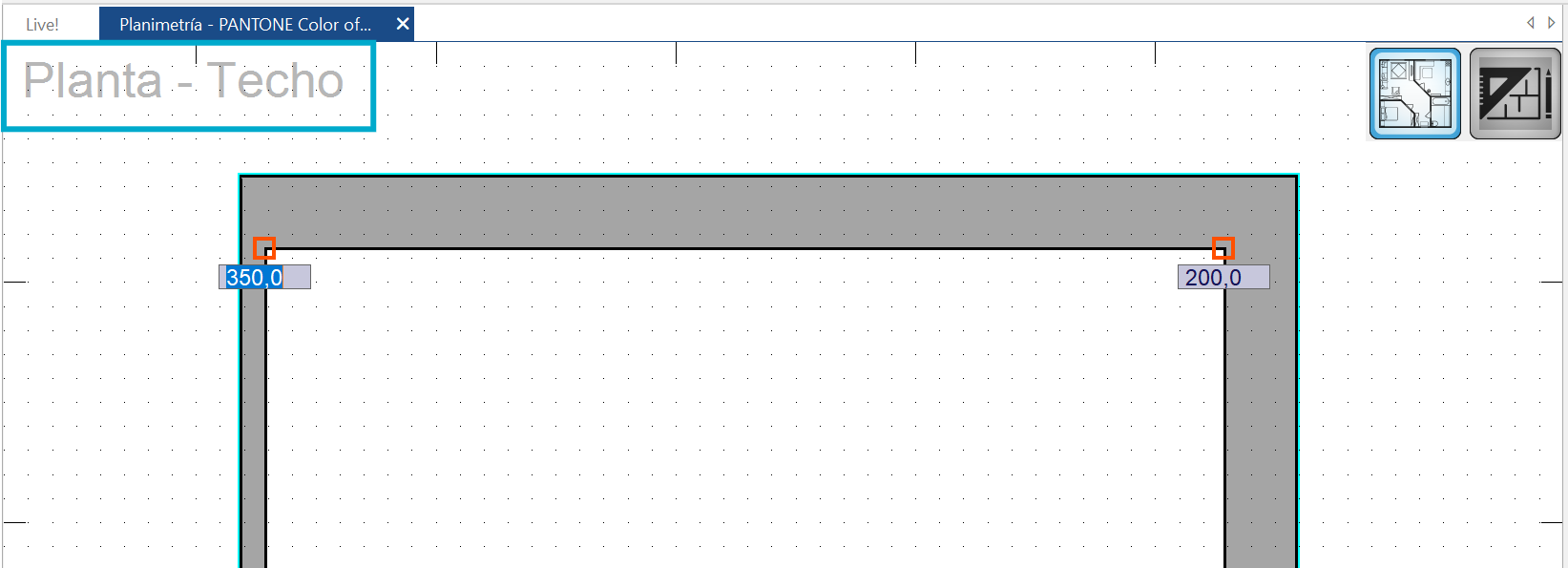

- La vista "Techo", a la que puedes acceder cuando quieras personalizar las diferentes alturas del techo inclinado. Esta vista no incluye la representación del mobiliario (lo que podría generar confusión al tener que trabajar a nivel del techo). Haz clic aquí para obtener más información.

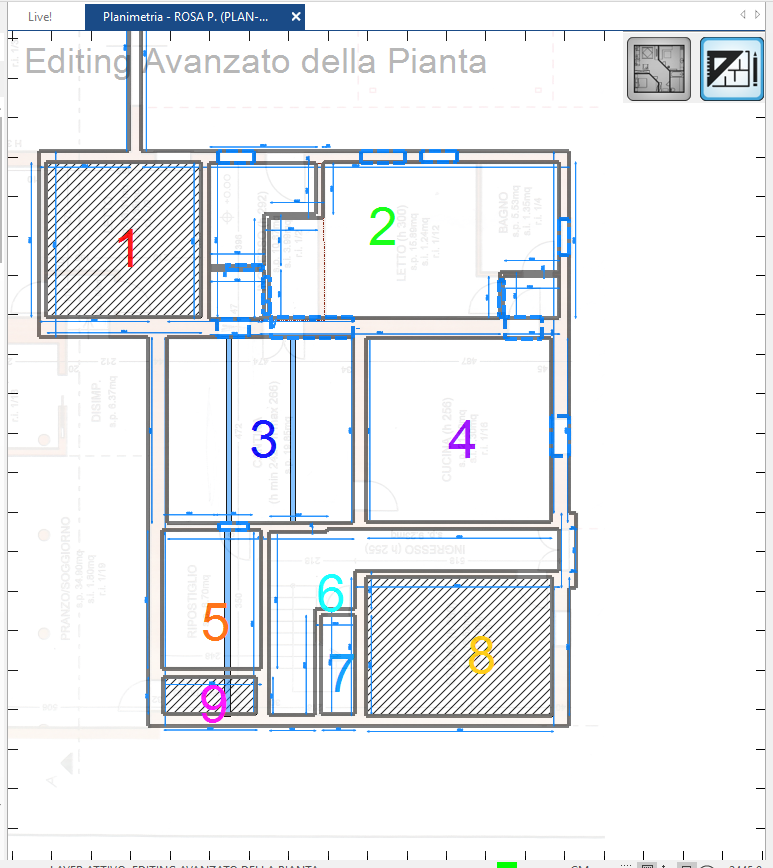

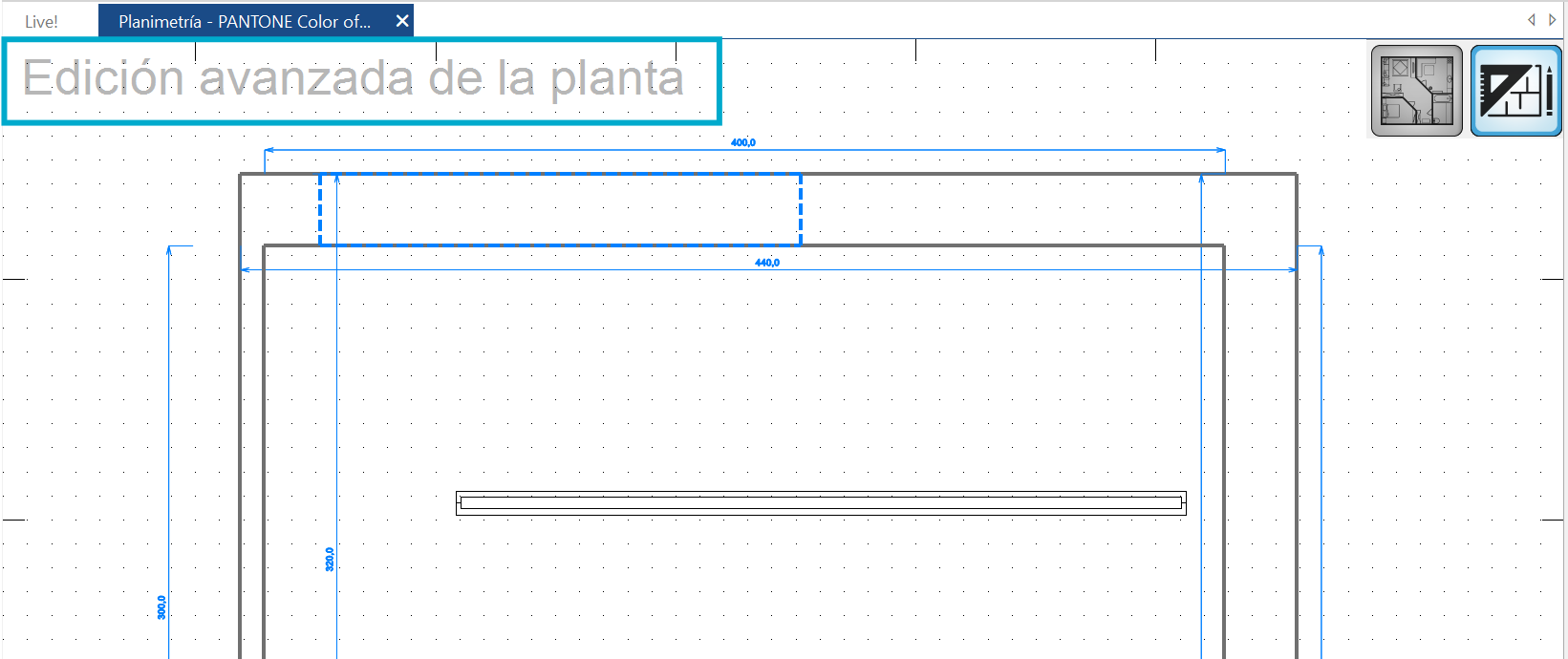

- La vista "Edición Avanzada de Planos", que te permite modificar el plano de planta con mayor facilidad, cambiando los contornos de las habitaciones existentes o dibujando nuevas líneas para definir nuevos espacios.
El tipo de vista activa (Planta / Techo / Edición avanzada de Planos) siempre se muestra en la esquina superior izquierda de la ventana de planta, mientras que en la esquina superior derecha se encuentra una barra de herramientas con dos botones: el botón izquierdo indica el plano de planta estándar y el botón derecho, la Edición Avanzada de Planos. El icono resaltado en azul indica la vista activa.
ARTÍCULOS RELACIONADOS
DEFINICIÓN DE PLANOS EN LA EDICIÓN AVANZADA DE PLANOS:
Conceptos básicos, dibujo y edición de planos, casos especiales.
CÓMO CALCAR UN PLANO CON LA EDICIÓN AVANZADA DE PLANOS
CÓMO EDITAR UN PLANO EN LA EDICIÓN AVANZADA DE PLANOS
Este artículo es válido para la versión 2026 y posteriores.
