Los elementos de decoración pueden ser anclados de manera automática y así, simplificar notablemente la fase de su introducción en el diseño.
El anclaje sirve para no tener que preocuparse por colocar el objeto en la posición exacta ni por la altura del elemento (condicionada en las versiones anteriores a la tecla H), ya que es la Aplicación quien se preocupa por posicionar el elemento en el modo correcto.

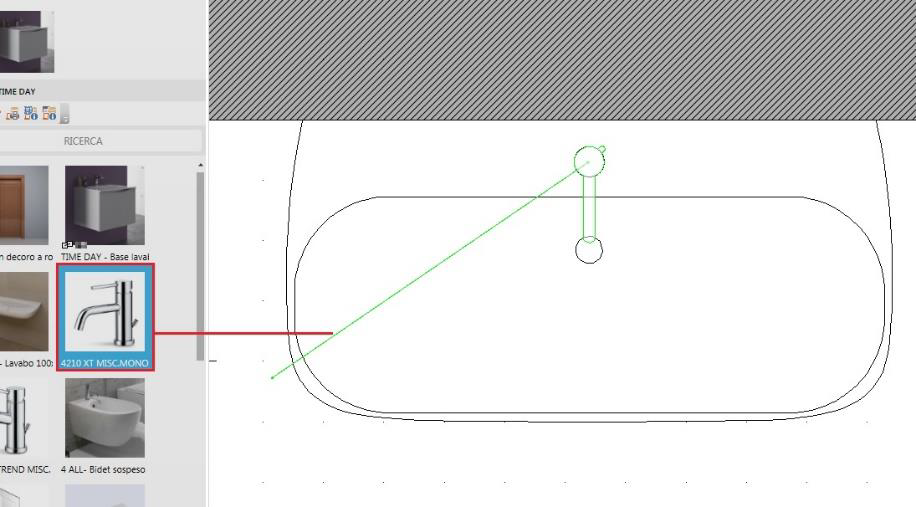

El anclaje (ver imagen) puede ser fuerte (de color verde: por ejemplo un grifo para lavabo mientras se ancla a un lavabo de la misma familia) o bien débil (de color naranja: por ejemplo un grifo para lavabo mientras se posiciona en un bidet): con estos símbolos, el usuario puede darse cuenta de cualquier inexactitud en la fase de diseño.
El anclaje está disponible tanto en la ventana de Planimetría (donde aparece una línea entre el cursor y el elemento más cercano al cual éste podría anclarse) como en la ventana de Navegación (donde se ven esferas pintadas cerca de los puntos de anclaje disponibles en la vista actual).
El anclaje puede ser deshabilitado pulsando la BARRA ESPACIADORA del teclado.
Esta función estará disponible solamente para elementos creados a partir del 1/1/2016.
Este artículo es válido para la versión 2017 y posteriores
