En DomuS3D es posible trabajar a través de la Ventana de Navegación Virtual 3D o desde la ventana de visualización 2D, disponible para cualquier superficie. En este artículo hablamos de esta última posibilidad.

Técnicamente se denominan “Pared 2D”, “Pavimento 2D” y “Superficie 2D”; Son ventanas 2D donde puedes visualizar cualquier superficie de forma frontal, como un alzado.

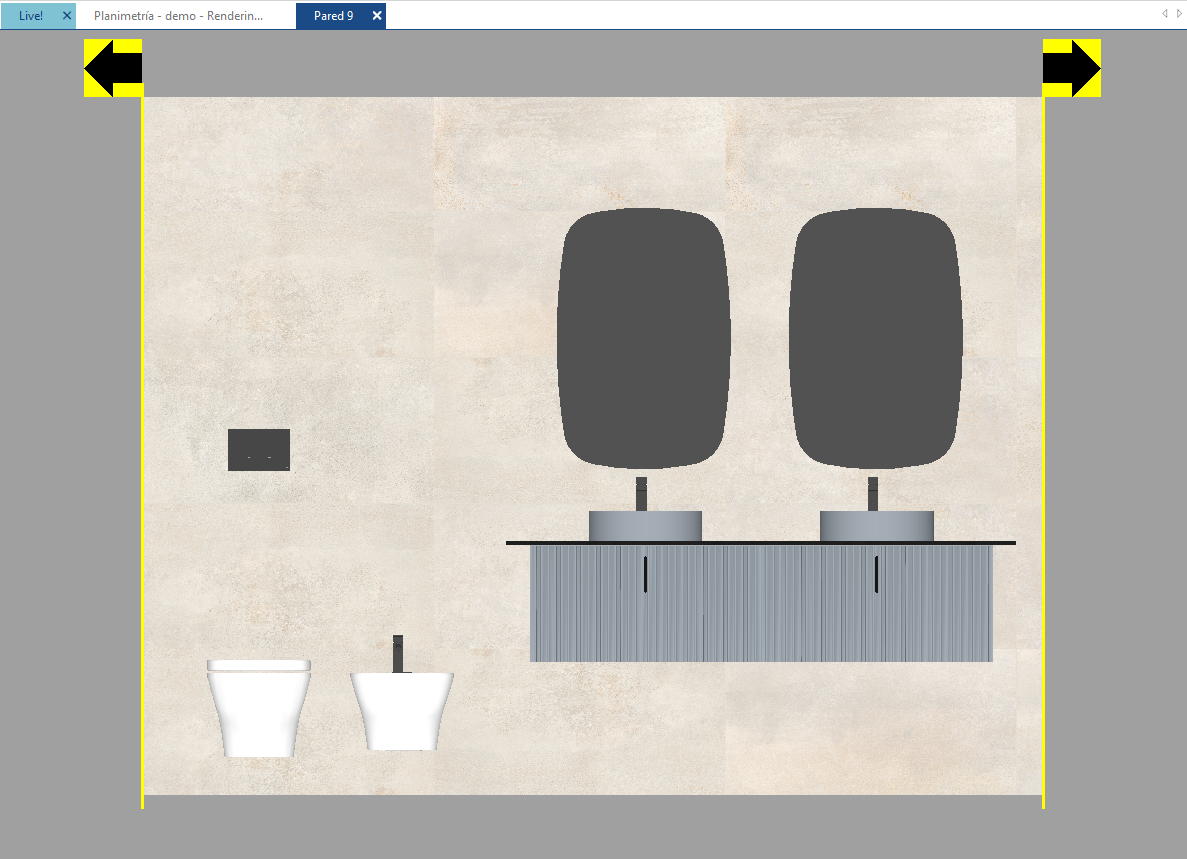

A continuación se muestra un ejemplo de una pared 2D.

ABRIR UNA VENTANA 2D

TieneS varias opciones para abrir la vista 2D:

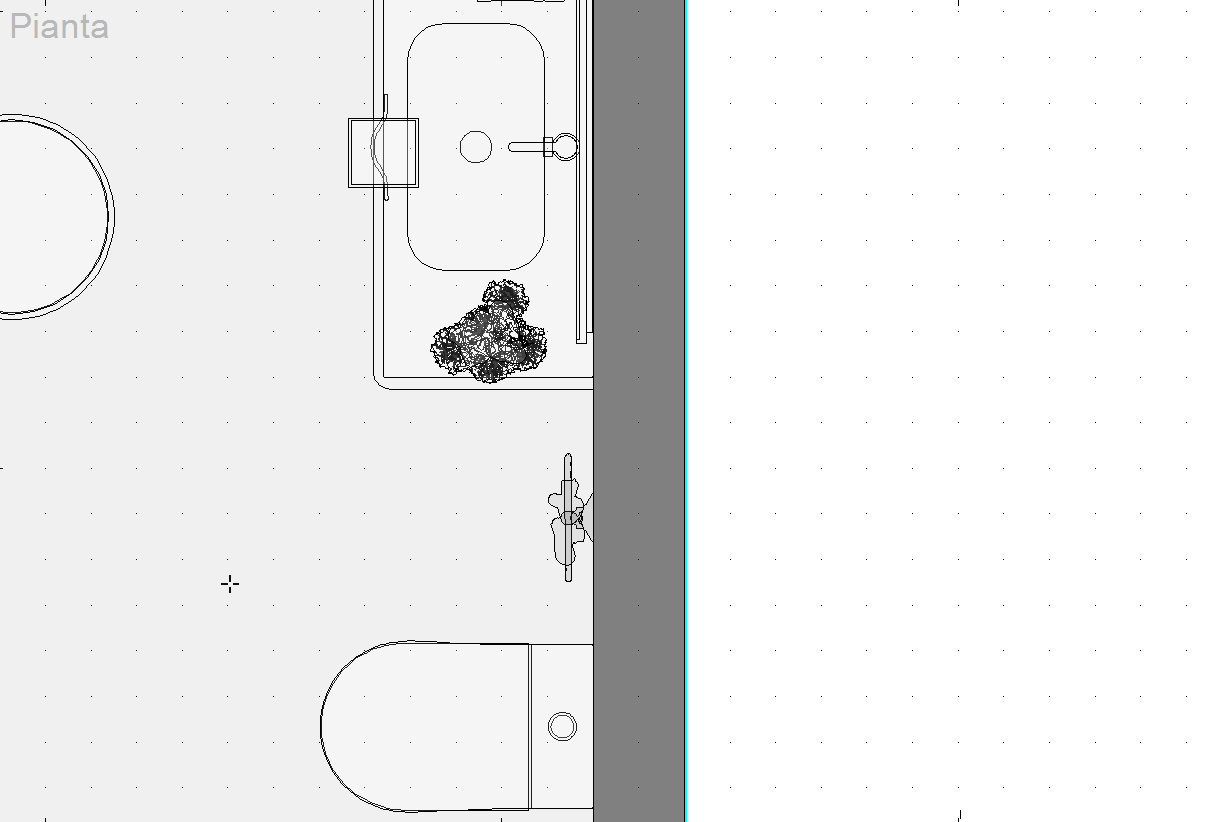

En la Ventana de Planimetría: haz doble clic izquierdo con el mouse en la pared interna de un muro (la identificas porque al acercar el mouse se resalta en azul);

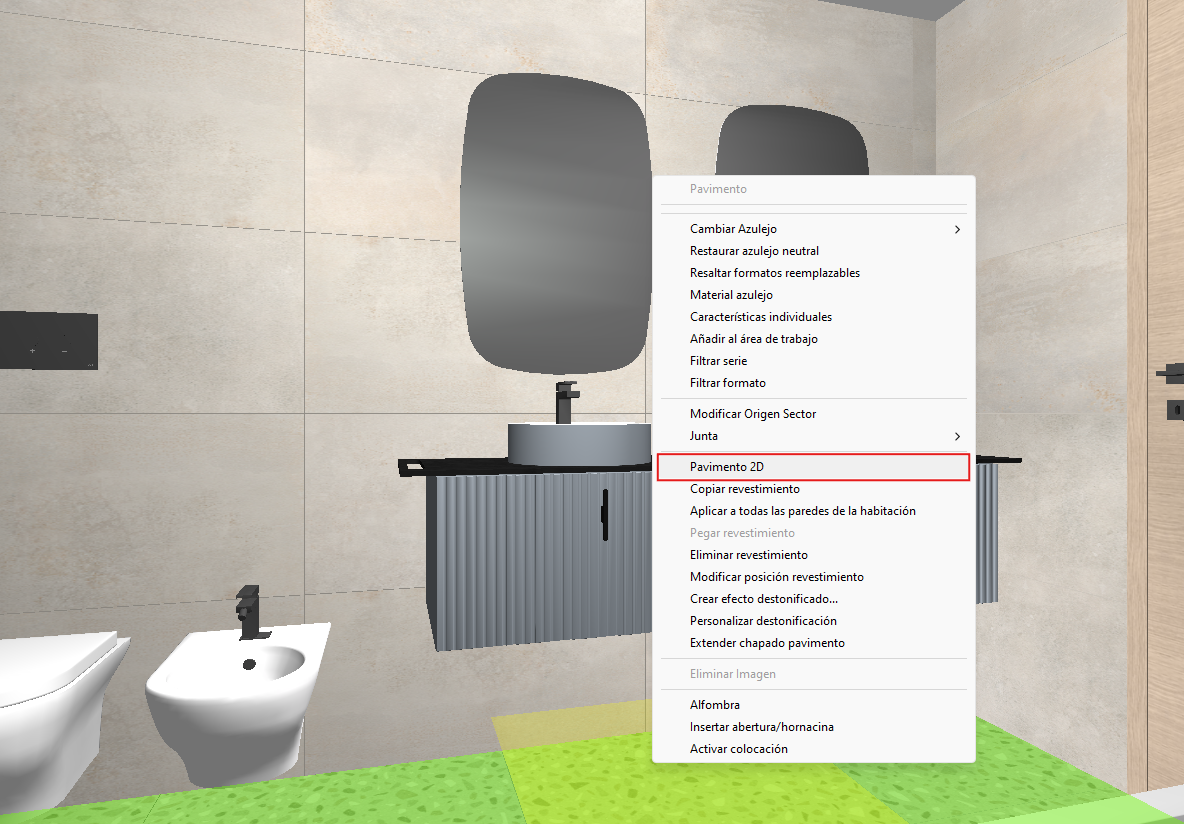

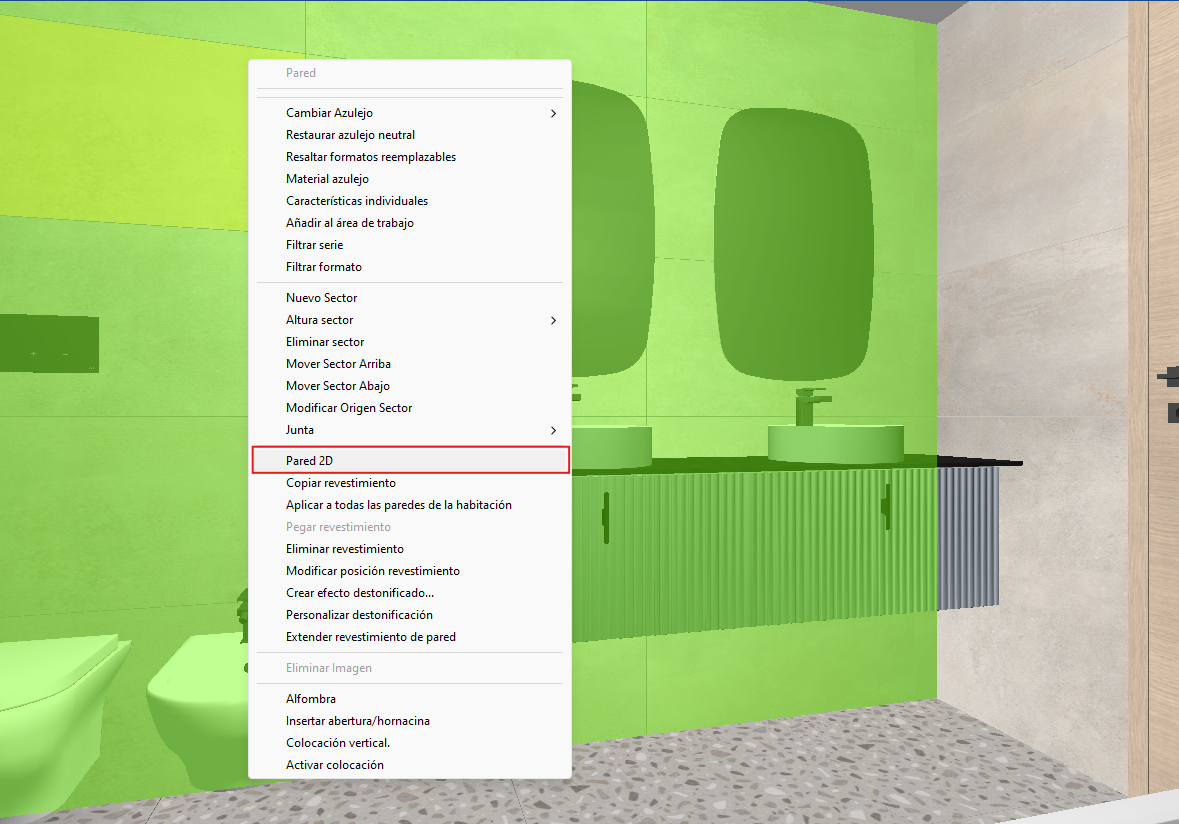

En la ventana de Navegación: haz clic derecho en la pared o el suelo y selecciona el comando Pared 2D/Pavimento 2D

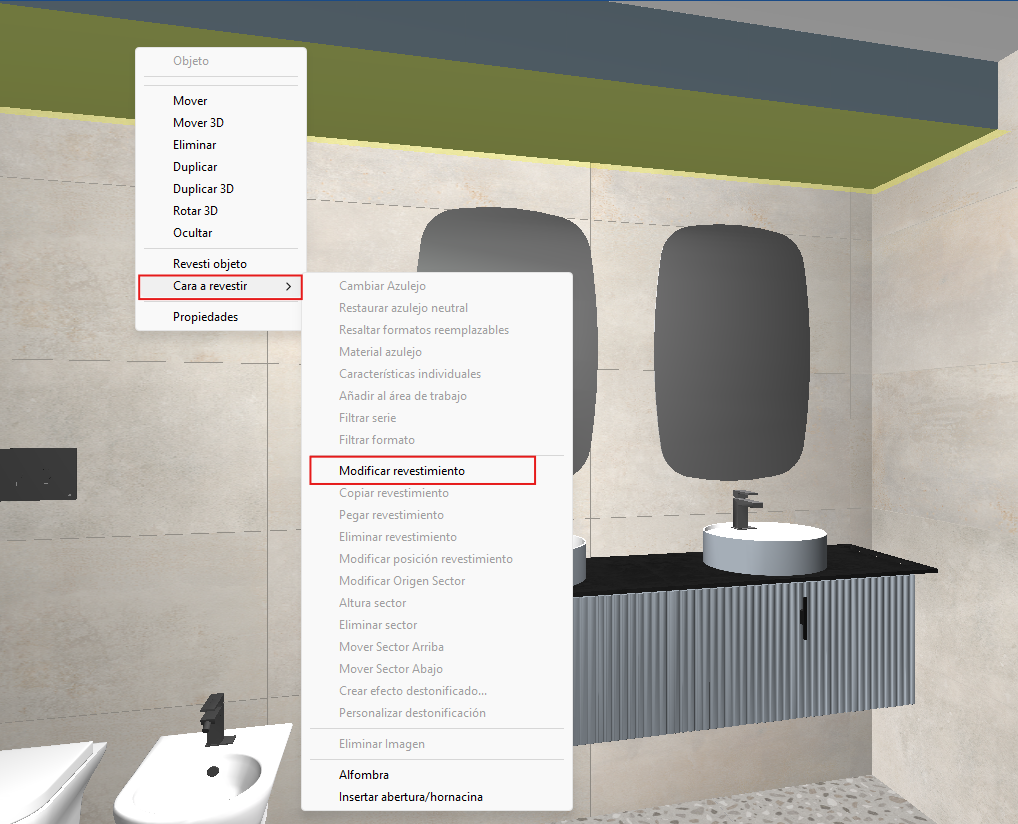

En cuanto a la superficie 2D de un volumen 3D dibujado dentro del proyecto, deberás seleccionar en el menú contextual -> "Cara a revestir" y luego -> "Modificar Revestimiento" o "Superficie 2D".

GESTIÓN DE LA VENTANA 2D

Una vez abierta la nueva pestaña, técnicamente llamada "Ventana 2D", también podrsá mantener abiertas las ventanas de Navegación y Planimetría al mismo tiempo, pero solo podrás ver una ventana 2D a la vez.

¿Qué puedo hacer en esta ventana de visualización 2D?

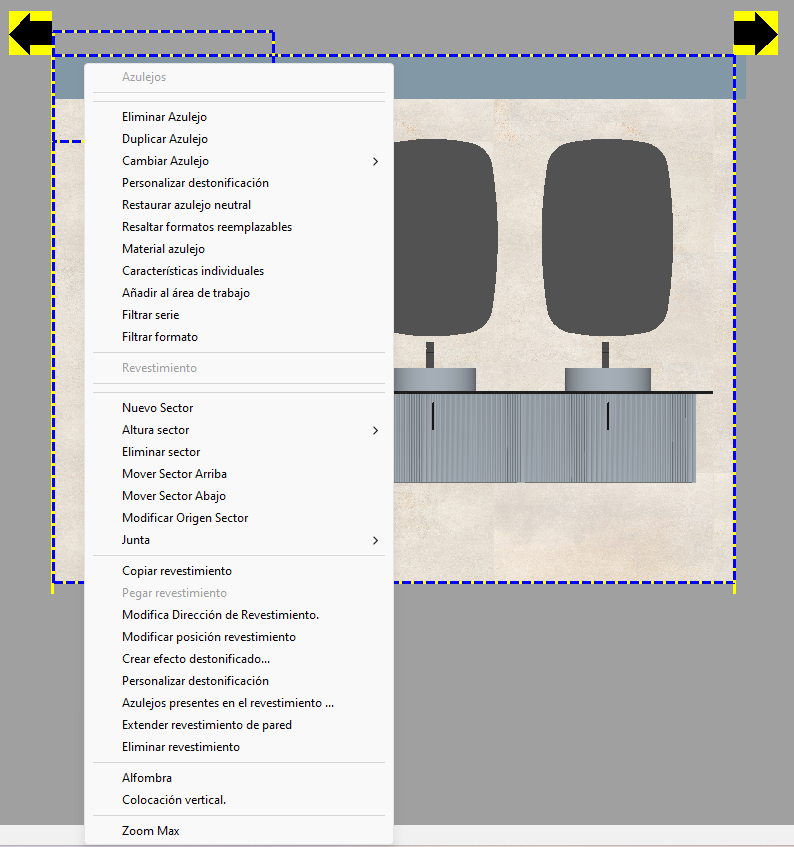

Al hacer clic derecho en la superficie 2D que acabas de abrir, encontrarás muchos comandos, algunos también presentes en la ventana de Navegación, para crear formas CAD, revestimientos, modificar, etc.

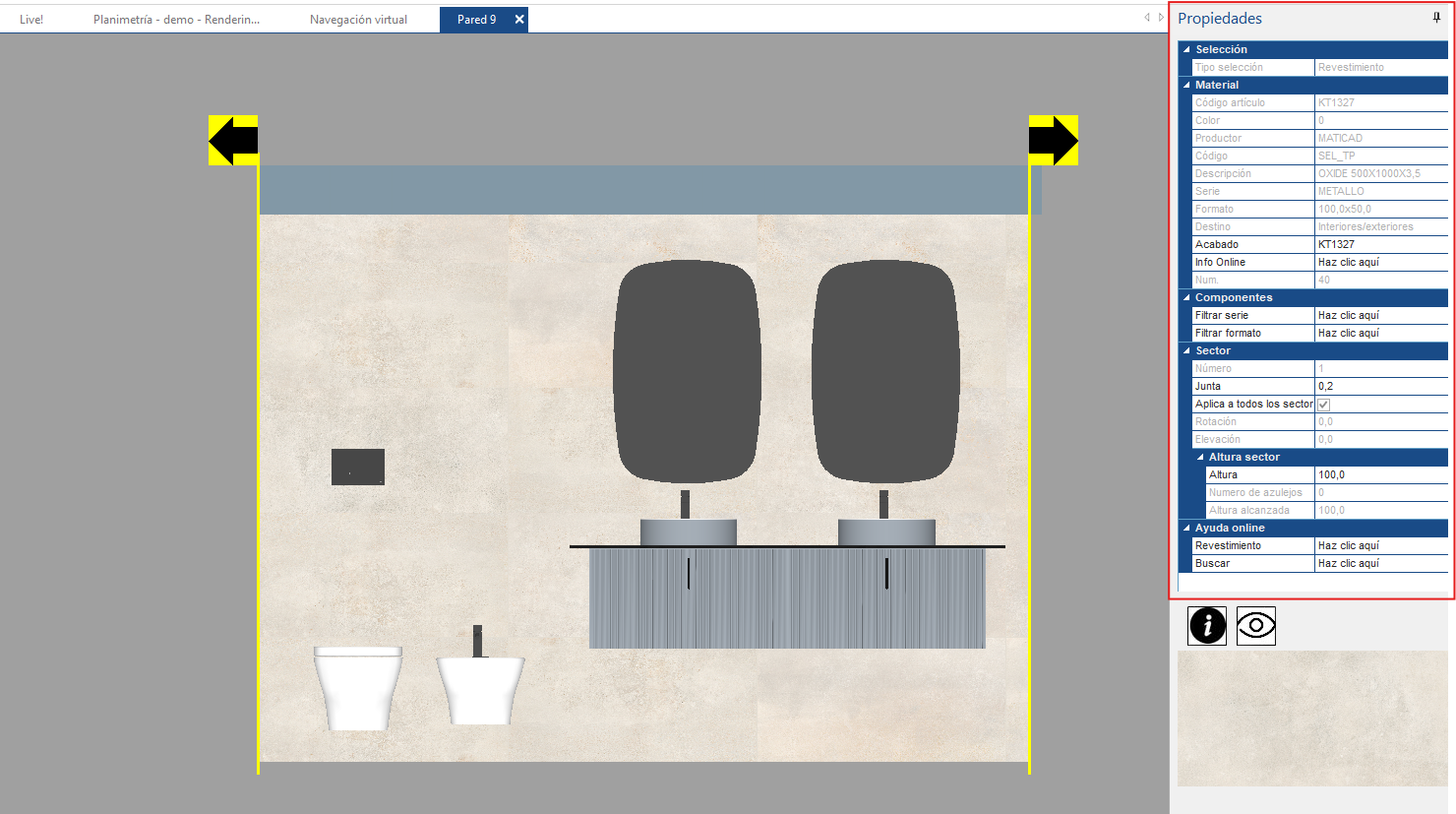

Al hacer clic izquierdo, activarás la ventana de propiedades a la derecha, útil para administrar y trabajar, por ejemplo, con la función Multipared 2D (haz clic aquí para obtener más información).
