Gracias a la nueva gestión de multiparedes 2D, DomuS3D te permite dibujar con comandos CAD en todas las paredes siguiendo ciertas reglas:
- Las entidades dibujadas pertenecen al muro que contiene la coordenada X inferior de la geometría (esto hace que sea más intuitivo comprender a qué muro pertenecen al desplazarse o cambiar los muros mostrados). Entonces, para seleccionar un elemento 2D que cruza varias paredes, debes hacer clic en la coordenada X inferior de la misma geometría.
- En el caso de elementos 3D contenidos en una pared sólo podrás verlos si la pared está mostrada
- Continuarás viendo entidades transversales en múltiples paredes hasta que veas una pared que contenga al menos una parte.

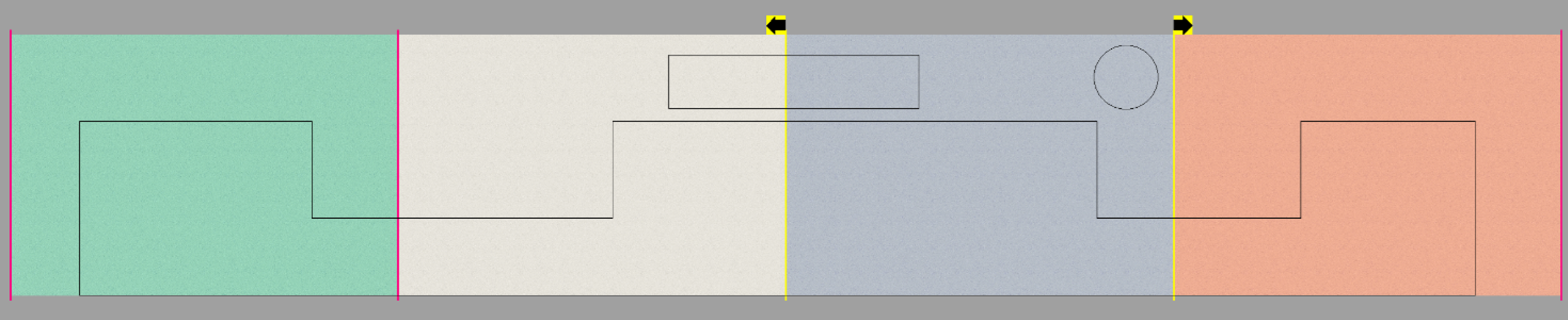

Si tomamos por ejemplo la imagen de abajo de una pared múltiple 2D
La geometría compleja pertenece a la pared verde, el rectángulo a la pared beige y el círculo a la pared azul.

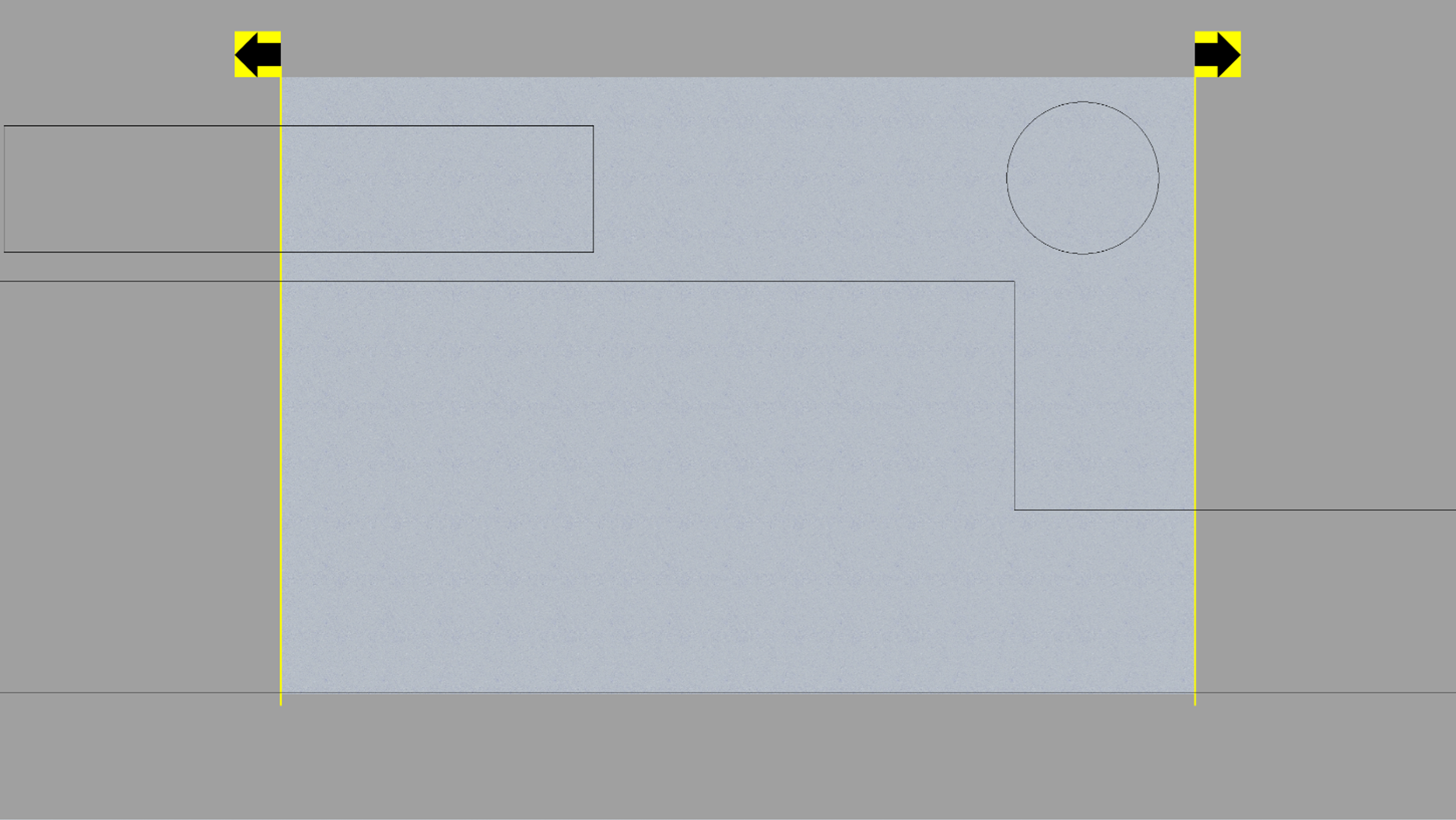

En el momento en que se sólo se visualiza la pared activa (en el ejemplo la pared azul) esto es lo que se muestra y en consecuencia DomuS3D sólo te permitirá seleccionar el círculo, ya que es el único elemento que pertenece a esa pared.
Lo mismo ocurre en el caso de la presencia de cotas 2D.

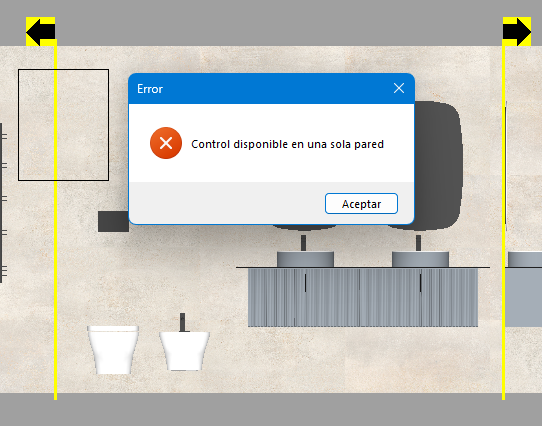

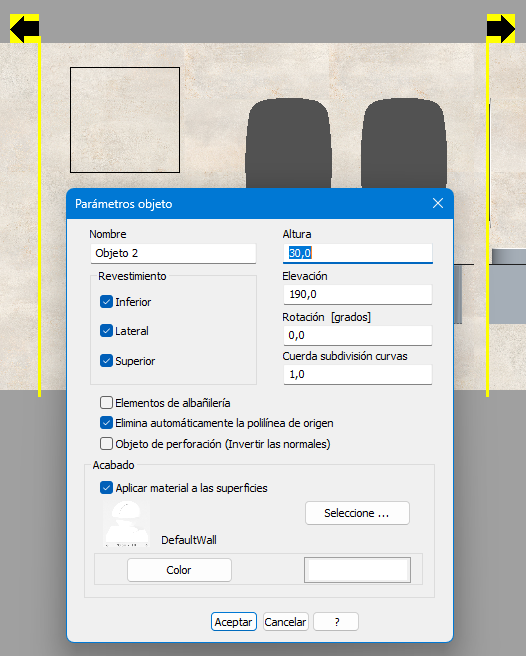

El programa te permite crear entidades 3D a partir de un perfil cerrado solo si todos los segmentos están dentro del muro activo.
Este artículo es válido hasta la versión 2024 y posteriores.
