Las acotación automática de la estancia permite al diseñador ahorrar mucho tiempo a la hora de preparar impresiones técnicas acotadas. La función está disponible dentro de la ventana para editar el revestimiento de una estancia (desde la ventana de Navegación, haz clic con el botón derecho del ratón y selecciona el comando Pared/Suelo/Superficie 2D). Luego, en la sección CAD del menú superior, selecciona el comando Dimensiones automáticas.

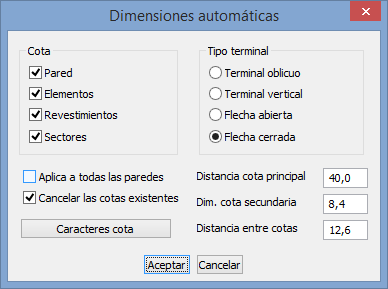

Se abrirá la ventana visible en la imagen anterior, en la que se pueden establecer las características de las cotas que están por dibujarse, incluyendo qué acotar entre los elementos presentes en la pared (grupo Cota), la distancia desde la pared de las cotas principales (las de las paredes) y secundarias (las de objetos y revestimientos).
Aplica a todas las paredes permite obtener el mismo resultado en el resto de paredes de la habitación de forma automática, sin tener que repetir el comando para cada una de ellas.

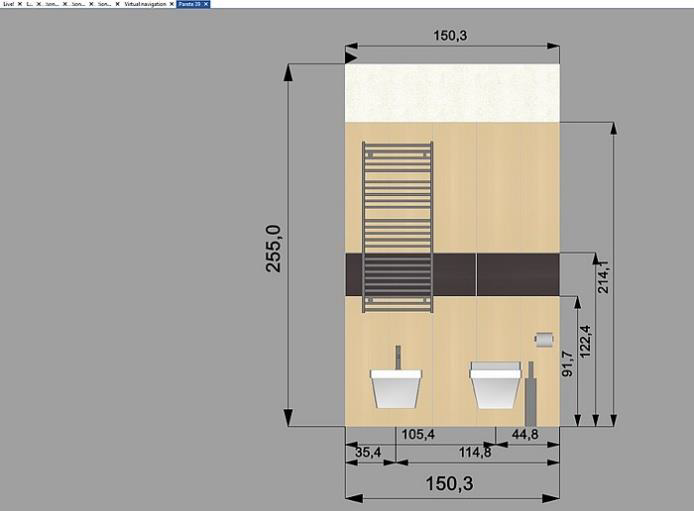

El resultado que obtendremos es visible en la siguiente imagen:
A partir de este momento, la pared se imprimirá automáticamente con estas dimensiones cada vez que realicemos una impresión.
Si las dimensiones de los elementos de mobiliario no son visibles, significa que han sido descargadas de la página Live! antes de la versión de 2016, cuando el elemento aún no había sido habilitado para la función de impresión automática. En este caso, simplemente recupera el elemento en la ventana Componentes, haz doble clic en él para abrir su ventana de Propiedades, luego activa los controles: Dimensionamiento automático en planta y Dimensionamiento automático en alzado. Cierra y guarda el elemento, luego intenta acotar el muro nuevamente, asegurándote de que el control Borrar dimensiones existentes esté activo.
NOTA: Si realizas cambios en la estructura del proyecto, es posible que debaS volver a esta ventana y actualizar las COTAS automáticas.
Este artículo es válido para la versión 2017 y siguientes
