Es posible crear un objeto 3D en Pared 2D, a partir de una polilínea dibujada con instrumentos CAD 2D.
Es un comando similar al disponible en la planimetría (en este artículo), aunque en este caso el objeto estará alineado con la pared en la que te encuentres.

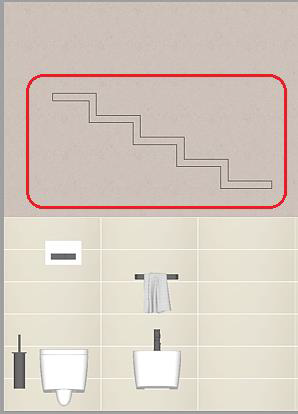

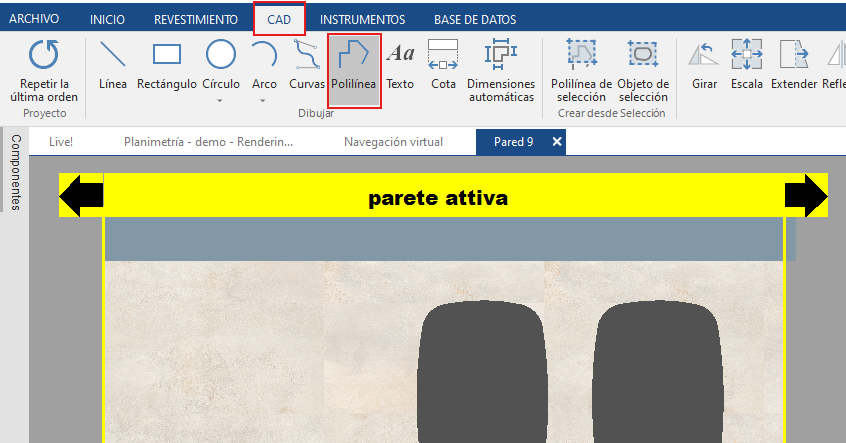

Por ejemplo, supongamos que dibujas el perfil resaltado de la siguiente imagen en una pared 2D, usando la herramienta disponible en el menú superior en la pestaña CAD -> POLILÍNEA

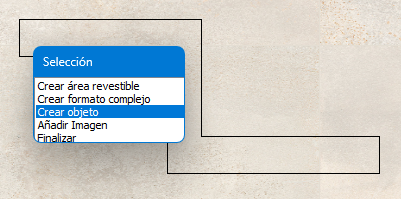

Una vez cerrada la polilínea (este es un paso fundamental, de hecho el dibujo CAD siempre debe estar cerrado correctamente, de lo contrario no se creará el sólido), automáticamente se abre una ventana emergente en la que ya puedes seleccionar la opción "Crear objeto".

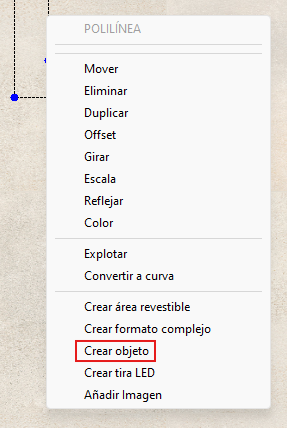

Si esta ventana emergente desaparece, haz clic con el botón derecho del mouse en el perfil CAD y selecciona el comando "Crear objeto" del menú contextual.

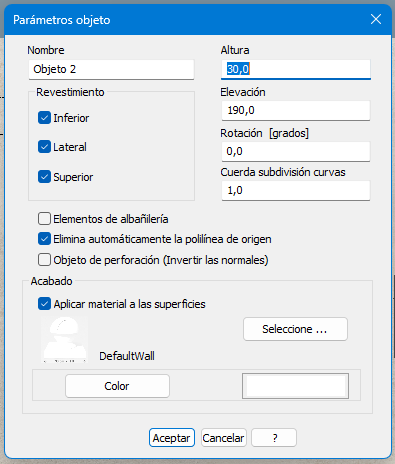

Se abrirá una ventana que permite especificar el nombre del objeto, así como su altura, que en este caso significa el valor de la extrusión del perfil 2D con respecto a la pared: de hecho se creará en sus 3 dimensiones partiendo de la pared, hacia el interior de la habitación.
Una vez creado el objeto, es necesario actualizar la vista, con el comando "Actualizar Vista" disponible en la sección Navegación de la Barra de Herramientas superior.

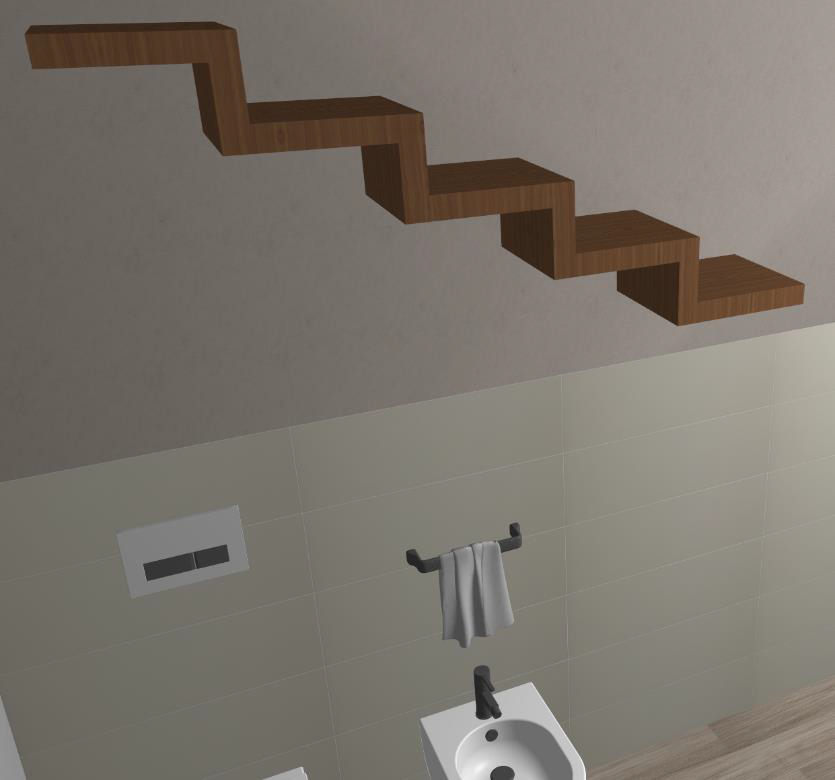

Al finalizar el procedimiento, el objeto en la Ventana de Navegación aparecerá de este modo:
Este artículo es válido para la versión 2017 y posteriores
