In questo articolo vengono mostrati alcuni esempi di stampe che è possibile ottenere partendo dai modelli disponibili con l’installazione standard del programma.
Innanzitutto, a beneficio degli utenti che utilizzavano versioni precedenti, iniziamo col dire che la rappresentazione grafica della pianta è stata modificata e resa conforme agli standard architettonici, nei quali le linee di tracciamento delle pareti sono più marcate, e si interrompono in prossimità di aperture (porte e finestre). Per le porte che non sono a scomparsa, inoltre, viene tracciato il raggio di apertura della porta.

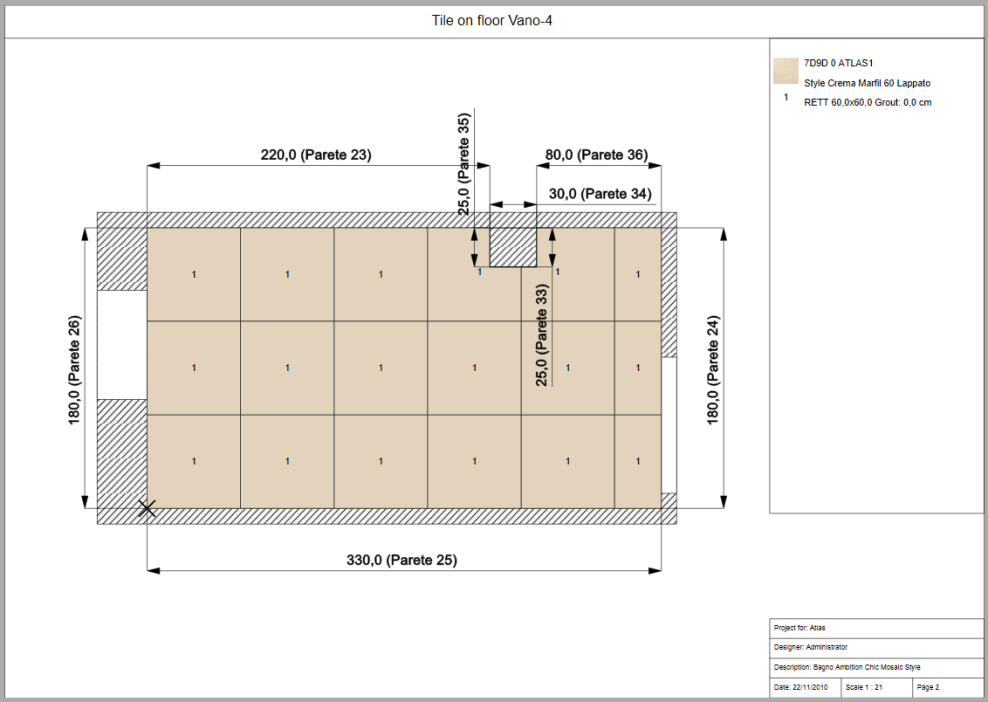

Alcuni modelli di stampa consentono di ottenere stampe tecniche per il posatore ricche di dettagli sulla posa in opera. Ecco un esempio di pavimento con dettagli sulle piastrelle posate e sul punto dal quale iniziare la posa:
… analogamente sulle pareti del progetto.

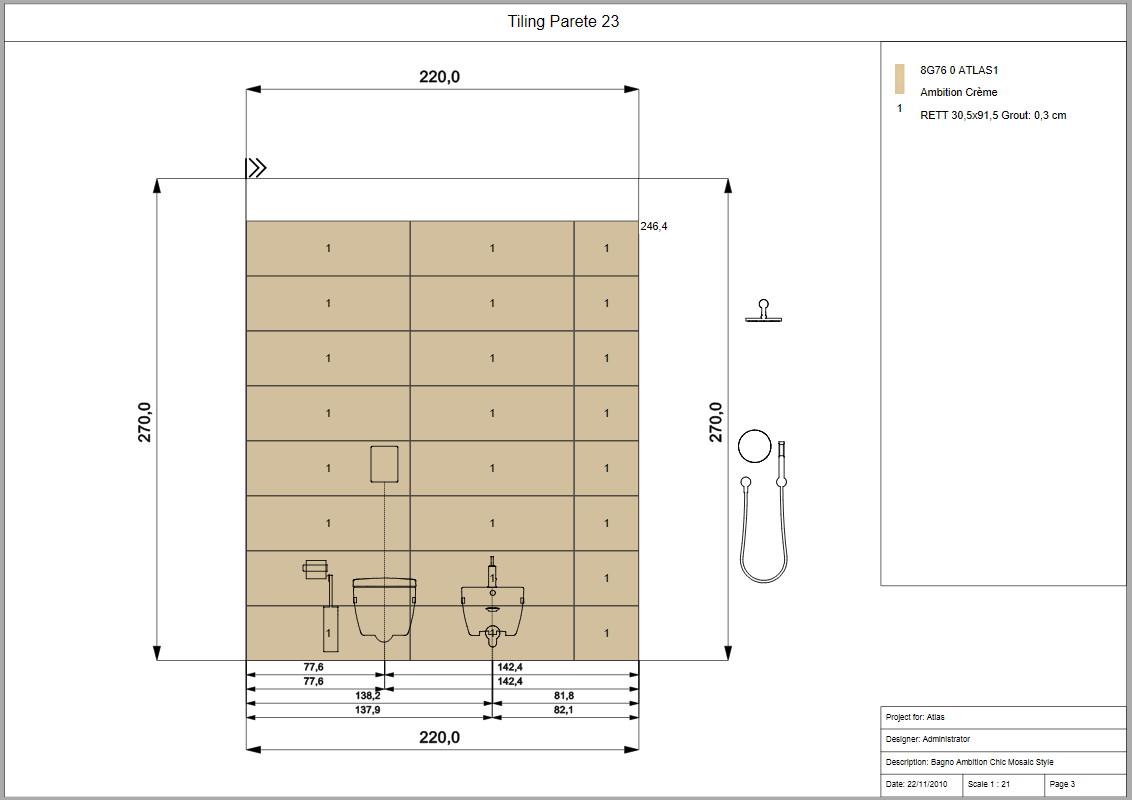

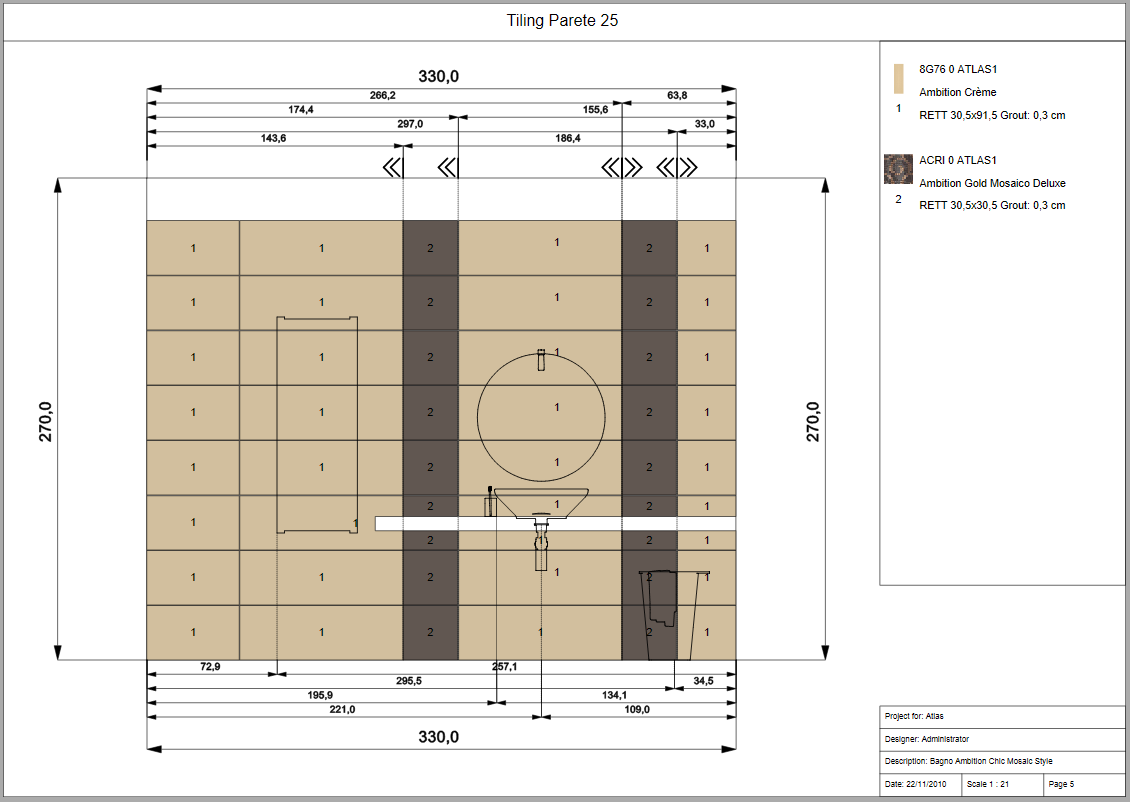

Come si può notare, le stampe delle pareti forniscono anche informazioni sulla posizione degli oggetti, sulle dimensioni dei tappeti o delle pose verticali nonché sui punti dai quali partire con la posa. Questa documentazione sarà molto utile quando si invieranno informazioni al team che si occuperà di allestire il vano.
Nelle prossime immagini vengono riportati alcuni esempi dei modelli di stampa più comuni, disponibili con l’applicazione.

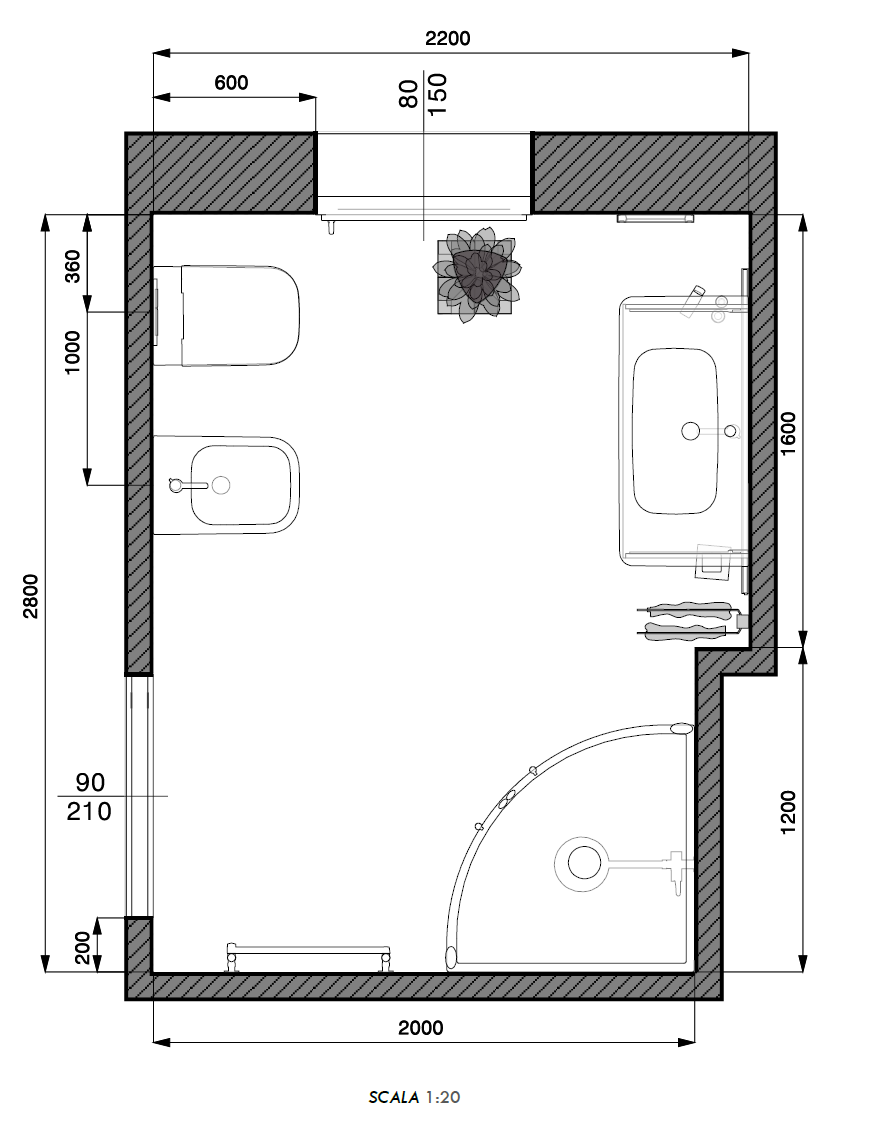

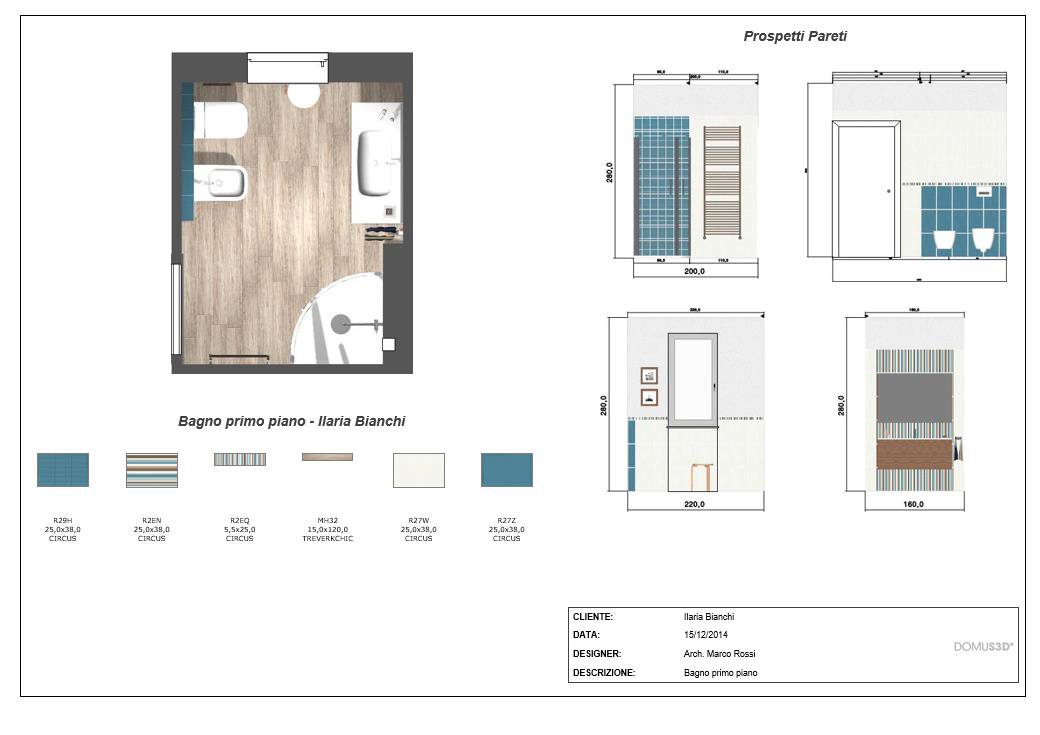

Stampa in formato A4, A3, letter della planimetria con allineamento verticale del foglio

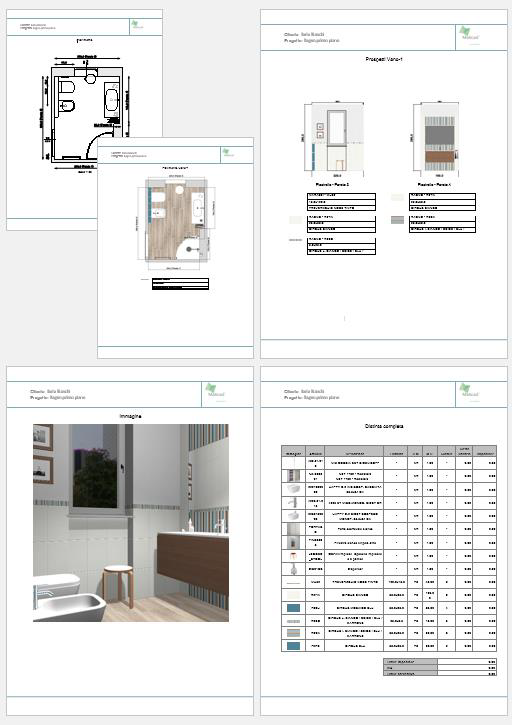

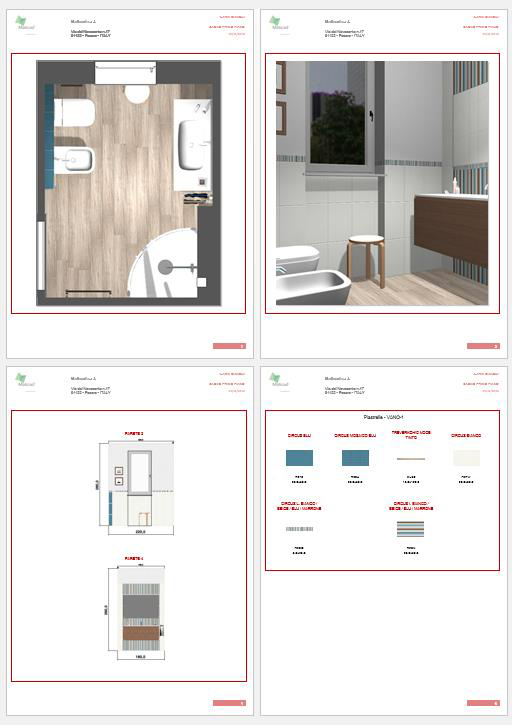

Stampa di un fascicolo composto da 5 o più fogli:
• Pianta quotata
• Pianta rivestita con cartiglio del materiale utilizzato
• Pareti rivestite con cartiglio del materiale utilizzato

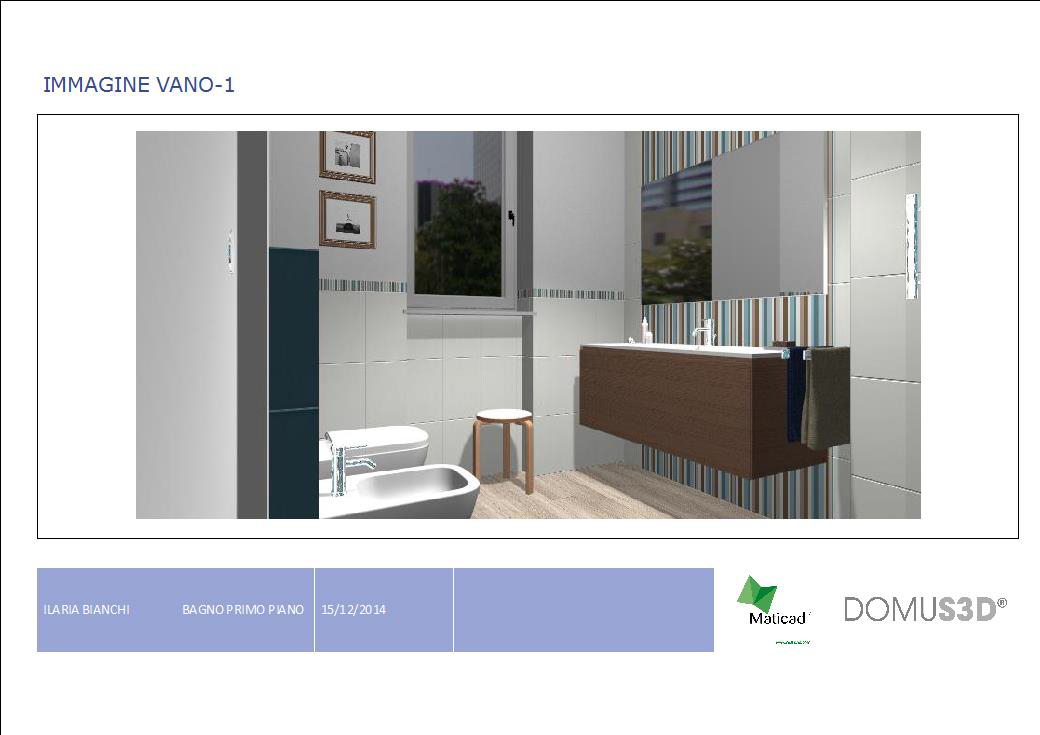

• Immagine 3D della scena (l’attuale fin. Navigazione)
• Preventivo di progetto

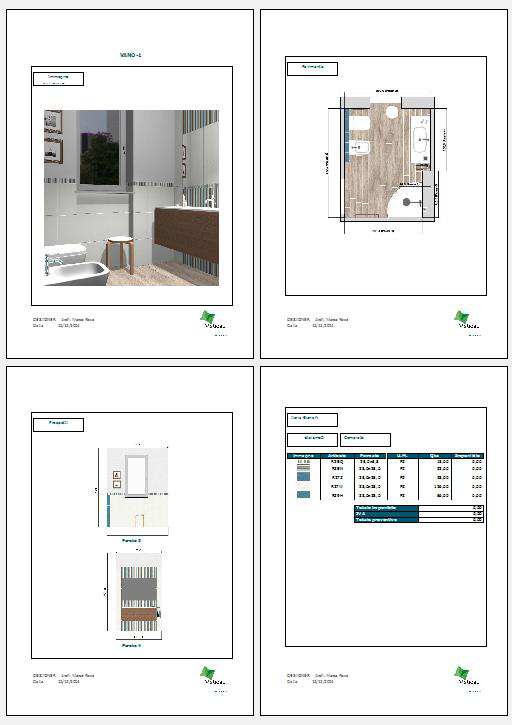

Ancora fascicoli con differenti tipi di impaginazione.

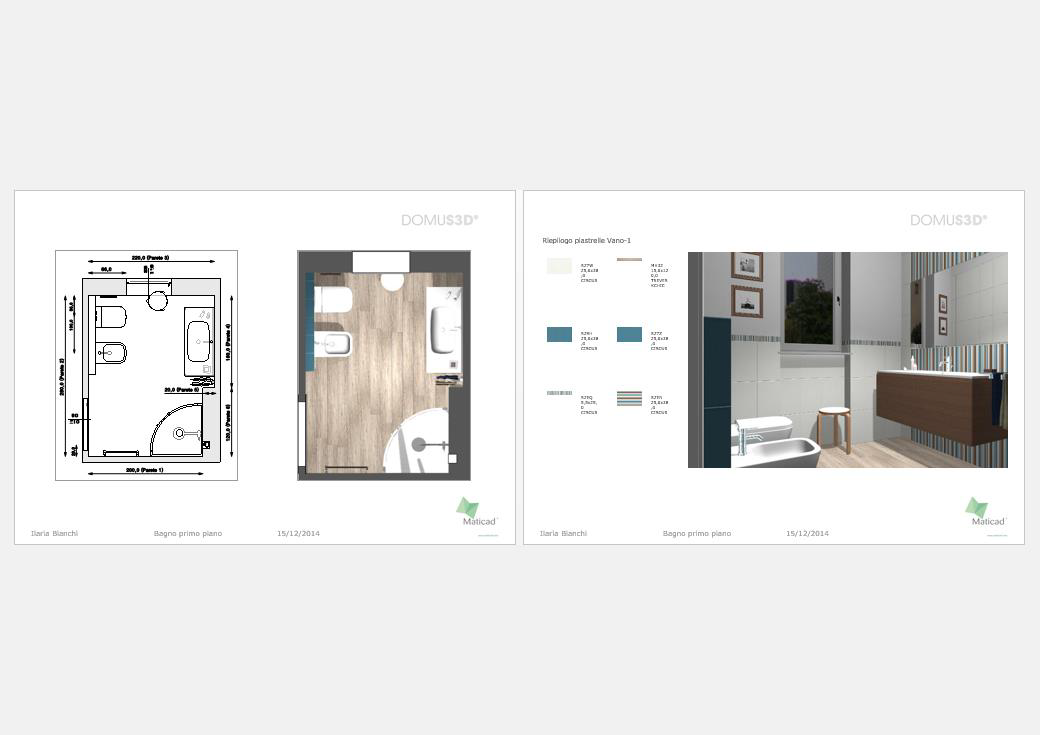

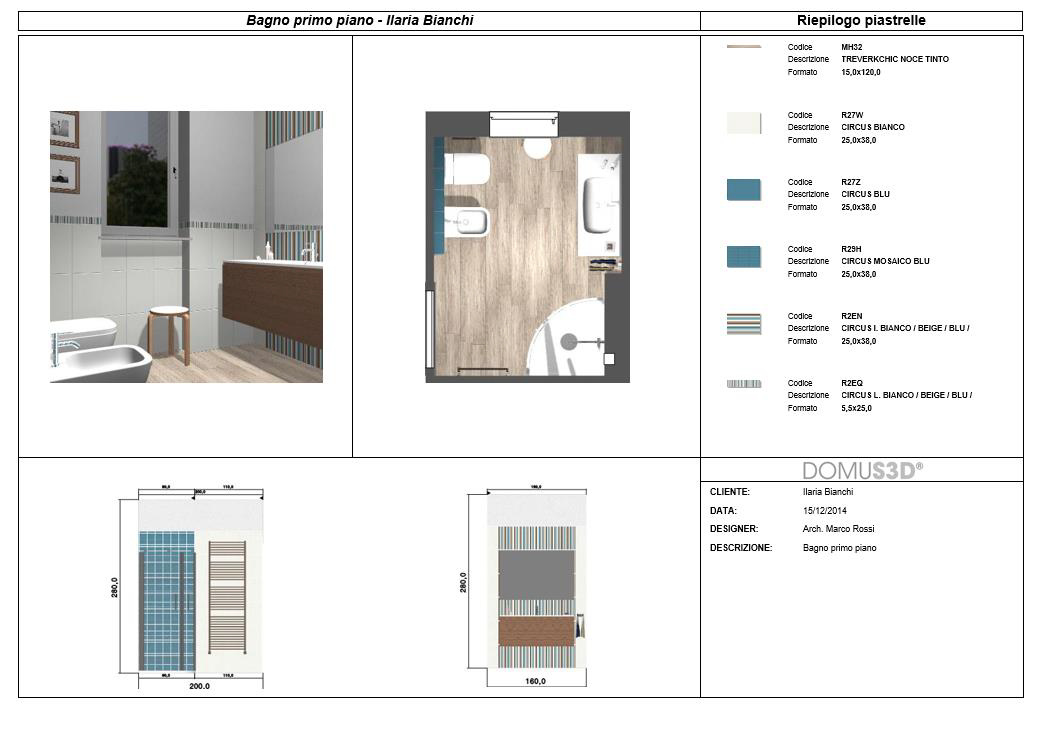

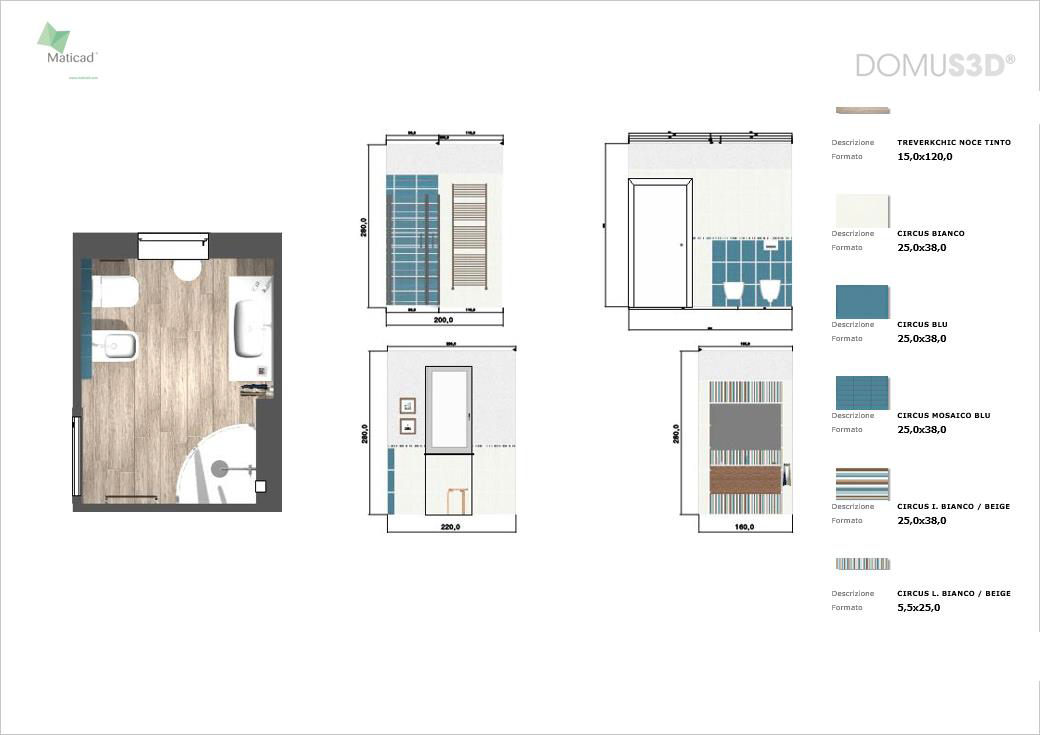

Nelle prossime immagini, invece, seguono alcuni esempi di modelli ideali per formati di grandi dimensioni (A3), che si prestano bene alla stampa di diverse informazioni sul progetto all'interno dello stesso foglio.
Questo articolo è valido per la versione 2017 e successive
