Composer è un’applicazione esterna che viene installato automaticamente con l’installazione del pacchetto di DomuS3D, può caricare i dettagli del progetto (chiamati anche "atomi": si tratta di immagini della pianta, pareti, schemi di posa, rendering, …) per consentire all’utente di comporre le proprie brochure di progetto o moodboard, disponendoli in modo personalizzato all’interno dello spazio carta, senza alcun limite nella disposizione o nella scelta del formato di stampa (A0, A1, … A5, letter, …) . Offre anche funzionalità estese di personalizzazione dell’elaborato (quali la pallinatura, la disposizione di testo, ecc..)

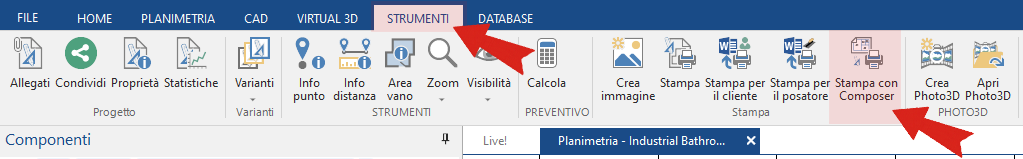

Per iniziare, con il progetto aperto desiderato, seleziona il comando Stampa con Composer nella sezione STRUMENTI della Ribbon
A questo punto DomuS3D chiede dove salvare il pacchetto d'informazioni utili riferite al progetto nel momento in cui si è selezionato il comando. Il file del pacchetto ha estensione d3p. Dopo il salvataggio Composer si apre in automatico con tutto il contenuto del progetto.
Nella finestra delle Componenti (la colonna di sinistra) è possibile individuare i diversi atomi disponibili per il progetto.

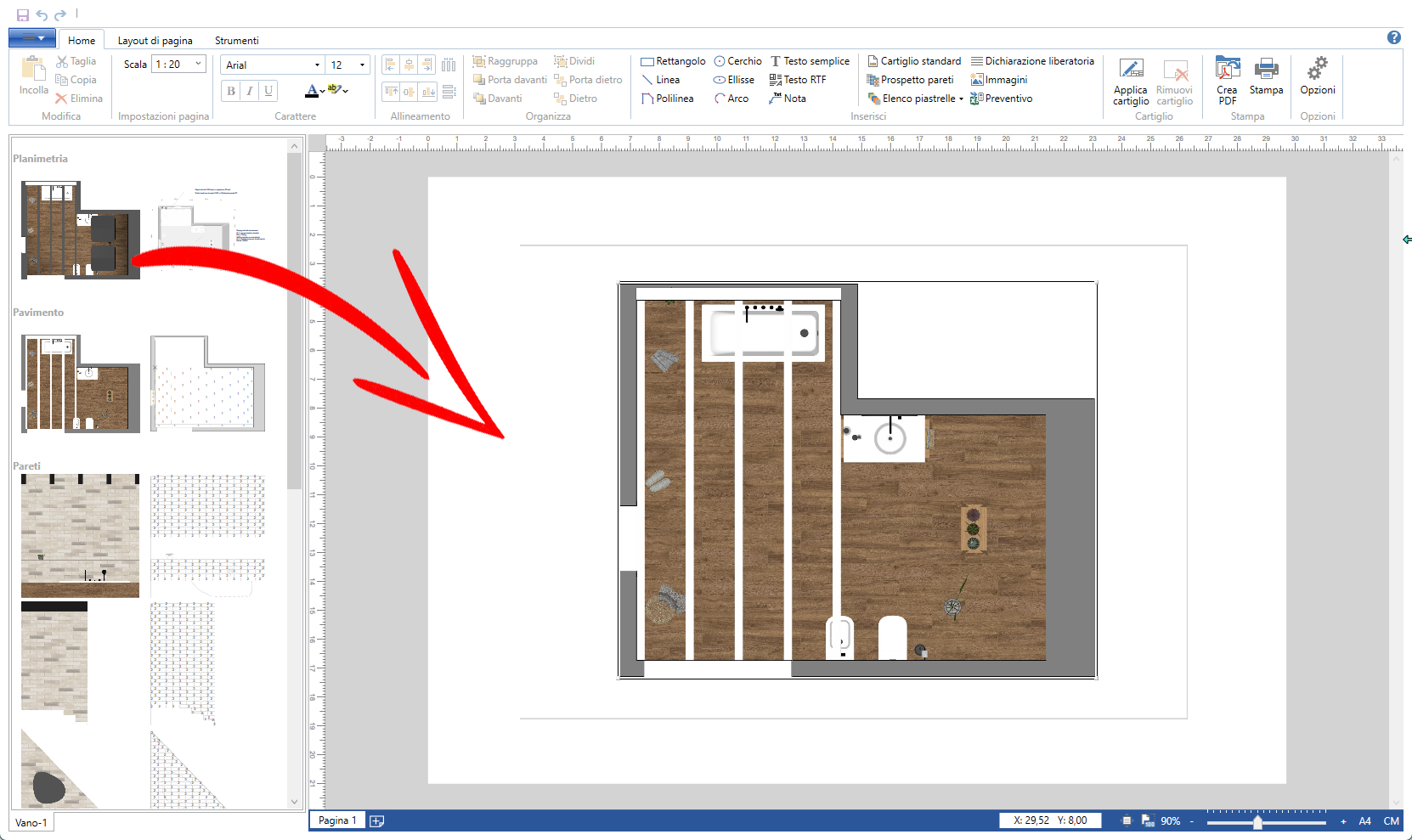

Seleziona un atomo e trascinalo sullo spazio carta (come in DomuS3D). Quindi ridimensionalo e allinealo nel punto desiderato. Fai la stessa cosa per gli altri atomi sino a trovare il format desiderato per la stampa.
Ai piedi dello schermo trovi il selettore del foglio sul quale operare; in ogni momento puoi creare altri fogli di lavoro (le pagine successive alla prima).

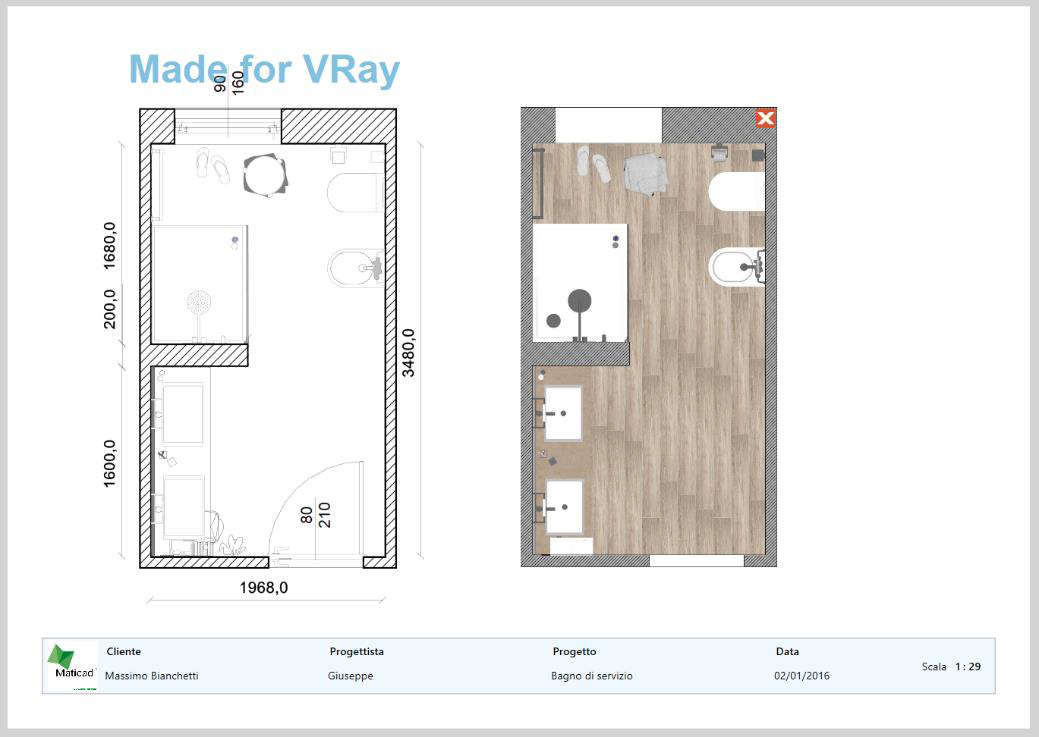

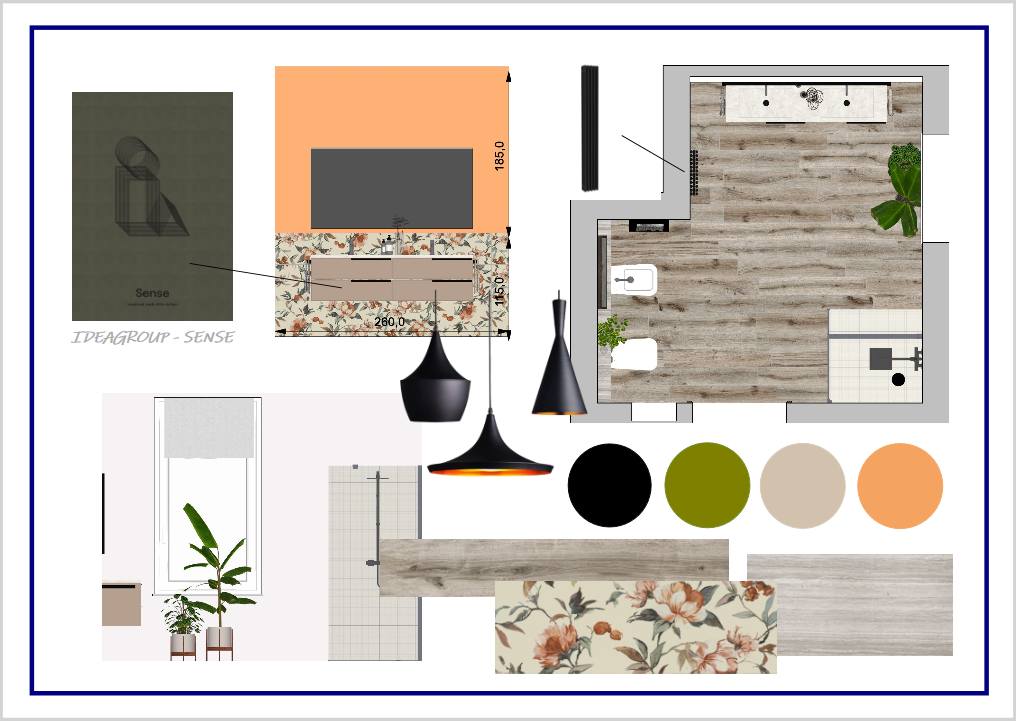

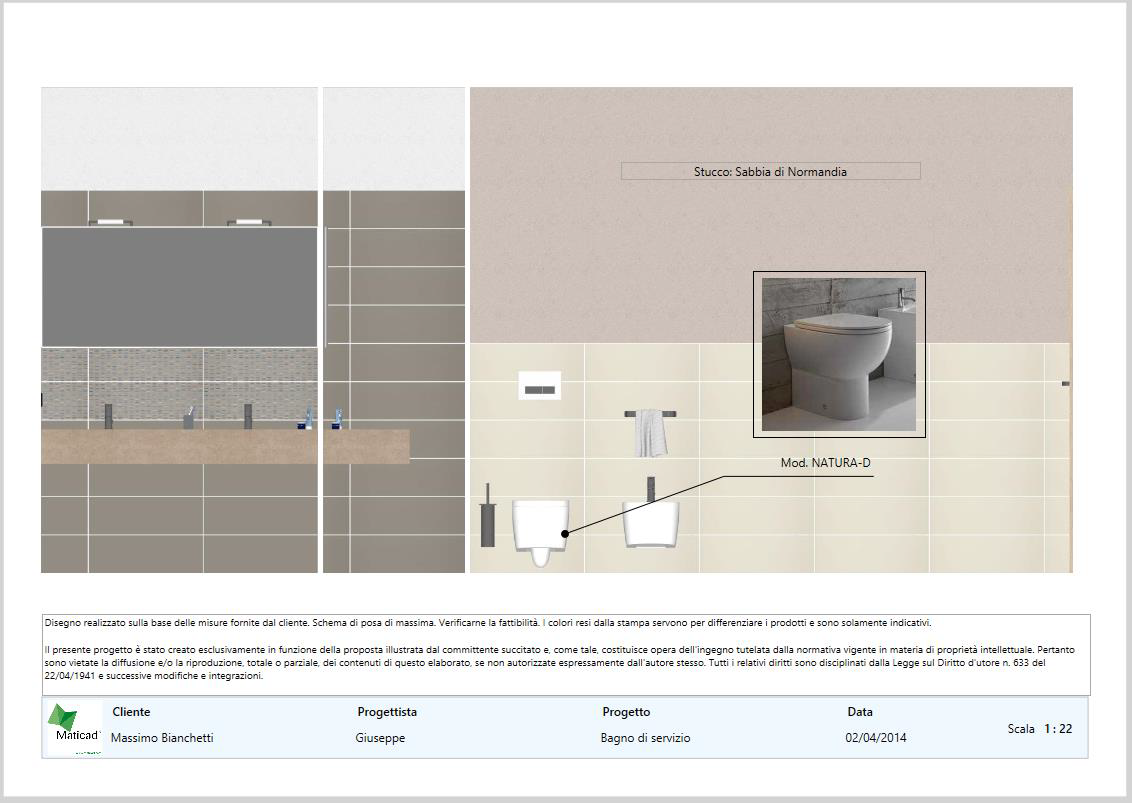

Alcuni esempi di fascicoli creati dentro Composer:
SEZIONE INSERISCI
In questa seconda immagine si possono notare gli strumenti di personalizzazione del fascicolo, disponibili nel gruppo Inserisci della sezione Home della Ribbon:
Rettangolo, Linea, Polilinea, Cerchio, Ellisse e Arco: consentono di disegnare forme CAD di qualsiasi dimensione
Testo semplice e Testo RTF: consentono di inserire un rettangolo che contiene un testo libero, anche su più righe. Il testo può essere allineato al centro del paragrafo, a sinistra o a destra. Completano la Toolbar del controllo testo il pulsante per muovere il testo all’interno del foglio di lavoro, e quello che consente di eliminarlo. Il testo RTR si differenzia da quello "semplice" perchè più compatibile per l'esportazione in altre piattaforme o stampa.
Nota: consente di inserire una nota, in riferimento ad uno degli elementi presenti all’interno del foglio.
Il riferimento consiste in una linea che parte dal punto che si intende evidenziare, e termina in prossimità di un’area di testo.
Come si nota dall’immagine, vi sono due tipi di allineamento del testo: sopra ed al termine della linea di riferimento.

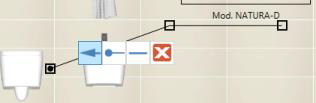

L’immagine sotto, invece, mostra come si possa configurare il tipo di terminale della linea di riferimento.
Cartiglio standard: consente di inserire il cartiglio alla base del foglio di lavoro, (nel gergo del disegno tecnico, il cartiglio è un riquadro nel foglio, generalmente posto in basso in basso, nel quale vengono racchiuse tutte le informazioni necessarie del progetto, come nome cliente, nome del progetto, scala ecc.)

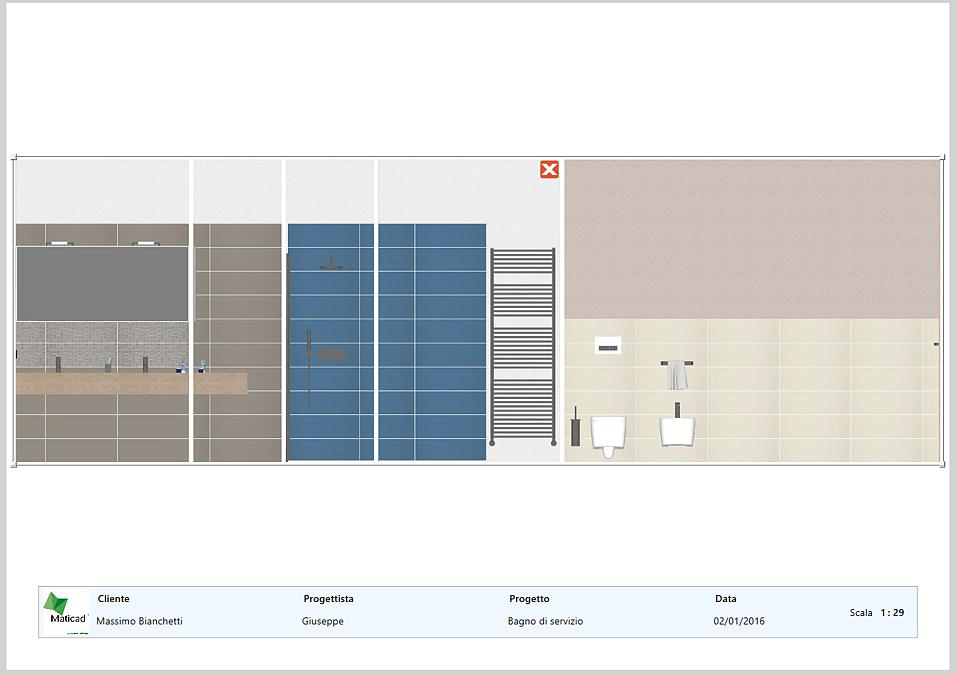

Prospetto pareti: consente di inserire l’esploso in linea delle pareti del vano, come si può notare dall’immagine seguente. Se una delle pareti dovesse essere poco significativa, la si può rimuovere dall’esploso con il pulsante.
Elenco piastrelle: consente di inserire una tabella che contiene l’elenco dei minimali desiderato.
Tale elenco può essere di 3 tipi:
- Piastrelle disponibili nel vano corrente
- Piastrelle disponibili in tutto il progetto
- Piastrelle contenuto nell’atomo selezionato
Quest’ultima opzione è disponibile nel momento in cui si seleziona un atomo relativo al pavimento, oppure ad uno dei rivestimenti/superfici rivestiti. La tabella che contiene la lista di piastrelle può essere ridimensionata in modo tale da poter disporre le celle su più righe/colonne, come si può notare da queste immagini.
Dichiarazione liberatoria: consente di inserire un controllo testo che contiene la dichiarazione liberatoria (impostabile in finestra Opzioni, nella sezione dedicata ai Dati azienda).
Immagini: consente di importare all’interno del foglio un’immagine in formato JPG e/o PNG (potrebbe trattarsi, ad esempio, del rendering, elementi decorativi, immagini di riferimento come foto reali del cliente per creare il "prima e dopo" ecc.).

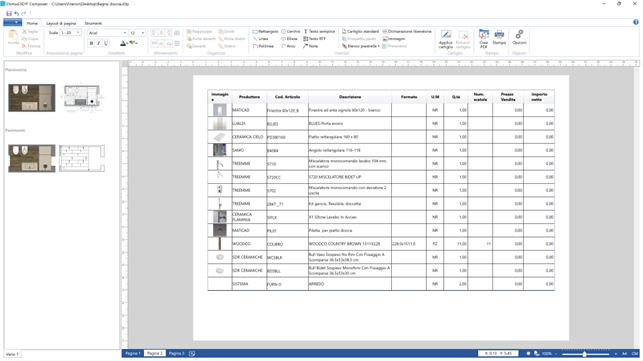

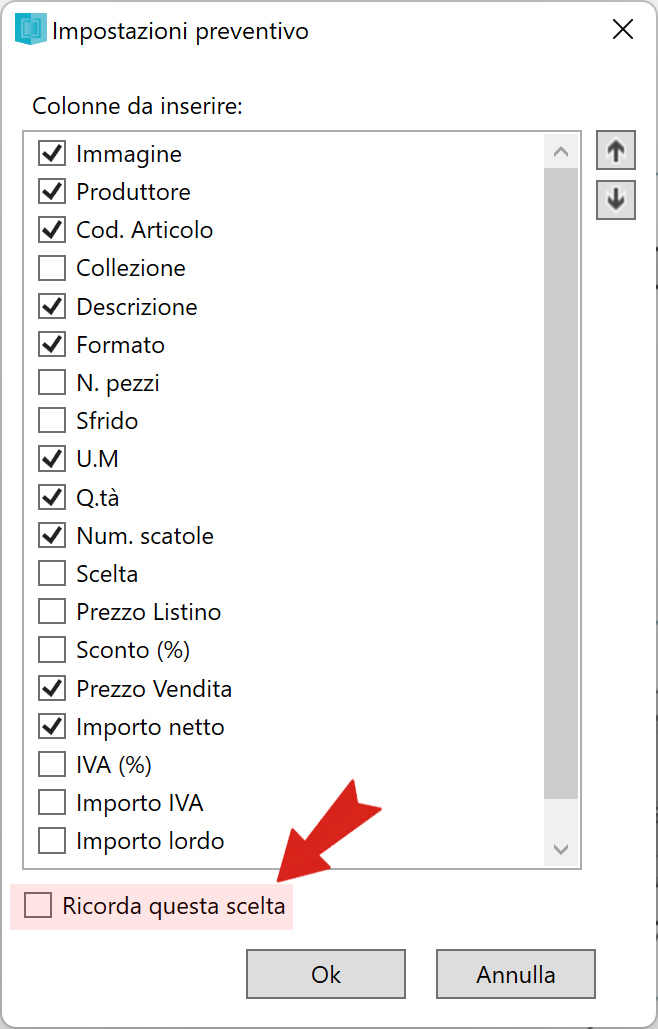

Preventivo: Dalla versione 2022, nella scheda Home della Ribbon è presente il nuovo pulsante “Preventivo” che consente di inserire in fascicolo la tabella con il computo del materiale utilizzato nel progetto. In fase di inserimento è possibile scegliere le informazioni che si desidera visualizzare e, volendo, è possibile salvare questa configurazione per le elaborazioni successive, tramite il check “Ricorda questa scelta".

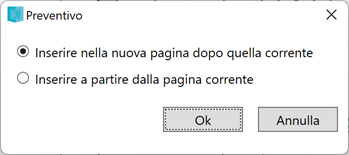

Sarà possibile inserire la tabella del preventivo a partire dalla pagina corrente (se vi è spazio sufficiente), oppure iniziare da una pagina nuova successiva.
La tabella creata occuperà tutta la larghezza disponibile della pagina.
E’ possibile editare il valore di alcuni campi della tabella (ad es. Q.tà, Num. Scatole, Prezzo Vendita, Importo netto) con un doppio click del mouse sinistro all’interno. La tabella si comporta come un foglio di calcolo e si aggiorna automaticamente ad ogni modifica apportata.
Sezione ORGANIZZA e ALLINEAMENTO
Infine, le sezioni Allineamento e Organizza consentono di allineare più atomi tra loro, oppure di modificare l’ordine con i quali essi vengono visualizzati.
ALTRE FUNZIONI
Aggiornamento automatico del progetto modificato in DomuS3D
La nuova versione di Composer consente di applicare in automatico gli aggiornamenti ad un progetto realizzato in precedenza prendendo in considerazione le modifiche effettuate al progetto in DomuS3D ed aggiornando i contenuti del fascicolo. Per fare ciò, dopo aver modificato il progetto, da DomuS3D è necessario generare nuovamente il file .d3p con la versione aggiornata di progetto tramite il comando “Stampa con Composer” nella sezione Strumenti. E' importante creare un nuovo file .d3p e non sovrascrivere quello già presente per non perdere tutto il lavoro eseguito (per semplicità magari aggiungere in fondo al nome i caratteri "_1")

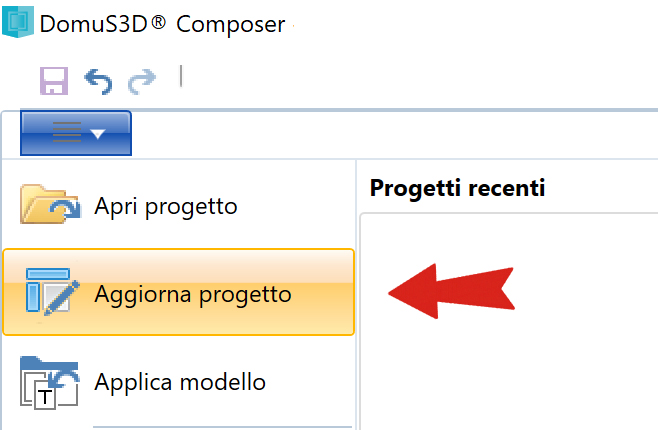

In Composer, quindi, si apre il progetto .d3p creato e impaginato in precedenza, prima di delle ulteriori modifiche, e si avvia il comando “Aggiorna Progetto” che richiede di selezionare l’ultimo file di stampa generato (quello dopo le modifiche di progetto).

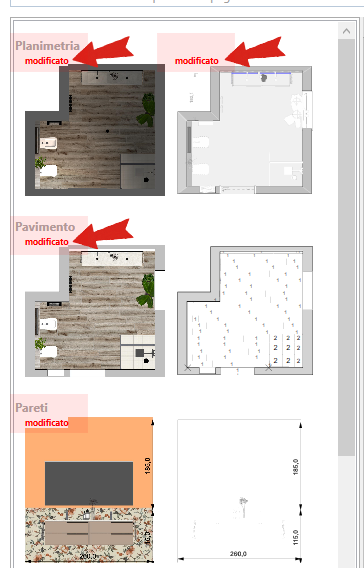

Nella finestra degli “atomi”, sulla sinistra, vengono evidenziati con una scritta rossa gli elementi riconosciuti come modificati.
La sostituzione degli atomi già presenti in progetto, con le rispettive versioni aggiornate, avviene in modo automatico nelle pagine in cui questi sono presenti. L’aggiornamento viene applicato anche al preventivo, qualora sia presente in fascicolo. Eventuali modifiche manuali effettuate in precedenza ai valori editabili del preventivo vengono lasciate inalterate, ma apparirà una icona con un punto esclamativo in corrispondenza del record non aggiornato. Cliccando sull’icona “!” si apre una finestra ad indicare che il campo è stato modificato riportando anche il suo effettivo valore se non vi fosse stata la modifica manuale.
Modelli di stampa
Con la nuova versione di Composer è possibile salvare il modello di stampa utilizzato in un progetto in modo da poterlo poi avere disponibile per altri progetti.
Gestione dei modelli personalizzati come libreria, distinguendo quelli distribuiti da Maticad da quelli creati dall'utente, con possibilità di visualizzarne l'anteprima.
cartigli personalizzati
Gestione dei cartigli personalizzati come libreria, con possibilità di visualizzarne la preview.
Qualità immagine di stampa

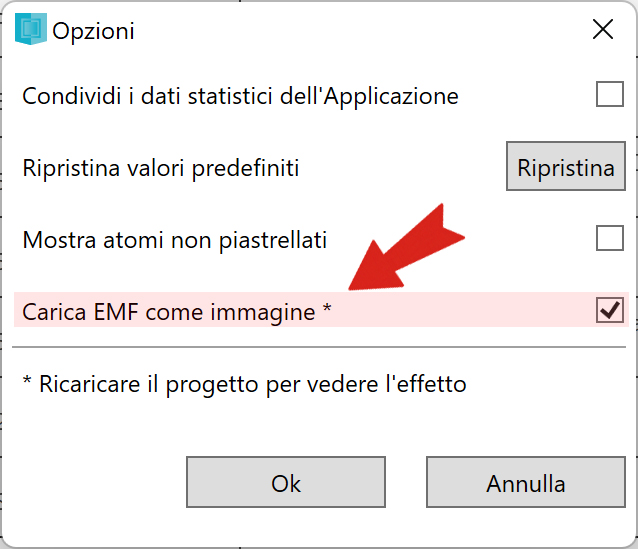

È possibile convertire in immagini il formato degli atomi caricati nel fascicolo: ciò permette di avere una migliore qualità nella stampa PDF. La scelta è disponibile nella finestra Opzioni.
Questo articolo è valido per la versione 2022 e successive
