Comment insérer une ampoule

Pour obtenir un bon rendu, il est important d’installer  et régler correctement les lumières dans le projet. En particulier dans le cas d’un environnement fermé, il convient de vérifier qu’au moins une ampoule soit toujours présente, si possible en position centrale.

La caractéristique essentielle de ce type de lumière est qu’elle n’est pas dirigée vers un objet spécifique, mais illumine tous les éléments autour d’elle. Il est possible d’utiliser des lumières ponctuelles pour un éclairage général et simuler des sources lumineuses comme des bougies et des ampoules.

L’insertion se fait en planimétrie et, à tout moment, il est possible d’en modifier les paramètres, comme l’intensité lumineuse et le positionnement, même à travers la fenêtre de Navigation.

Vous pouvez insérer une nouvelle lumière en la choisissant dans la fenêtre Composants : dans la section Lumières, en effet, des ampoules avec différentes valeurs d’intensité sont disponibles (pour plus d’informations, consultez l’article suivant).

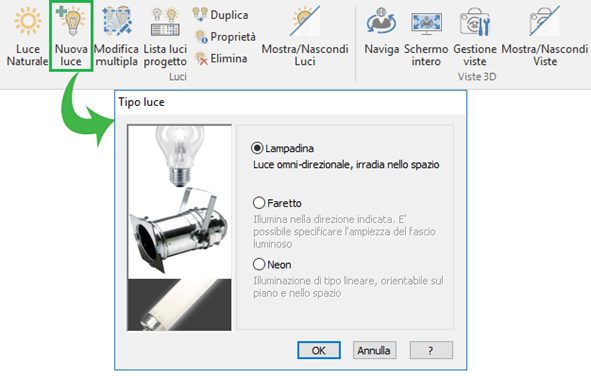

Avec la gestion du drag&drop (glisser / Déplacer) il est possible de glisser la lumière dans la plante, la placer de manière appropriée. Sinon, il est possible de l’insérer en cliquant sur le bouton Nouvelle Lumière présent dans l’onglet virtuel 3D.

Pour insérer ce type de lumière, vous devez indiquer en cliquant sur le bouton gauche de la souris :

• La position de l’ampoule

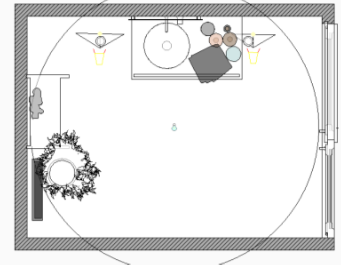

• L’amplitude du faisceau lumineux représentée par une circonférence. La taille de la circonférence n’affecte que l’éclairage de la pièce en navigation virtuelle. Ainsi, en augmentant ou en diminuant la circonférence, il en résultera plus ou moins illuminé la pièce, dans la seule vue « Navigation virtuelle » . Pour régler la luminosité dans l’image de rendu, il est nécessaire d’agir sur l’intensité dans la section Avancée de la fenêtre Propriétés de l’ampoule.

Cet article est valable pour les versions 2017 et suivantes
