Les bandes LED sont des bandes, ou des rubans, sur lesquels sont placés des petites puces LED à intervalles réguliers. Les bandes sont disponibles en différentes longueurs, généralement positionnées normalement pour mettre en évidence des lieux de passage (tels que les marches d’un escalier) ou des postes de travail (par exemple sous des meubles suspendus d’une cuisine) ou autour d’objets ( par exemple les miroirs).
La caractéristique des LED est de fournir de la lumière de forte intensité avec une consommation d’énergie très limitée, avec une distribution lumineuse ponctuelle différente de celle des autres lumières communes comme les projecteurs et les néons.
Vous pouvez réaliser une bande led en utilisant la commande Nouvelle Lumière -> Bande Led présente dans la section « Virtuelle 3D » dans le ruban.

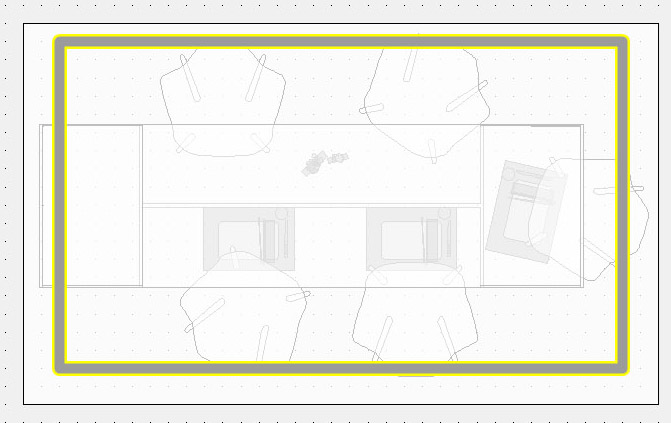

Une fois activée la commande vous pouvez glisser une des lignes avec la touche gauche de la souris, qui représentent le parcours géométrique (coupée) de la bande lumineuse.
A chaque clic est fixer le point d’application d’une partie de la bande, même choses pour les commandes CAD « lignes » et « poly lignes » en phase de traçage vous avez la possibilité de tracer lignes orthogonales avec la touche « O » Il est également possible d’accéder à un menu contextuelle, à travers le clic droit de la souris, dans lequel sont disponibles les commandes suivantes :
- Point 2D : permet d’indiquer un point en formant ses coordonnées 2D(x,y) cette modalité peut être utile quand on connait un point exacte en coordonnée (xy) de la scène, informations, celle-ci, est possible d’obtenir en utilisant la commande Outils à Info point.
- Continuer ; poursuivre le dessin à main libre en planimétrie.
- Terminer : fermer et confirmer le traçage des bandes les à peine tracées (différemment il est possible d’utiliser la touche ENVOYER du clavier).
- Annuler : annuler l’entière commande et effacer la bande led.
Avec une bande LED on peut tracer des différentes formes à partir d’une simple ligne ou poly-ligne, en insérant également des courbes où même aussi créer des géométries plus articulées come par exemple des paroles ou des traits artistiques. Pour créer une bande led avec des caractéristiques plus complexe, nous vous conseillons d’utiliser géométrie 2D CAD du dessin géométrique come essai de fond (en utilisant des lignes, des poly-lignes, arcs) qui pourront être « recopiés » en exploitant les spécifiques snaps durant la phase du traçage de la bande led.
Une fois finis le dessin du profil de la bande led, vous devez indiquer l’orientation de la lumière en fonction de la position et de l’effet que vous désirez obtenir durant le rendering. Une bande led mise sous les armoires d’une cuisine devra avoir une lumière orientée vers le bas, mais si elle positionnée dans un faux-plafond la lumière devrais être révoltée vers les parois de la pièce.

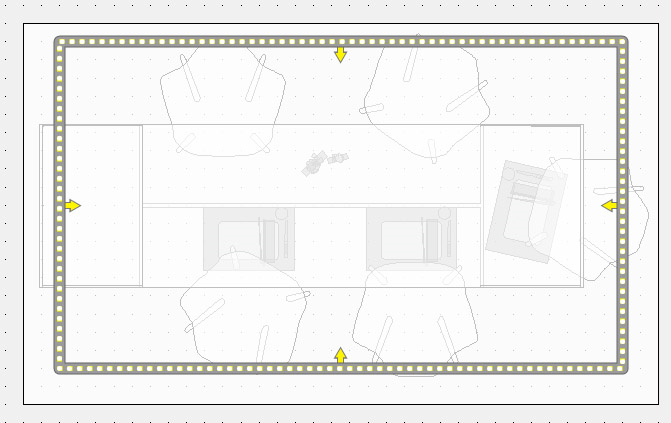

Pour accéder aux fonctions Orientation, effectuez un clic droit sur la bande led en planimétrie et sélectionnez la commande du menu contextuel. Choisissez la direction de la lumière que vous retenez plus appropriée, selon l’orientation choisie, la représentation graphique de la bande prend un aspect différent :
| Haut | Bas |
| Gauche | Droit |
Dans le menu contextuel apparait, avec un clic droit sur la bande led, sont disponibles les commandes suivantes communes aux autres typologies de lumières artificielles :
- Fermer / Allumer : permet d’allumer / éteindre la source de la lumière sans l’éliminer du projet. L’état courant de la lumière est représenté graphiquement de façon auto explicatif
- Supprimer: permet d’éliminer la lumière du projet
- Copier: permet de dupliquer ou recopier en série la fonte de la lumière
- Propriété : permet d’accéder à la fenêtre des propriétés et en modifier les valeurs (voir article Lumière artificielle KB174).
Comme pour les autres lumières il est possible de sélectionner la bande led avec un clic droit de la souris également dans la vue de Navigation 3D et accéder à la fenêtre des propriétés ou alors il est possible de la déplacer avec la commande Déplacer 3D.
A ce type de lumière il est impossible d’associé un fichier IES.
En plus qu’en planimétrie il est possible de créer une bande led également dans la fenêtre Parois 2D et ceci peut être utile, par exemple, pour créer des formes particulières ou écrites lumineuses sur les parois.
Accédez à la fenêtre Parois 2D où vous voulez appliquer la lumière et utilisez les commandes de la barre d’outils CAD pour tracer la géométrie de la bande. Après avoir dessiné le profil complet vous pouvez unir les entités graphiques tracés en une unique poly-ligne avec la commande Polyligne de sélection.
Sélectionnez la poly-ligne à peine créé à travers le clic droit de la souris et exécutez la commande Créer bande led. Insérer la valeur de la distance de la paroi (écart du mur) et confirmer avec la touche OK. La bande led à peine créée sera visible dans la fenêtre Parois 2D dans laquelle vous l’avez créée, mais vous pourrez la voir dans la fenêtre de Navigation Virtuelle.

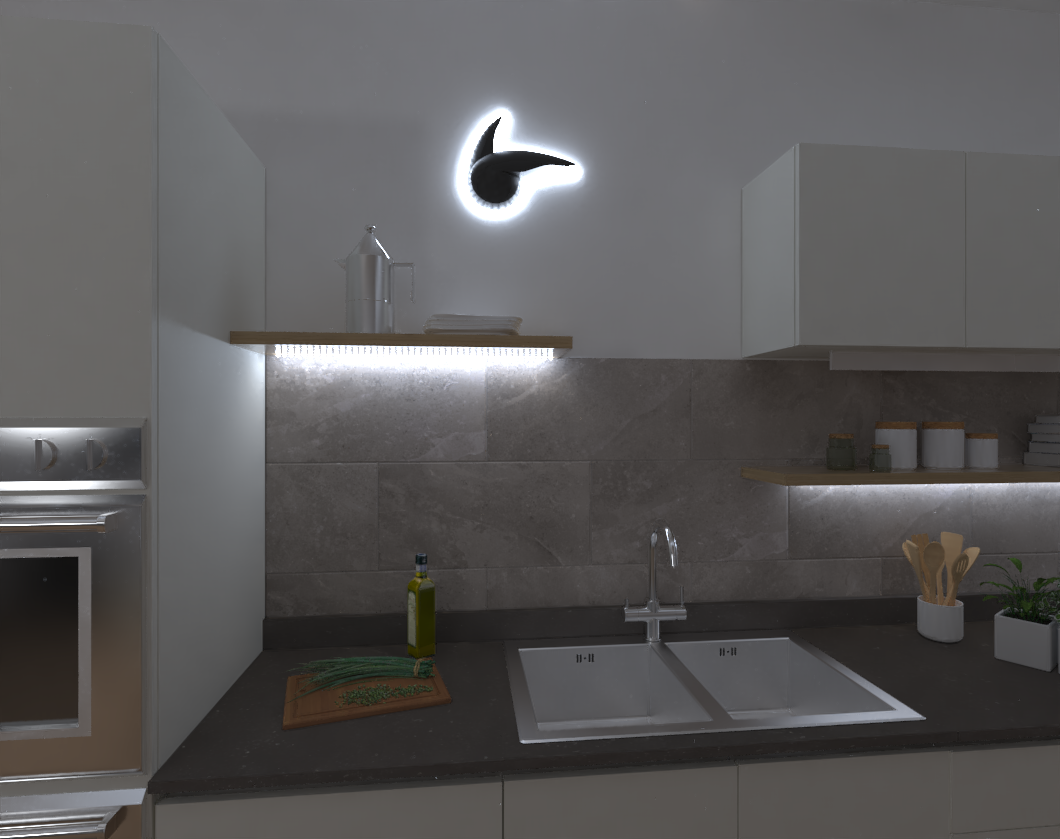

Voyons un exemple d’application d’une bande led autour d’un élément d’ameublement présent dans un projet ( voir prochaine image).
Commencez en ouvrant la fenêtre Parois 2D oà vous voulez insérer la bande led ( de la fenêtre de Navigation virtuelle cliquer sur le bouton « Modifier Pause » et puis indiquez avec un clic gauche la paroi intéressée).
Créez la polyligne 2D tout autour du profil de l’élément : vous pouvez créer directement la polyligne avec la commande « Polyligne » de la barre d’outils CAD, ou alors créer différentes entités géométriques et puis les unir à travers la commande « Polylignes de sélections »
Faire un clic droit sur la polyligne et sélectionner la commande « Créer bande LED ». Régler la distance de la paroi et confirmer avec la touche OK.
Enfin nous conseillons de régler manuellement l’orientation désiré de la lumière.
Cet article est valable pour les versions 2020 et suivantes
