Dans Domus3D, vous pouvez travailler via la fenêtre de navigation virtuelle 3D ou depuis la fenêtre de visualisation 2D, disponible pour n’importe quelle surface. Dans cet article, nous parlons de cette dernière possibilité.
Techniquement, ils sont appelés "Mur 2D", "Sol 2D" et "Surface 2D"; Il s’agit de fenêtres 2D où vous pouvez afficher n’importe quelle surface frontalement, comme une perspective.
Ci-dessous un exemple de mur 2D
OUVRIR UNE FENÊTRE 2D
Vous avez plusieurs options pour ouvrir la vue 2D:

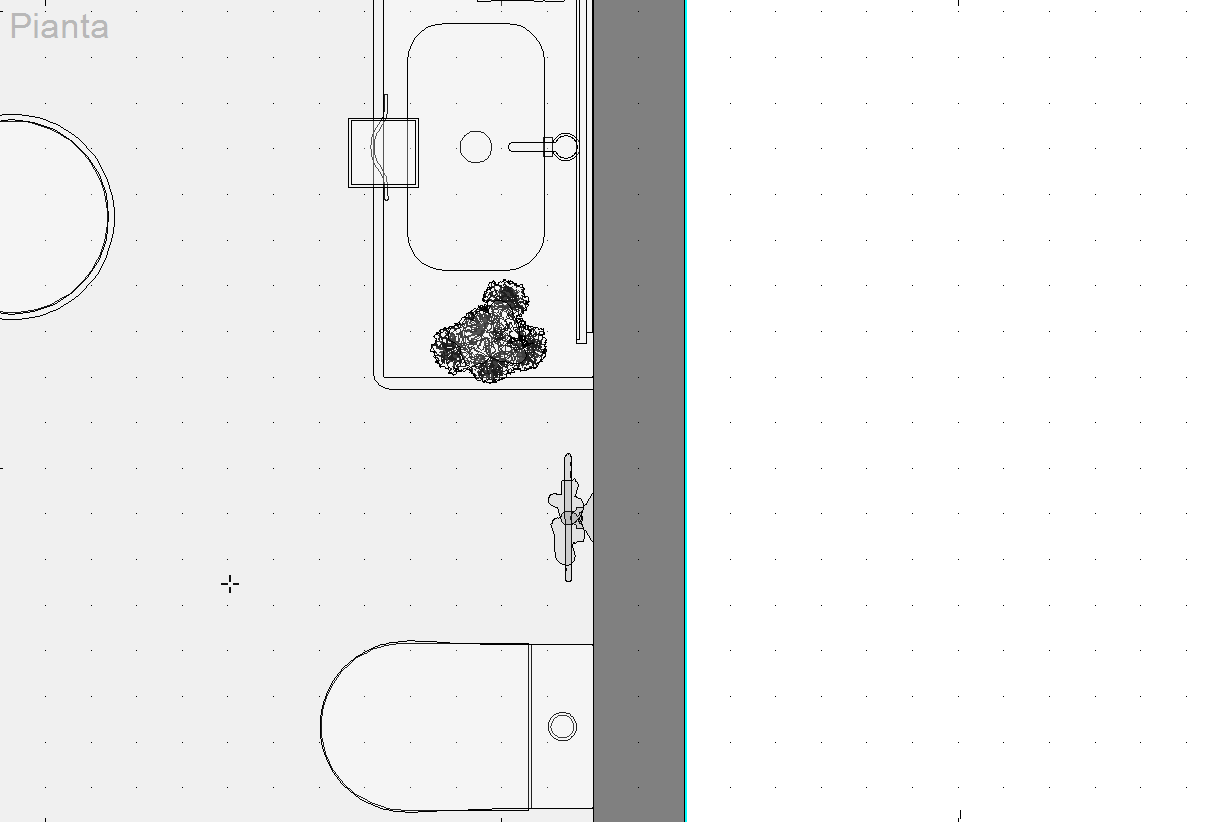

- Depuis la fenêtre Planimétrie : Double cliquez avec le bouton droit de la souris sur la ligne interne de la paroi (identifiée parce qu’en approchant la souris, elle est surlignée en bleu).

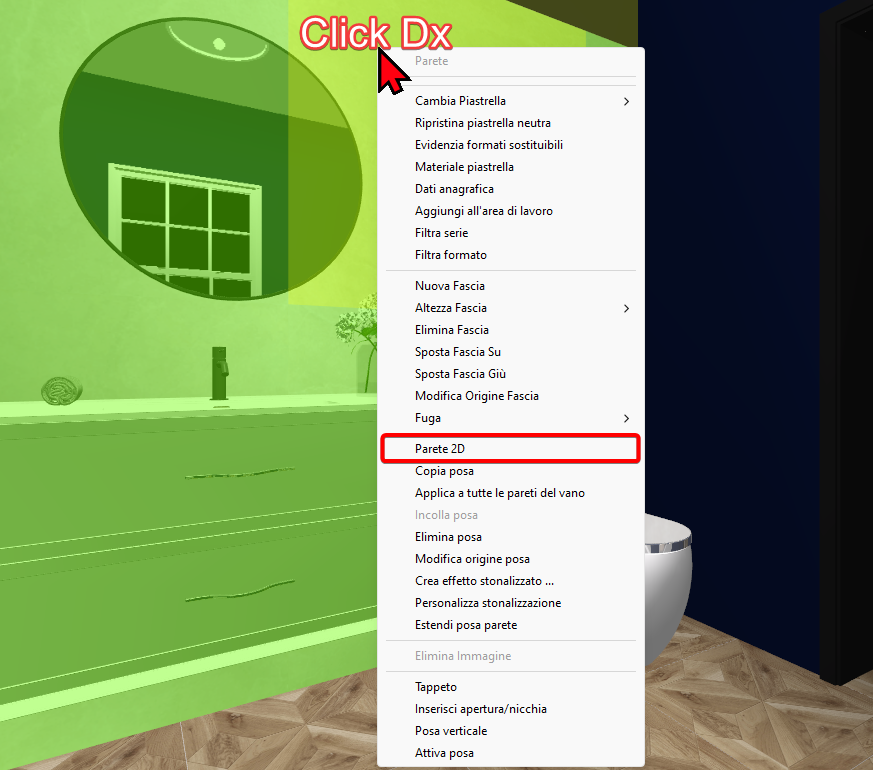

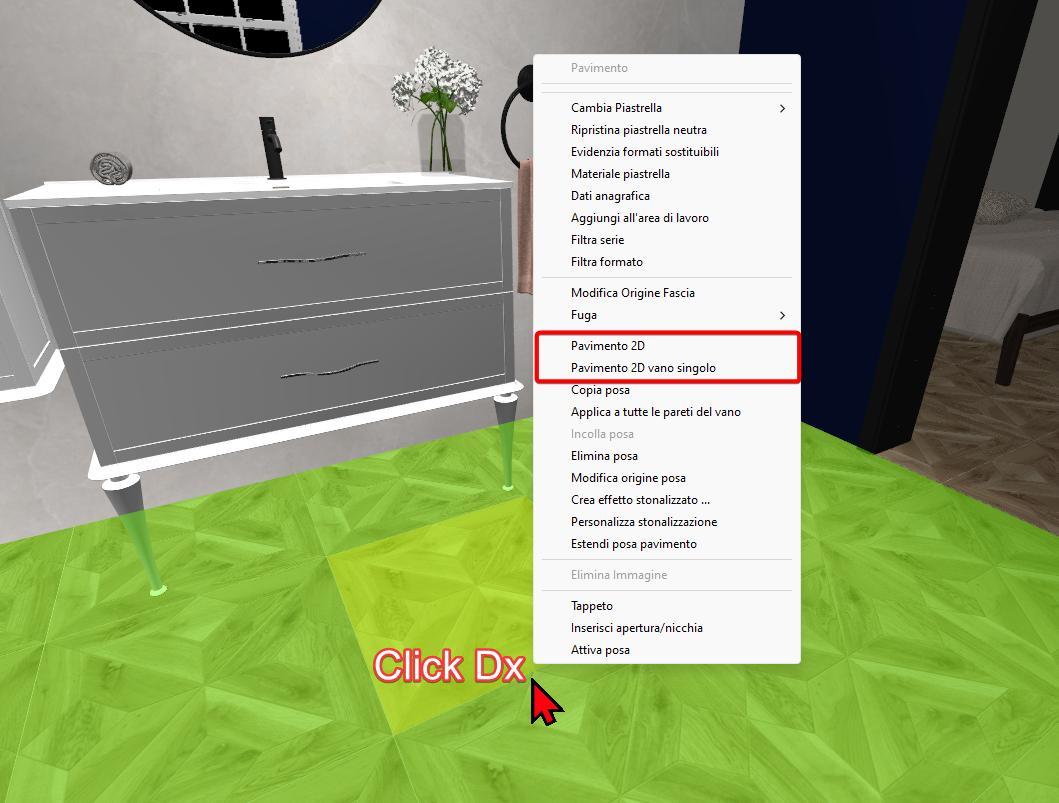

- Depuis la fenêtre de Navigation : cliquez avec le bouton droit de la souris sur la paroi et sélectionnez la commande Paroi 2D/Sol 2D.

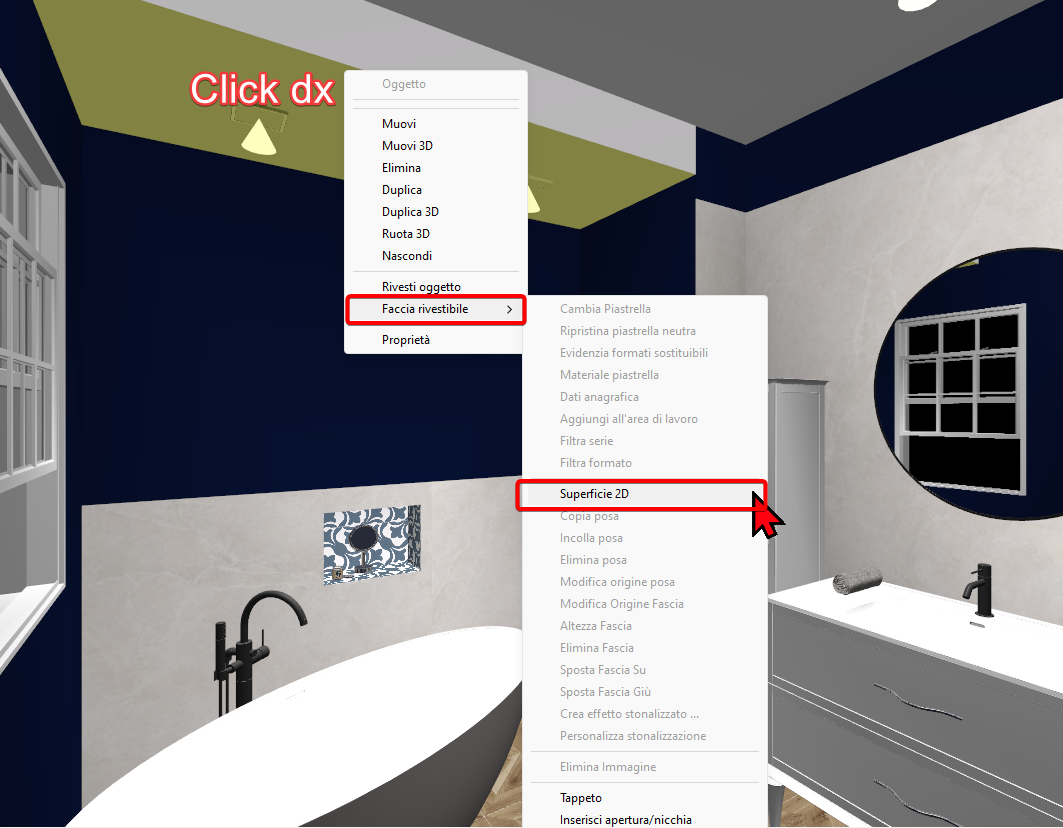

En ce qui concerne la surface 2D d’un volume 3D dessiné dans le projet, vous devrez sélectionner dans le menu du clic droit -> "Surface revêtable" puis -> "Surface 2D".
GESTION DE LA FENÊTRE 2D
Lorsque vous ouvrez un nouvel onglet, appelé techniquement "Fenêtre 2D", vous pouvez également garder les fenêtres de navigation et de plan ouvertes en même temps, mais vous ne pouvez voir qu’une seule fenêtre 2D à la fois.
Que puis-je faire dans cette fenêtre de visualisation 2D?

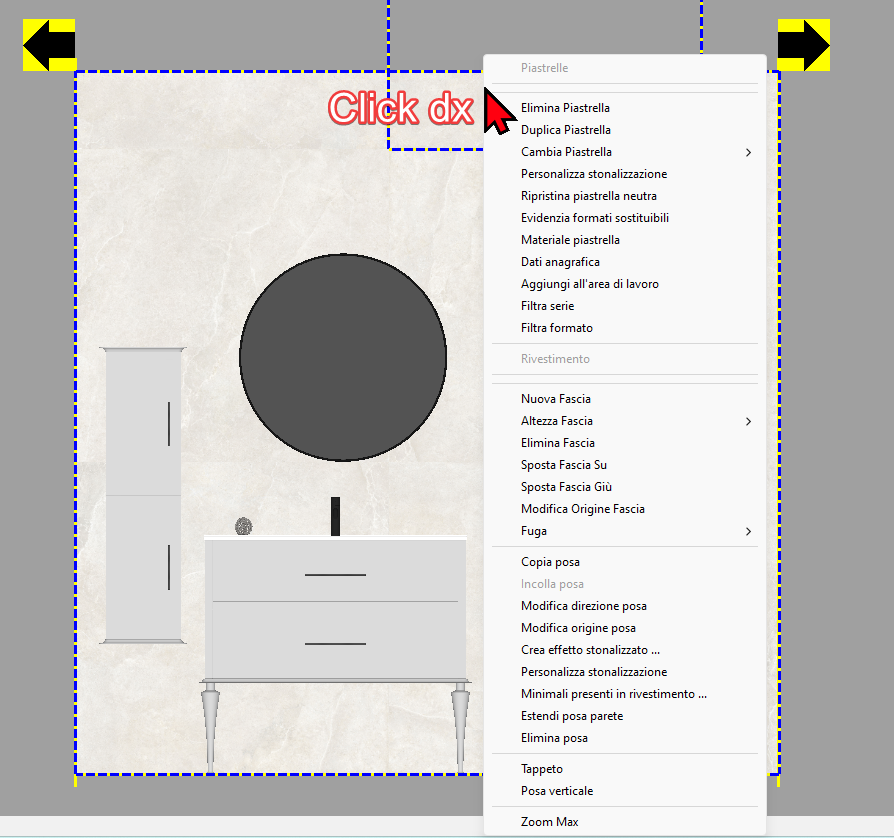

En faisant un clic droit sur la surface 2D nouvellement ouverte, vous trouverez de nombreuses commandes, dont certaines sont également présentes dans la fenêtre de navigation, pour créer des formes CAO, revêtir, modifier, etc.

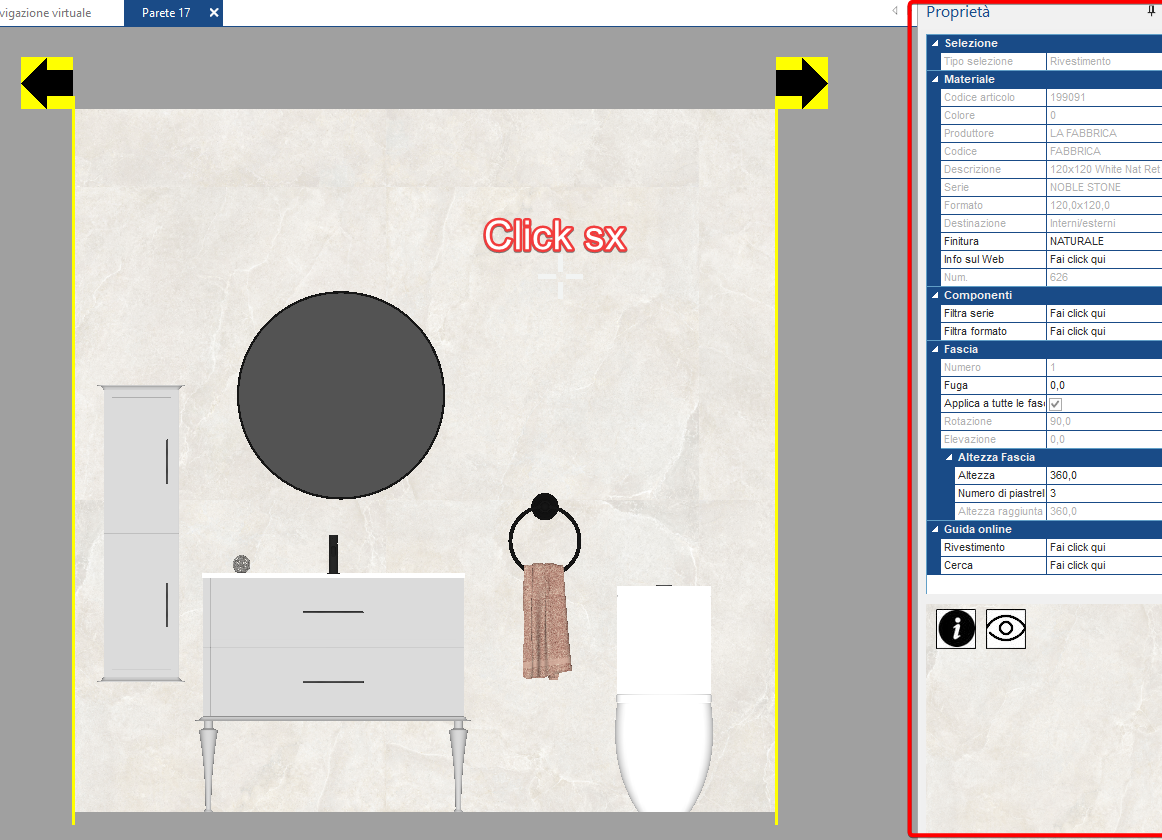

Tout en faisant un clic gauche, vous activerez la fenêtre des propriétés à droite, utile pour gérer et travailler par exemple avec la fonction multi-paroi 2D.
Vous pouvez ensuite effectuer le Drag&Drop des carreaux à partir de la fenêtre des Composants aussi sur cette paroi.
Vous trouverez ci-dessous quelques informations complémentaires :
- Les cotes automatiques en vue 2D (Paroi/Sol/Superficie 2D)
- Changer de vue 2D Sol/Paroi
- Créer des objets 3D sur un revêtement (Paroi 2D)
- Élimination et remplacement de groupe de carreaux
- Dans la vue 2D d’une paroi tous les objets ne viennent pas visualisés
Cet article est valable pour les versions 2021 et suivantes
