Grâce à la nouvelle gestion des multi-parois 2D, DomuS3D vous permet de dessiner à l’aide de commandes CAO sur tous les murs en suivant certaines règles :
- Les entités dessinées appartiennent au mur qui contient la coordonnée X inférieure de la géométrie (cela rend plus intuitif de comprendre à quel mur elles appartiennent au moment où vous faites défiler ou changer les murs affichés). Ensuite, pour sélectionner un élément 2D qui traverse plusieurs murs, vous devez cliquer sur la coordonnée X inférieure de la même géométrie.
- Dans le cas d’éléments 3D contenus dans un mur, vous ne pourrez le voir que si le mur est affiché.
- Vous continuerez à voir les entités transversales à plusieurs murs jusqu’à ce que vous voyiez un mur qui en contient au moins une partie.

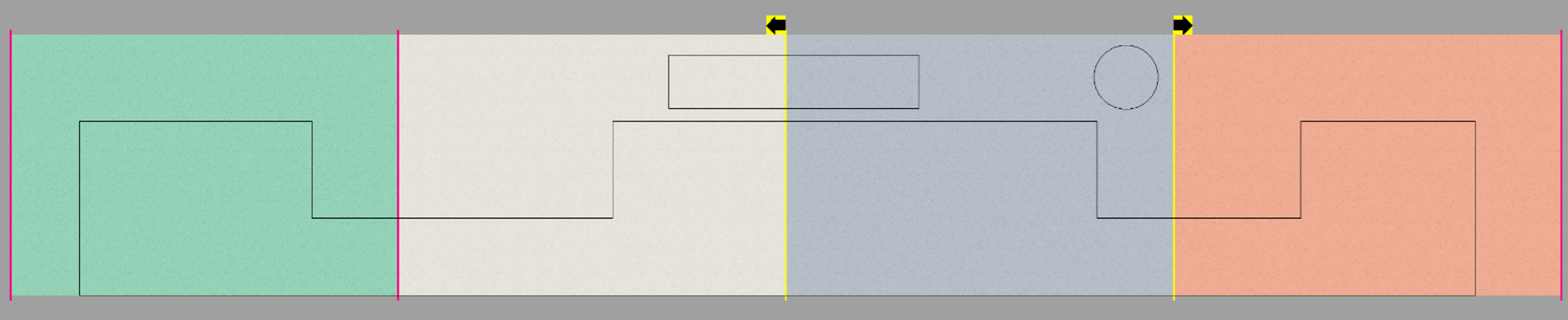

Si nous prenons par exemple l’image ci-dessous d’un multi-parois 2D:

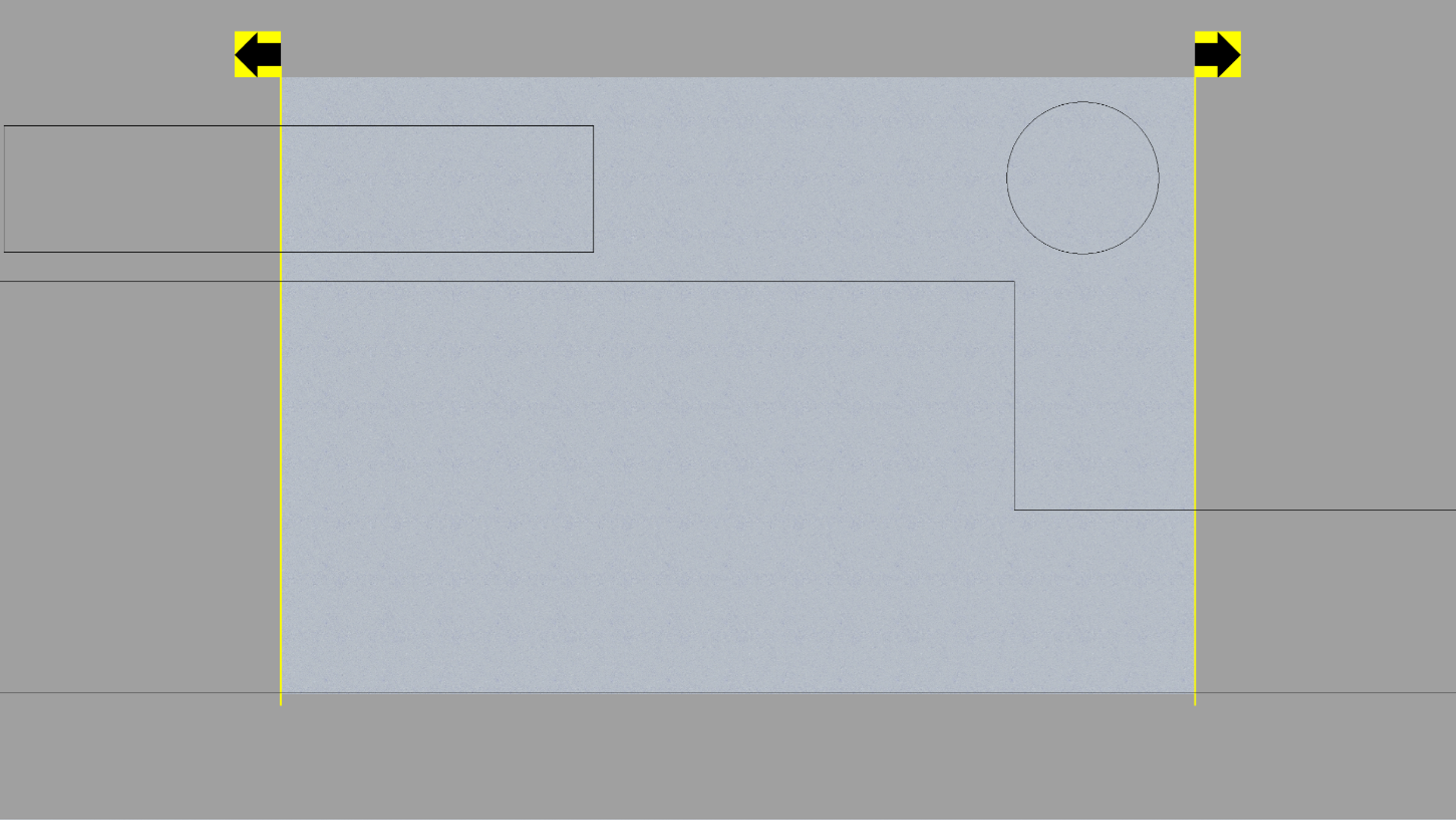

La géométrie complexe appartient au mur vert, le rectangle au mur beige et le cercle au mur bleu. Au moment où je visualise uniquement le mur actif (dans notre exemple le mur bleu), c’est celui qui est affiché et par conséquent DomuS3D vous permet de sélectionner uniquement le cercle.
La même chose se produit en cas de présence de cotes 2D.

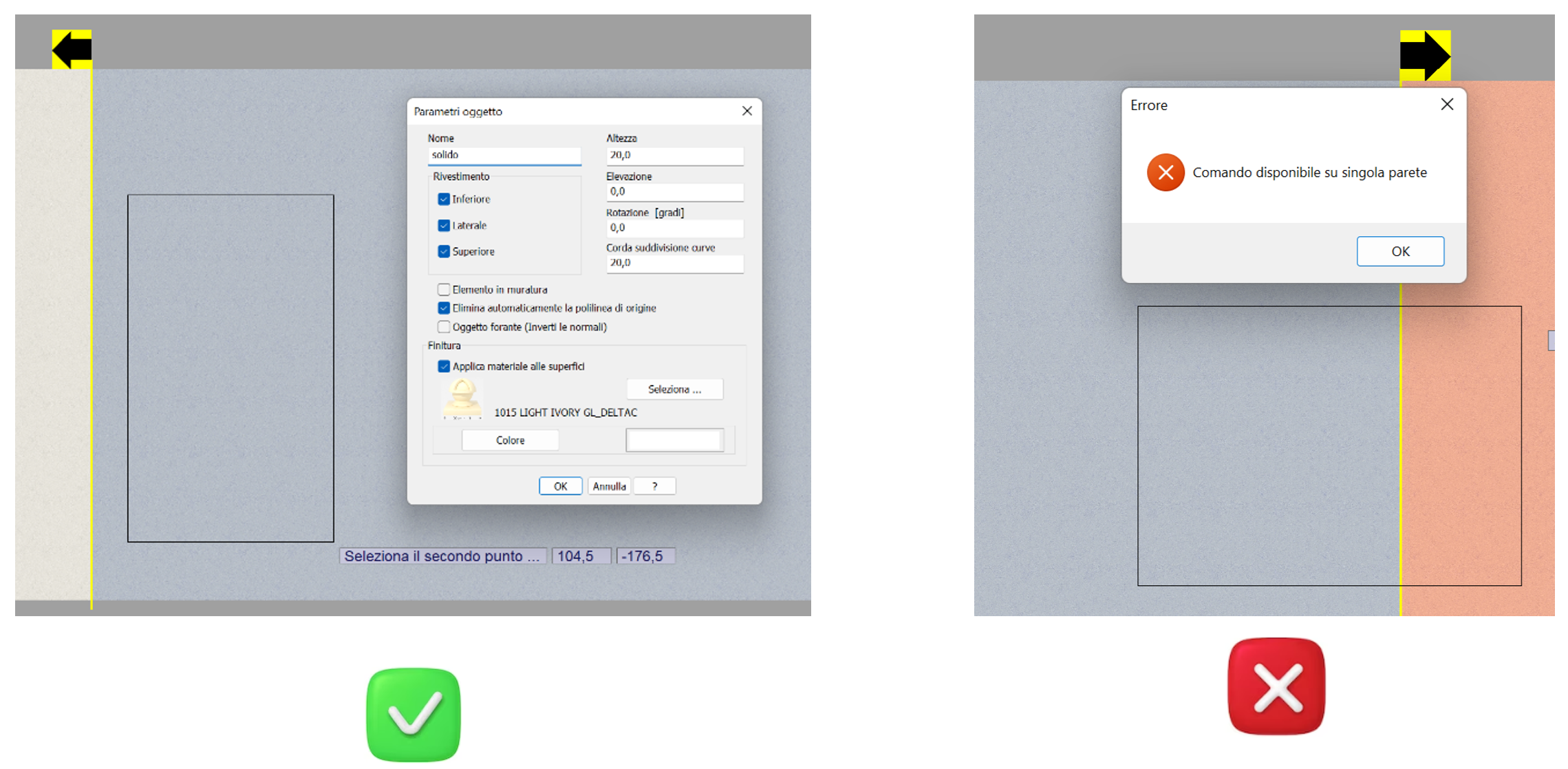

Le programme vous permet de créer des entités 3D à partir d’un profil fermé uniquement si tous les segments se trouvent à l’intérieur du mur actif.
Cet article est valable jusqu’à la version 2024 et ultérieures
