Il est possible de créer à partir d’un profil (poly-ligne) en dessinant avec les outils de CAO, un objet 3D en travaillant sur la paroi.
C’est une commande similaire à celle disponible en plan, bien que dans ce cas l’objet soit aligné à la paroi dans laquelle vous vous trouvez.

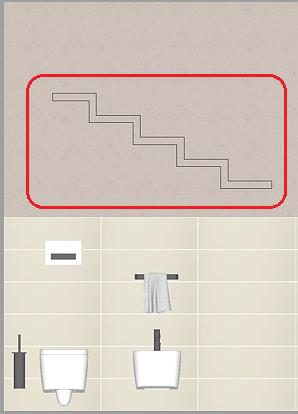

Supposons, par exemple de dessiner sur la paroi, en utilisant l’outil poly-ligne, le profil mis en évidence dans cette image.
Une fois fermé le profil, cliquer avec le bouton droit de la souris sur le profil et sélectionnez la commande Créer des objets.
S’ouvrera une fenêtre qui permet de spécifier le nom du projet, ainsi que sa hauteur. Le terme Hauteur signifie la valeur de l’extrusion du profil 2D : l’objet, en effet sera créé dans ses 3 dimensions en partant de la paroi, vers l’interne de la pièce.
Une fois créé l’objet, il est nécessaire de mettre à jour la vue, avec la commande Mettre à jour disponible dans la section Revêtement de la Ruban.

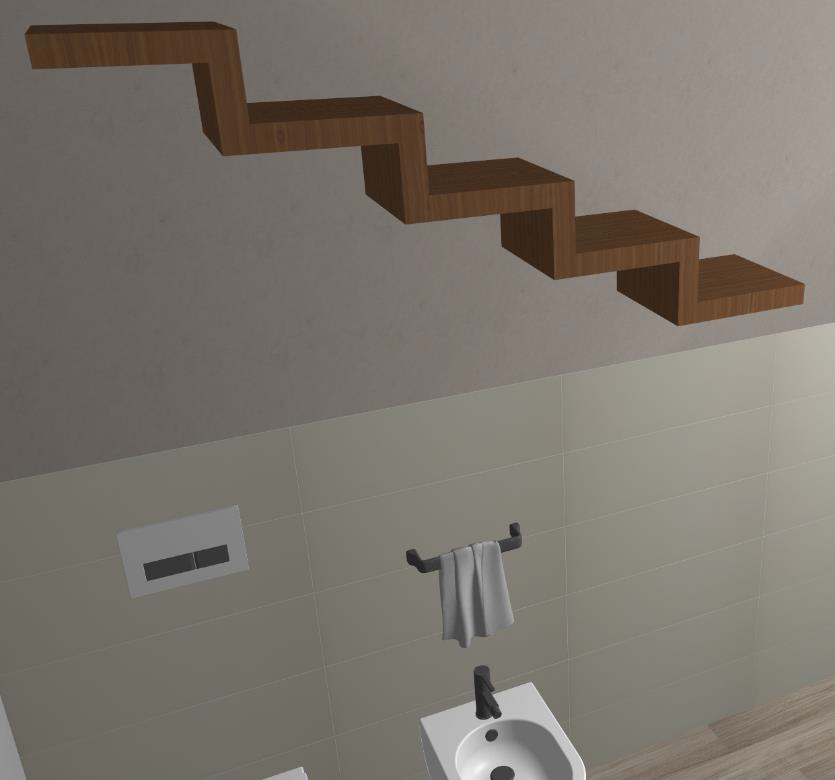

A la fin de la procédure, l’objet dans la fenêtre de Navigation apparaitra de cette façon ;
Cet article est valable pour les versions 2017 et suivantes
