Vérifiez d’abord que l’image du carreau que vous devez charger dans domus3d soit orientée et recadrée comme l’image suivante :
et que le fichier image se trouve sur le disque local de l’ordinateur où le programme est installé.

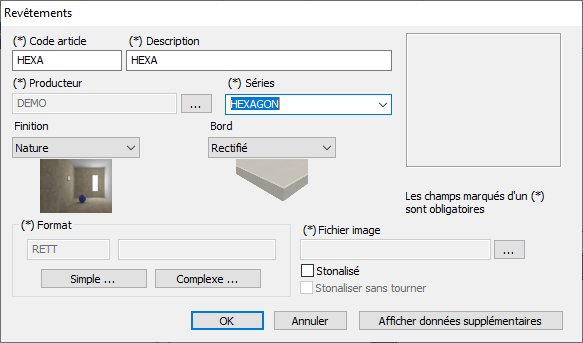

Dans l’onglet BASE DE DONNEES du Ruban sélectionnez la commande Opérations carrelage -> Nouveau
et insérez les données minimales

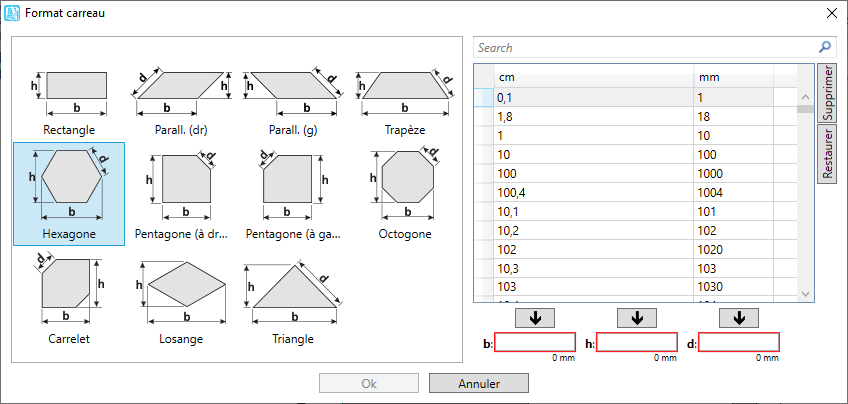

Cliquez ensuite sur le bouton « Simple »…. et choisissez « Hexagone ».
Maintenant vous devez entrer les trois mesures de l’hexagone : b= base, h=hauteur et d=côté.
Nous vous conseillons d’utiliser la formule suivante pour calculer la hauteur et la base de l’hexagone si vous connaissez la mesure du côté :
b = d x 2 h = b x 0,866
de cette façon, vous serez sûr d’obtenir un hexagone régulier qui sera appliqué correctement dans le projet.
Voici un exemple de base et de hauteur d’un hexagone dont le côté mesure 19,5 cm:
b = 19,5 x 2 = 39 cm h = 39 x 0,866 = 33,77 cm
Confirmez avec le bouton Ok et associez l’image du carreau en cliquant sur le bouton avec les trois points. Fermez la fenêtre Base de Données avec le bouton Ok pour insérer le carreau hexagonale dans la base de données.
Cet article est valable pour les versions 2017 et suivantes
