Dans l’environnement d’Édition Avancée du Plan, vous pouvez utiliser les commandes CAO (ligne, polyligne, arc, rectangle) pour définir ou modifier le plan existant.
NOTIONS DE BASE, calques et meubles
NOTIONS DE BASE

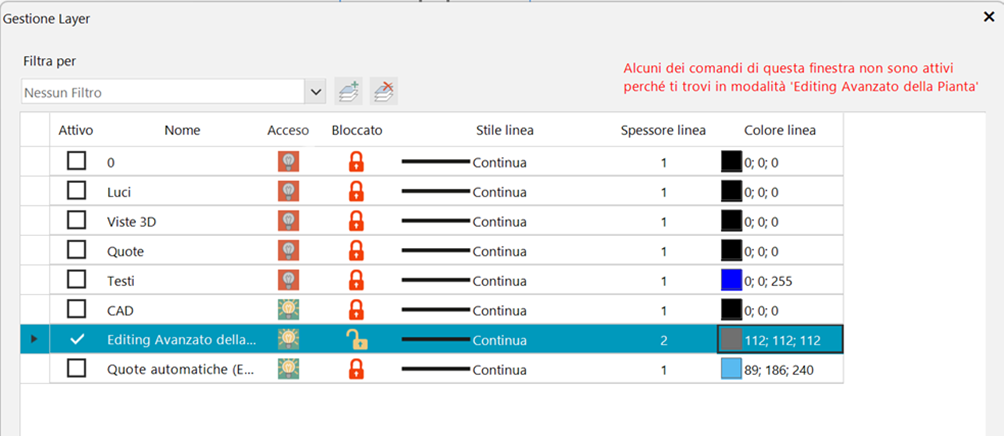

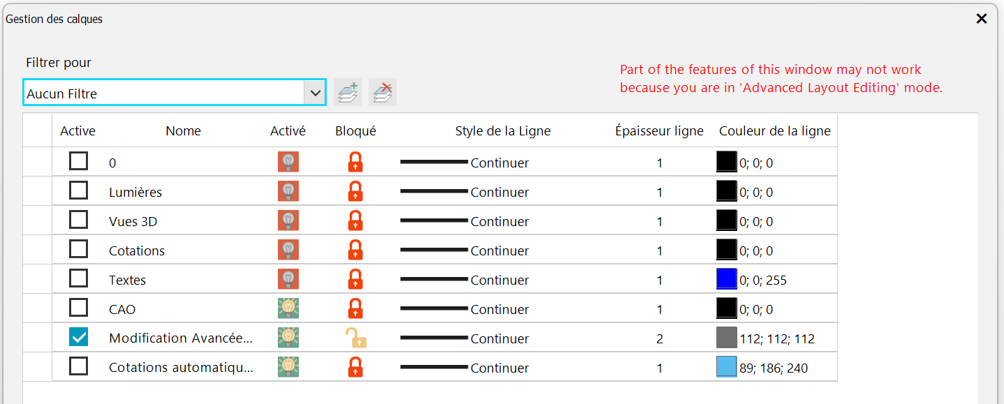

Calques : Lorsque vous êtes dans l’Édition avancée du plan, un calque spécifique est activé (qu’est-ce qu’un calque ? cliquez ici pour approfondir ce sujet) et tous les autres sont temporairement gelés. En effet, en accédant à la gestion des calques, vous verrez que certaines commandes ne sont pas actives (par exemple, vous ne pouvez pas créer de nouveaux calques ou déverrouiller des calques déjà gelés).
Vous pouvez toutefois activer ou désactiver les calques dont vous avez besoin pour travailler. Avec la version R2 de DomuS3D 2026, les modifications que vous effectuez dans la fenêtre de Gestion des Calques sont conservées lors du passage d’un environnement à un autre.
DomuS3D crée également automatiquement un nouveau calque “Cotes automatiques (EAP)” qui est activé par défaut et où sont associées toutes les cotes des murs créés lors de la définition de la pièce (la présence de ce calque vous permet de masquer ces entités).
Meubles : Si vous accédez à cette fonctionnalité à partir d’un plan meublé, tous les meubles (y compris les ouvertures, portes et fenêtres) sont cachés et/ou "gelés" et les revêtements éventuels (muraux et de sol) ne sont pas visibles.

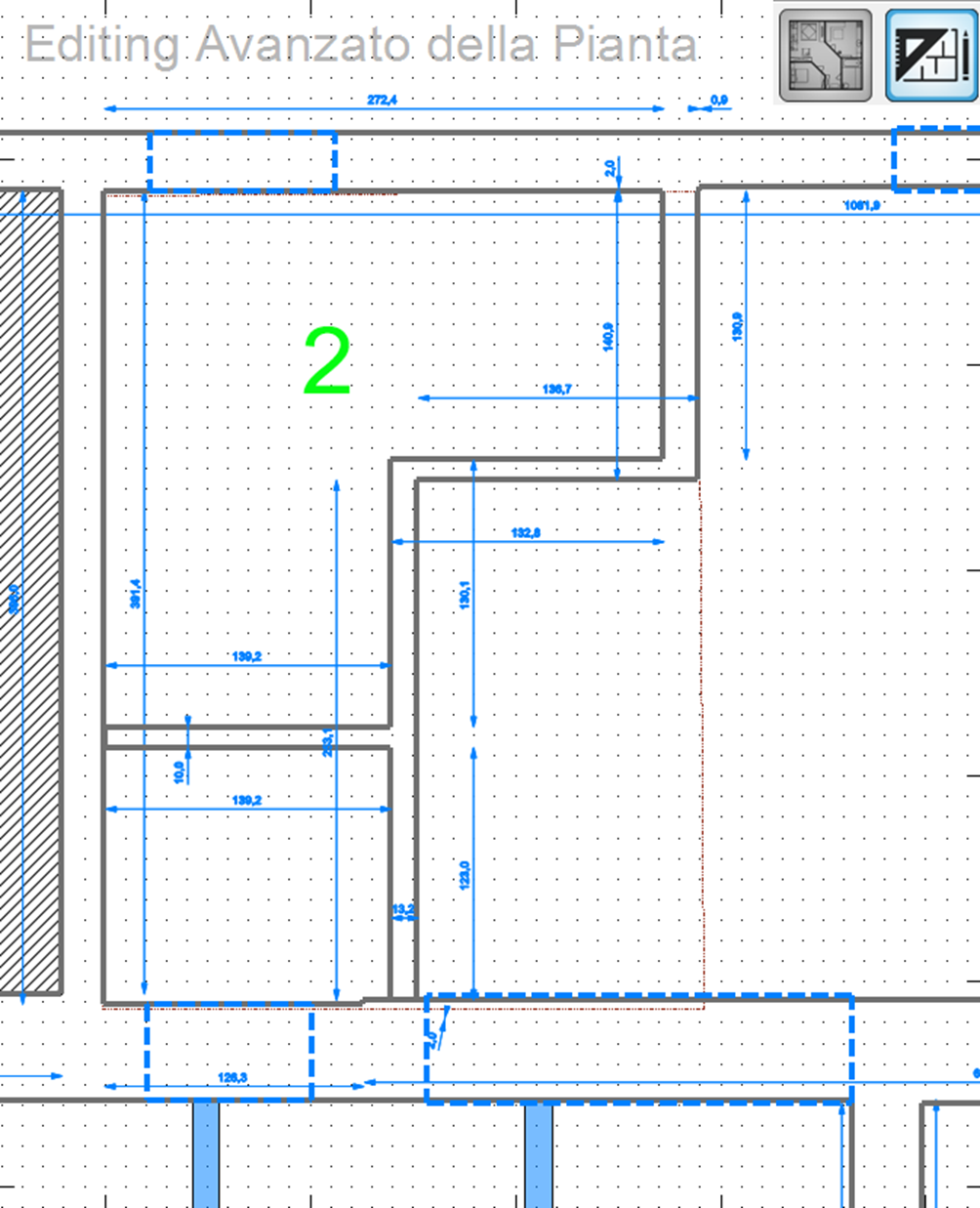

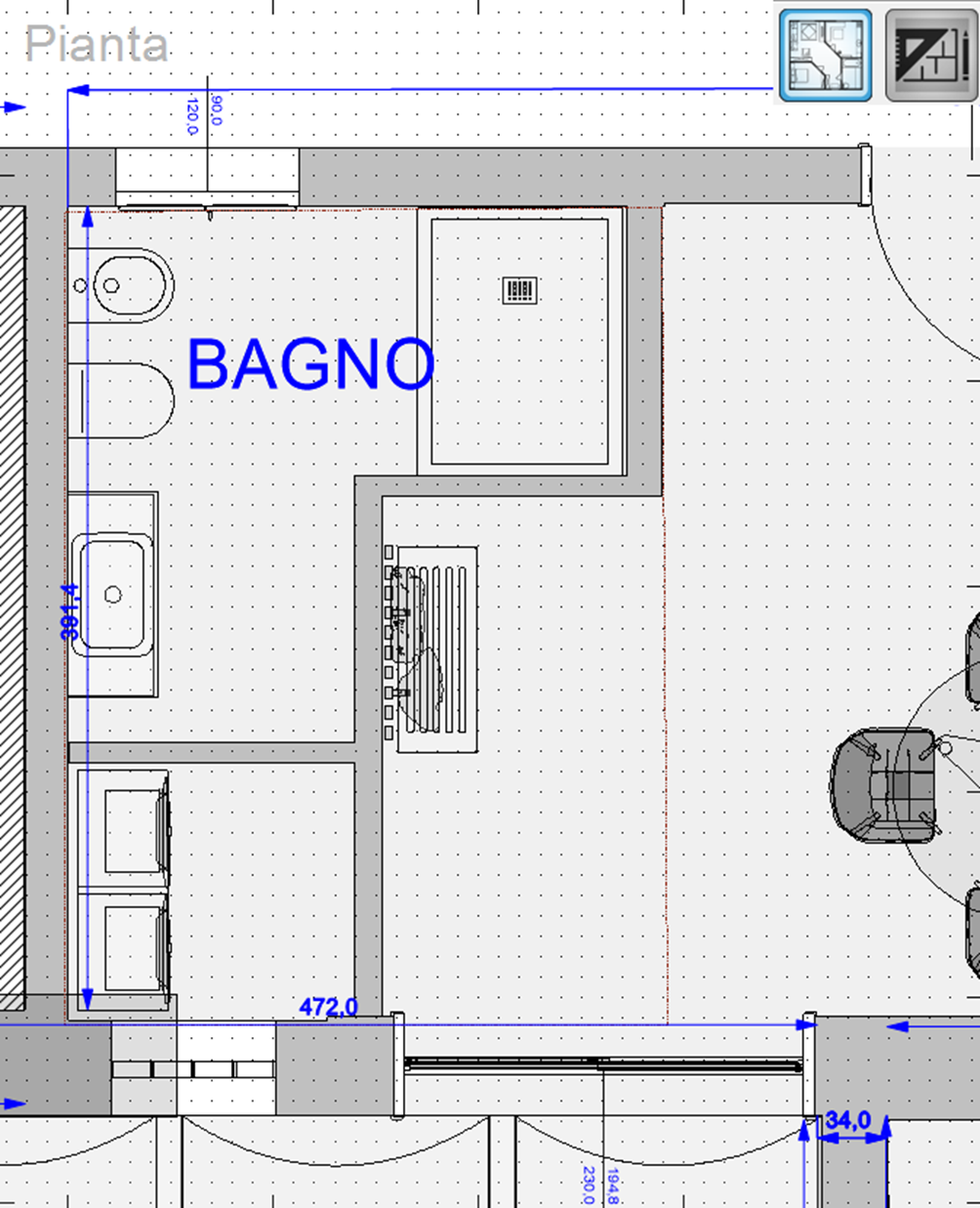

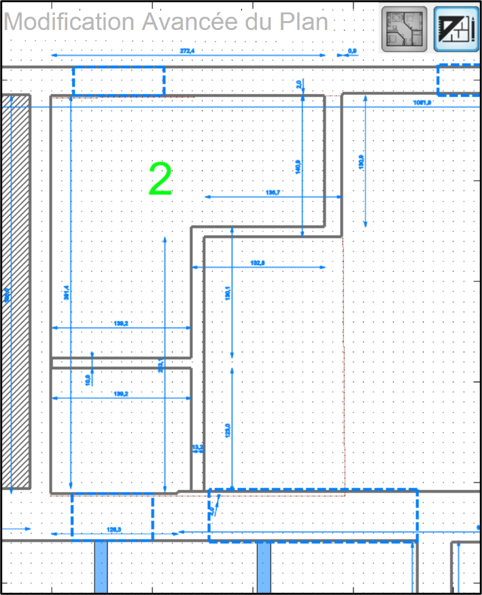

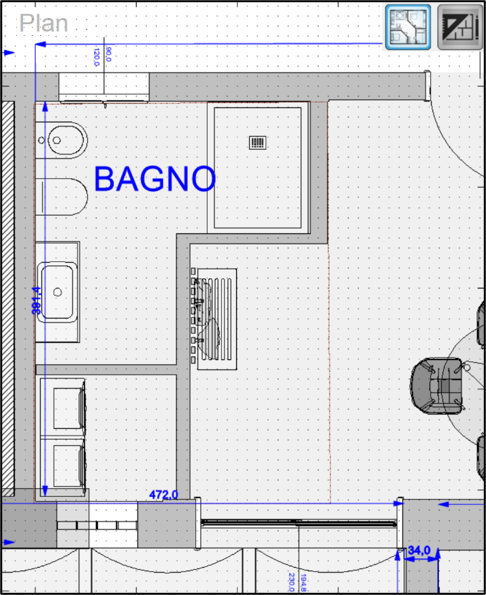

AFFICHAGE PLAN STANDARD AFFICHAGE ÉDITION AVANCÉE DU PLAN
Lorsque vous modifiez le mur contenant une menuiserie, le programme essaiera également de mettre à jour l’affichage. Au retour à l’Affichage Plan Standard, si possible, tous ces éléments seront restaurés.
DESSIN DU PLAN
Commencez par tracer d’abord le périmètre extérieur de l’ensemble de la structure du multi-pièce. Dans cet environnement, les contrôles CAO ne sont pas activés immédiatement. Vous devez sélectionner la commande souhaitée dans la barre multifonction.
Si vous utilisez la commande polyligne, le programme applique une coloration différente. Les polylignes fermées (qui définissent ensuite la pièce) sont colorées en gris tandis que les polylignes ouvertes/segments sont colorés en orange. Pour faciliter la procédure de dessin, avec la commande active, en double-cliquant, la polyligne se ferme automatiquement.
NB : La couleur par défaut des polylignes fermées peut être modifiée dans Options > Plan (dans le Ruban)
Avec la version R2 de Domus2026, les murets intérieurs ou piliers non accrochés au mur sont également gérés (pour plus d’informations sur la manière d’insérer ces éléments, consultez l’article Dessiner un pilier). Dans ce cas, la polyligne définissant l’élément structurel est colorée en marron.

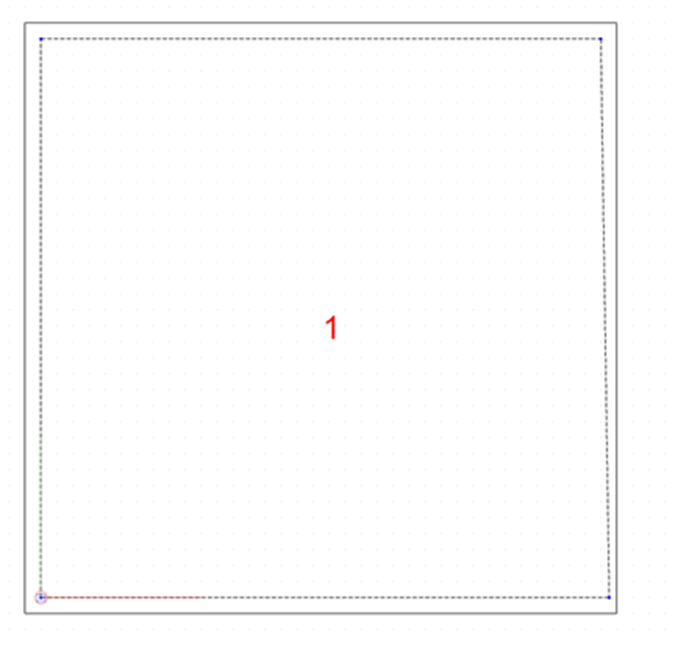

Chaque fois que vous définissez un espace fermé, le programme insère automatiquement un numéro au centre (cette numérotation exclura le profil extérieur qui contient les autres) et la hauteur de la pièce est définie par défaut, comme indiqué dans les options du programme. Il n’est pas nécessaire de tracer une polyligne continue pour définir la pièce : même les segments ouverts, une fois fermés, peuvent être convertis en pièces.
Après avoir défini le plan, confirmez les opérations en passant à l’environnement Plan standard (pour plus d’informations, consultez l’article (Mode de sortie de l’Édition Avancée du Plan).
Si vous travaillez sur un plan dont la hauteur sous plafond est différente de la valeur par défaut parce qu’elle a été modifiée dans l’environnement Plan Standard (pour plus d’informations, consultez l’article Hauteur des murs d’une pièce), une fois que vous avez défini les nouvelles pièces en Édition Avancée, lors du passage dans le plan, le programme attribue la même hauteur aux nouvelles pièces.
MODIFICATION DU PLAN

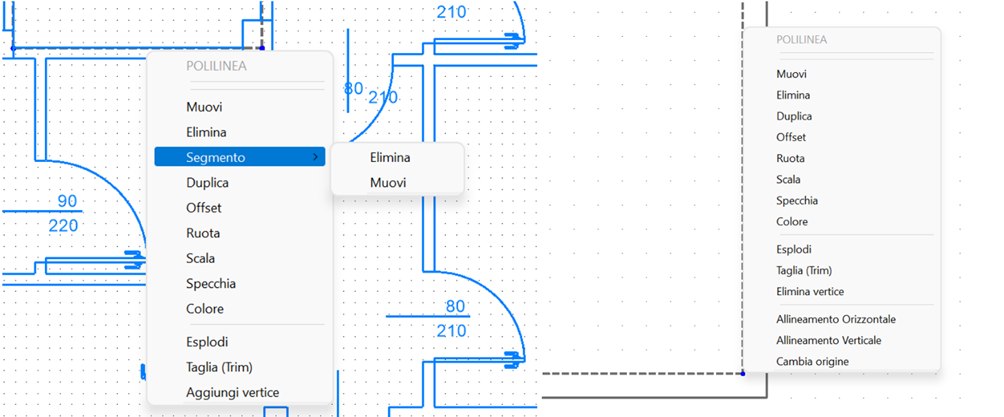

À tout moment, vous pouvez modifier le plan que vous venez de dessiner simplement en agissant sur la polyligne qui définit la pièce. Si vous placez le curseur sur un segment et cliquez avec le bouton droit de la souris, un menu contextuel apparaît, vous permettant d’agir à la fois sur la polyligne et sur le segment individuel.
Pour en savoir plus sur la modification des éléments CAO présents dans l’EAP, cliquez ici.
CAS PARTICULIERS

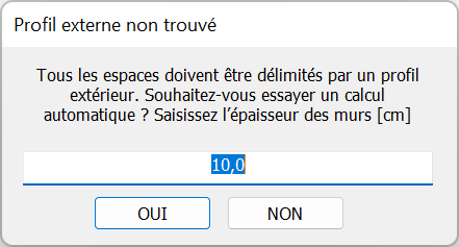

Si vous avez défini les différentes pièces mais que vous n’avez pas tracé le profil extérieur qui les entoure, au moment de passer à l’environnement Plan Standard, le programme affiche un message spécifique pour vous demander si vous souhaitez tenter de créer automatiquement ce profil :
Il vous est demandé d’indiquer l’épaisseur des murs, et en appuyant sur “OUI”, une tentative de création automatique sera effectuée. Si vous appuyez sur “NON”, vous devrez le tracer manuellement.
Attention : l’unité de mesure dépend de celle active à ce moment dans les options.

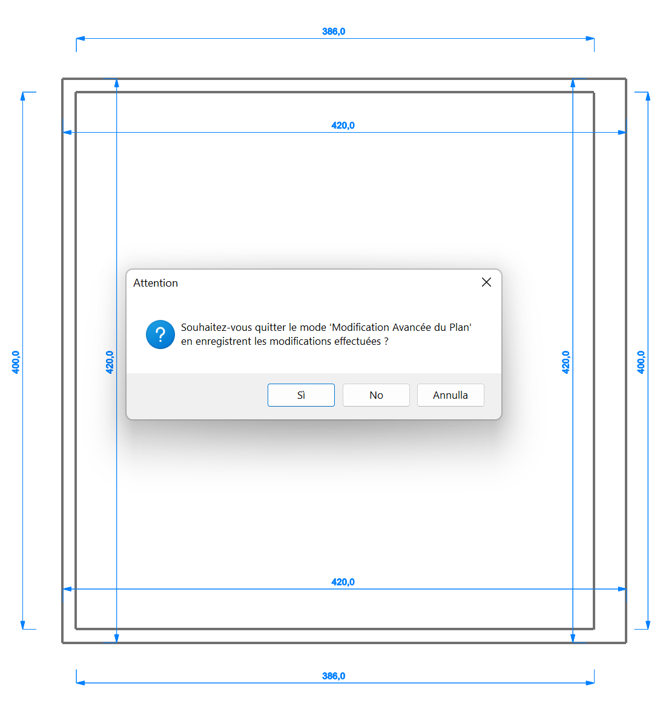

En cas de réponse affirmative, après avoir créé le profil extérieur, le programme vous demande de confirmer la procédure à suivre
En appuyant sur “Oui” > l’algorithme essaie de créer les murs à partir des profils dessinés (en cas d’erreur, la partie du plan qui n’a pas pu être construite est mise en évidence, afin de vous donner une suggestion sur la manière de la corriger)
En appuyant sur “Non” > vous revenez au Plan standard en annulant tout le travail effectué en Édition Avancée et en retrouvant la situation précédente avec les murs originaux (le cas échéant)
En appuyant sur “Annuler” > vous restez en Édition Avancée et pouvez modifier le profil extérieur réalisé en l’adaptant à vos besoins.
Cet article est valable pour la version 2026 et suivantes
