INTRODUCTION ET PRÉMISSE GÉNÉRALE
Afin de vous permettre de modifier ou de créer des plans de manière plus simple et plus directe, un nouvel environnement, Édition avancée du plan (EAP), a été développé pour remplacer l’ancienne commande Redessiner les pièces, présente dans le ruban multifonction (pour savoir comment y accéder, lisez cet article : Comment accéder à l’Édition avancée du plan).
Dans cet environnement, vous pouvez tracer les contours de votre pièce à l’aide de lignes ou de polylignes, en modifier la forme ou, si vous le souhaitez, supprimer les pièces déjà présentes. Chaque fois que vous accédez à cet environnement et apportez une modification, le programme recrée le plan à partir de zéro et reconstruit entièrement les murs, tout en conservant les revêtements et les ouvertures déjà insérés.
Hauteur des pièces et plafonds inclinés : actuellement, l’Édition avancée du plan ne gère pas la hauteur des pièces ni les plafonds inclinés. Pour cette raison, un message s’affiche pour vous avertir de la perte de l’inclinaison ; vous devrez donc la réappliquer en revenant au Plan standard. Cette exception sera corrigée dans les prochaines mises à jour.
TYPES D’AFFICHAGE ET MODALITÉS D’ACCÈS À LA COMMANDE
Depuis la fenêtre du plan, vous disposez de TROIS types d’affichage :

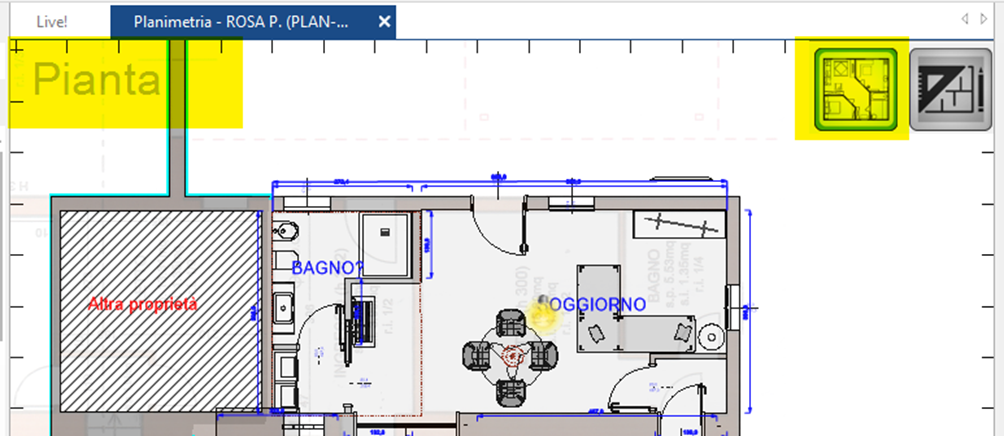

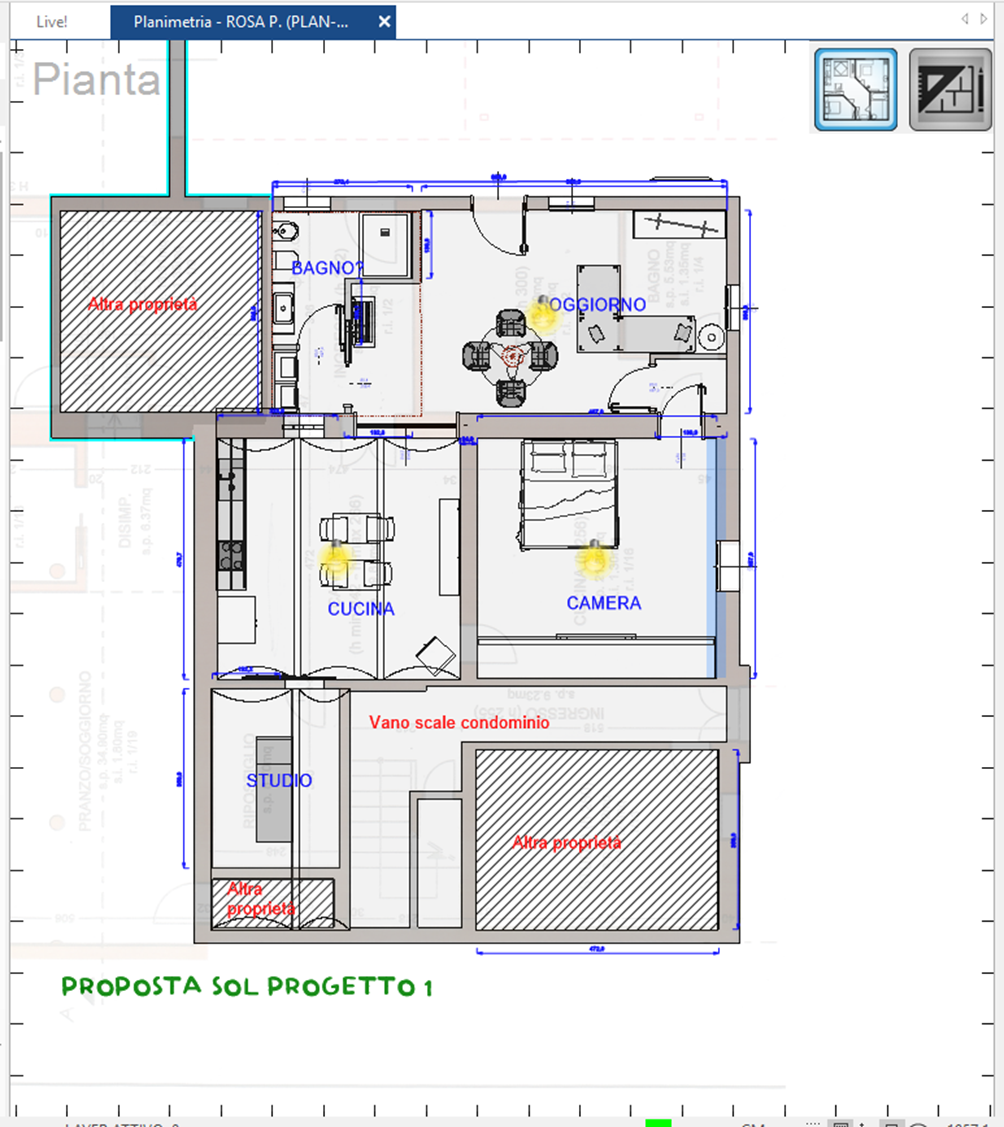

- La vue traditionnelle « Plan », que vous connaissez déjà des versions précédentes, et qui s’ouvre automatiquement à l’ouverture d’un projet.

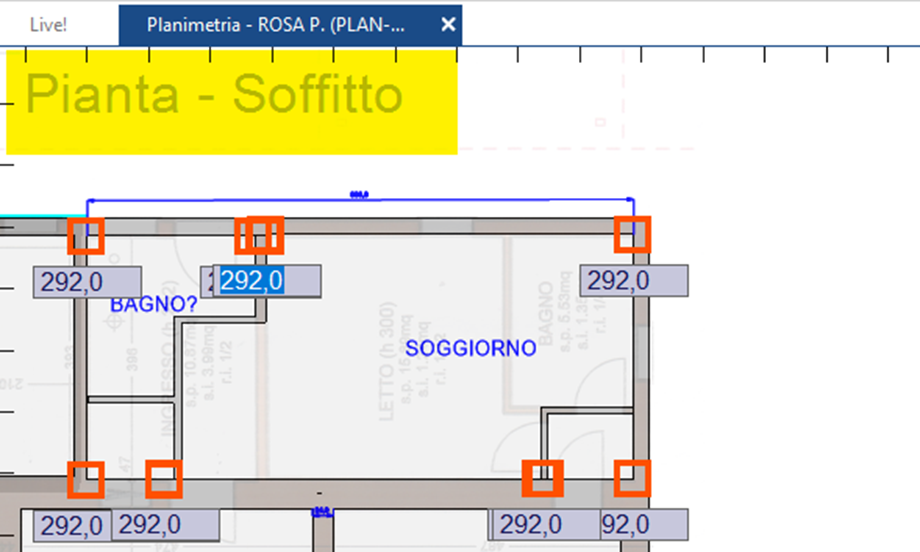

- La vue « Plafond », à utiliser chaque fois que vous souhaitez personnaliser les différentes hauteurs d’un plafond incliné : cette vue ne contient pas la représentation du mobilier (ce qui créerait de la confusion, puisqu’il s’agit d’intervenir au niveau du plafond/toiture). Cliquez ici pour en savoir plus.

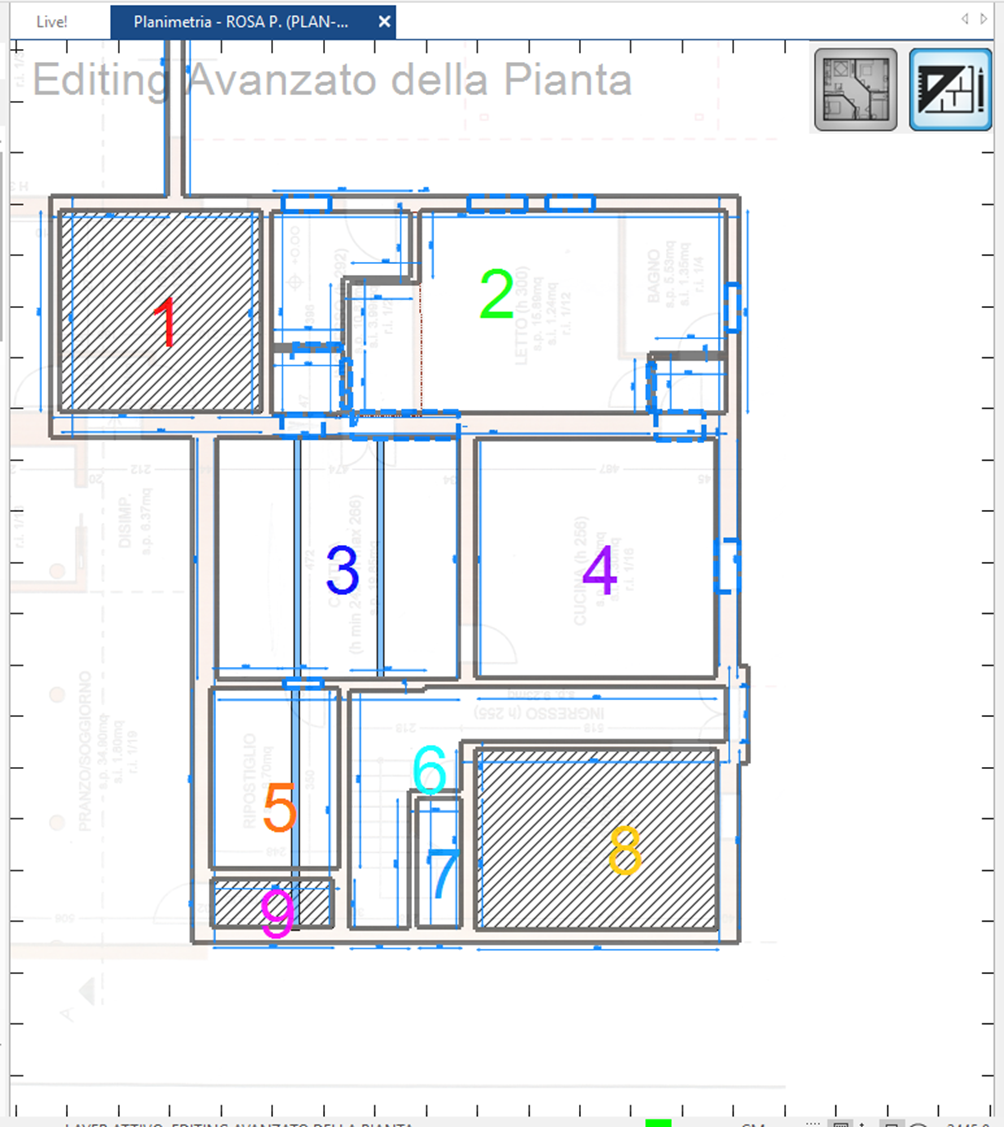

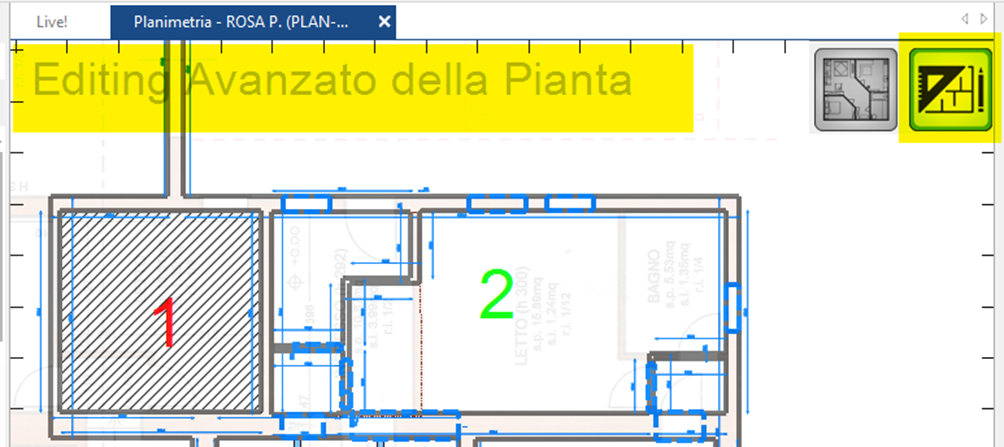

- La vue « Édition avancée du plan », qui vous permet d’apporter des modifications au plan de manière plus simple, en modifiant les contours des pièces déjà présentes ou en traçant de nouvelles lignes pour définir de nouveaux espaces.

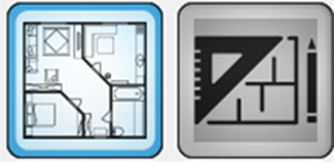

En haut à gauche de la fenêtre du plan, le type de vue actuellement actif est toujours indiqué (Plan / Plafond / Édition avancée du plan), tandis qu’en haut à droite se trouve une barre d’outils avec deux boutons : le bouton de gauche correspond au Plan standard, celui de droite à l’Édition avancée du plan. L’icône mise en évidence en bleu indique la vue actuellement active.
ARTICLES ASSOCIÉS
COMMENT REDESSINER UN PLAN AVEC L’ÉDITION AVANCÉE DU PLAN
COMMENT MODIFIER LE PLAN DANS L’ÉDITION AVANCÉE DU PLAN
Cet article est valable à partir de la version 2026 et des versions ultérieures.
