Chaque fois que vous accédez à l’Édition avancée du plan, si les fenêtres de navigation ou Mur2D sont ouvertes, elles se ferment automatiquement.
Il existe plusieurs façons d’accéder à cet environnement :
- lors de la création d’un nouveau projet vide ;
- à l’intérieur du plan lui-même ;
- dans le cas d’un projet avec un groupe de pièces multiples ;
- à la fin du redessin des pièces avec intelligence artificielle.
Édition avancée du plan à partir d’un nouveau projet vide

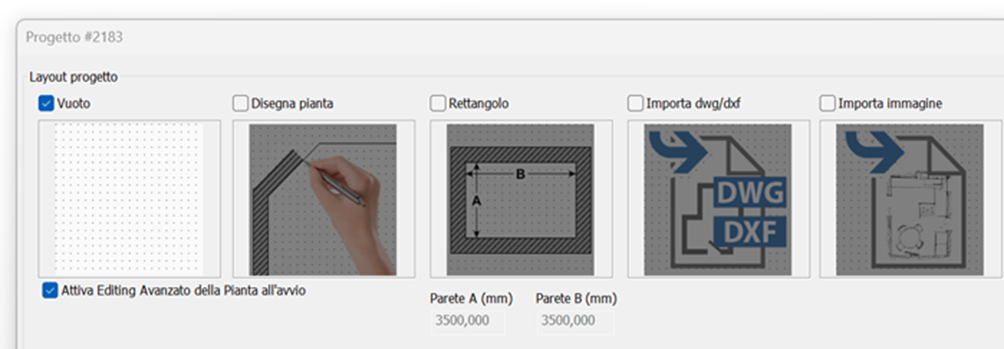

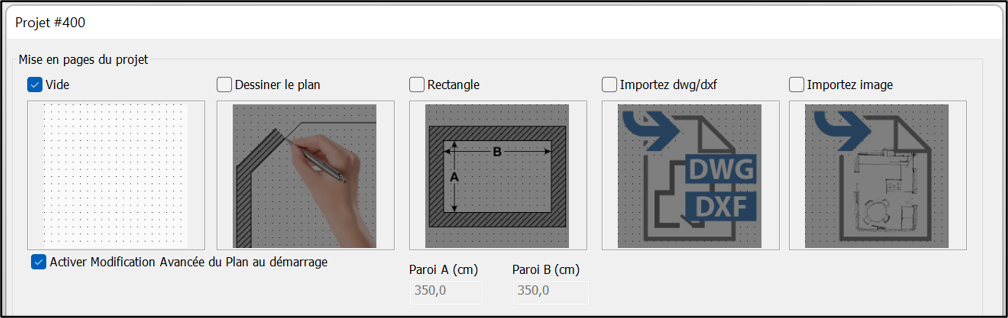

Dans la fenêtre de création d’un nouveau projet, en sélectionnant l’option « Vide » et en cochant « Activer l’Édition avancée du plan au démarrage » (voir l’image ci-dessous), vous accédez directement au nouvel environnement et pouvez immédiatement commencer à créer de nouvelles pièces.
Édition avancée du plan à partir du Plan standard
À l’intérieur du plan, vous disposez de deux modes d’accès au nouvel environnement :
- en sélectionnant l’icône de droite dans la barre d’outils située en haut à droite du plan ;

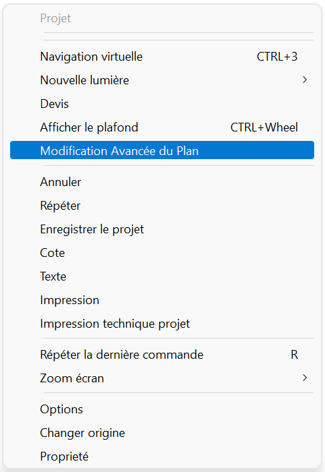

- en cliquant avec le bouton droit de la souris dans une zone vide du projet, puis sur la commande « Édition avancée du plan ».
Dans les deux cas, une fois dans le nouvel environnement, vous vous retrouverez dans l’une des situations suivantes :
- si le plan contient déjà des pièces, celles-ci sont converties en entités CAD afin de vous permettre de modifier leurs contours à l’aide des commandes CAD présentes dans le ruban multifonction. Une fois les modifications terminées et le retour à l’environnement Plan standard confirmé, le plan est entièrement recréé tout en conservant les informations relatives aux revêtements et au mobilier. Attention : les informations relatives au plafond et aux propriétés de la pièce (nom) ne sont pas conservées.
- si le projet est vide, vous pourrez réaliser votre plan dans le nouvel environnement en utilisant les entités CAD.

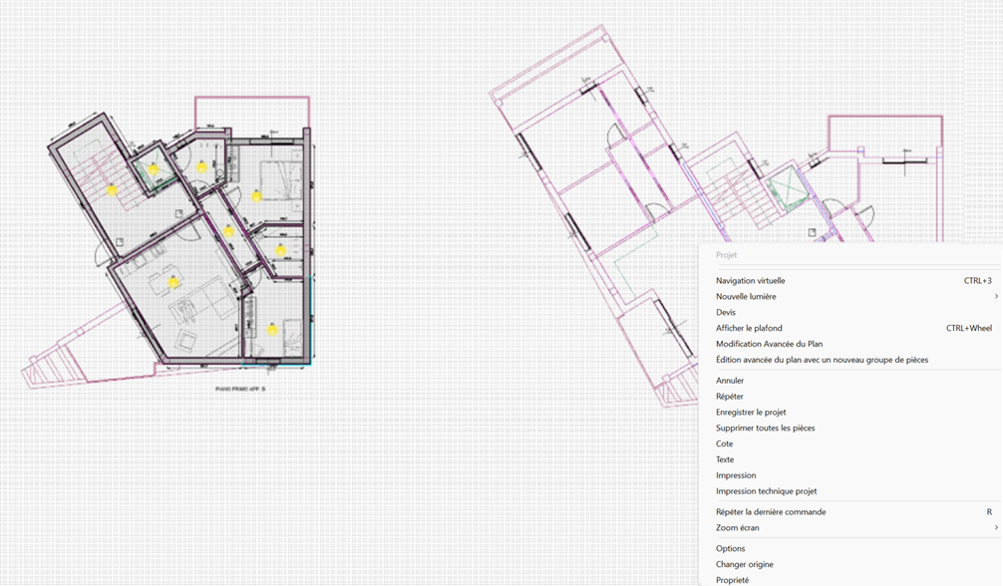

- si plusieurs groupes de pièces sont présents, seuls ceux du groupe de pièces actif seront convertis en entités CAD.
- si vous avez importé un fichier dwg/dxf, le plan sera visible mais figé (le calque appliqué aux différentes entités est figé) ; vous pourrez ainsi redessiner les différents espaces avant de les convertir en pièces.
Édition avancée du plan sur un groupe de pièces multiples

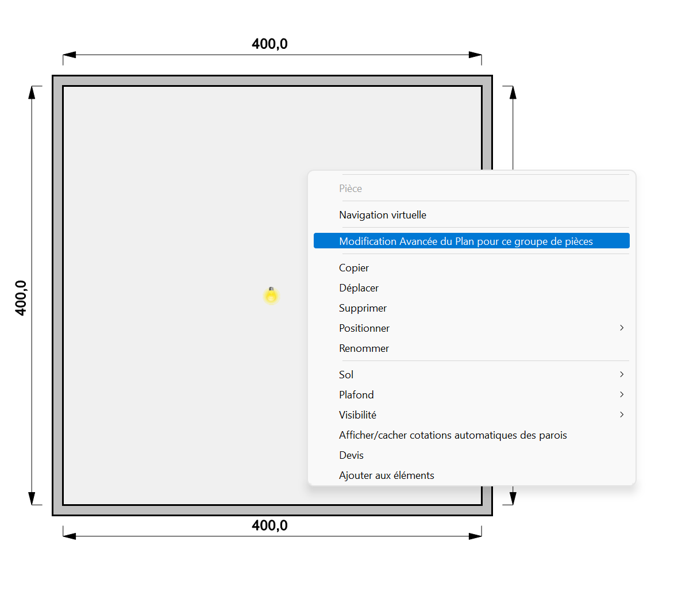

Il est possible d’entrer dans l’Édition avancée du plan directement à partir de la commande présente dans le menu contextuel de la pièce sélectionnée. En cliquant avec le bouton droit à l’intérieur d’une pièce faisant partie d’un groupe de pièces multiples, les commandes suivantes apparaissent :
En sélectionnant la commande « ÉDITION avancée du plan avec ce groupe de pièces », seul le groupe d’espaces contenant la pièce sélectionnée sera converti en entités CAD modifiables. Toutes les pièces des autres groupes non sélectionnés sont figées et visibles sous forme d’entités CAD verrouillées, afin de vous rappeler leur présence, sans qu’elles se superposent aux nouvelles entités CAD que vous allez définir. Remarque : lorsque vous quittez cet environnement pour revenir au Plan standard, ces pièces sont restaurées sans aucune modification.
Si vous cliquez sur le bouton présent dans la barre d’outils de la vue Plan, vous entrez dans l’Édition avancée du plan uniquement pour le groupe d’espaces dont la pièce était active dans le Plan standard.
Édition avancée du plan après « Importer avec l’IA »
Lorsque vous souhaitez importer automatiquement le plan de votre appartement grâce à l’intelligence artificielle, après avoir cliqué sur la commande correspondante dans le ruban multifonction, vous accédez automatiquement à l’Édition avancée du plan. Dans ce cas, les entités CAD reconnues par l’IA sont converties en pièces et vous pouvez poursuivre les modifications en ajoutant les pièces manquantes ou en corrigeant celles reconnues par l’IA.
Cet article est valable pour la version 2026 et les versions ultérieures.
