Cet article présente quelques exemples d’impressions que vous pouvez obtenir à partir des modèles disponibles avec l’installation standard du programme.
Tout d’abord, au bénéfice des utilisateurs qui utilisaient des versions précédentes nous commençons par dire que la représentation graphique du plant a été modifié et rendu conforme aux standards architecturaux, dans lesquels les lignes de tracé des parois sont plus marquées, et s’interrompent à proximité d’ouvertures (portes et fenêtres). Pour les portes qui ne sont pas escamotables, le rayon d’ouverture de la porte est également tracé.
Certains modèles d’impression permettent d’obtenir des impressions techniques pour le poseur riches de détails sur la pose. Voici un exemple de sol avec des détails sur les carreaux posés et à l’endroit où commencer la pose :
… même procédure pour les parois du projet.
Comme vous pouvez le constater, les impressions des parois fournissent également des informations sur la position des objets, les dimensions des tapis ou des poses verticales ainsi que sur les points à partir desquels la pose commence. Cette documentation sera très utile lorsque vous enverrez des informations à l’équipe qui s’occupera de la mise en place de la pièce.
Les images suivantes donnent des exemples des modèles d’impression les plus courants disponibles avec l’application.
Impression en format A4,A3, lettre de la planimétrie avec alignement verticale de la feuille.

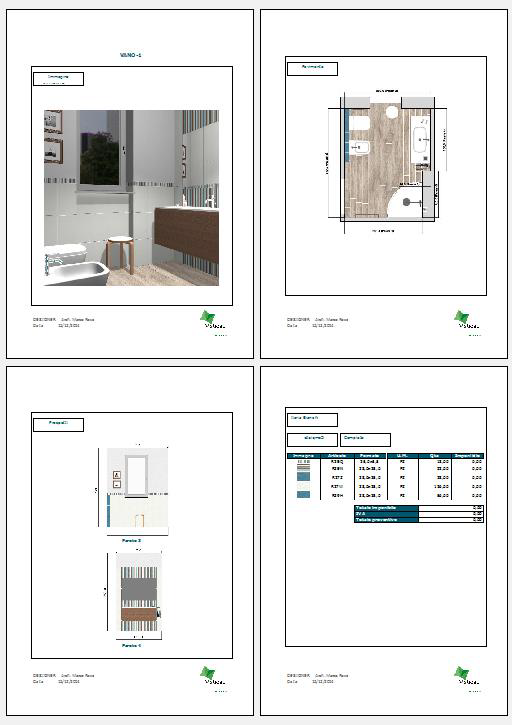

- Impression d’un fichier composé de 5 ou plus feuilles.
- Plant coté
- Plant revêtu avec cartouche du matériel utilisé.
- Parois revêtues avec cartouche du matériel utilisé

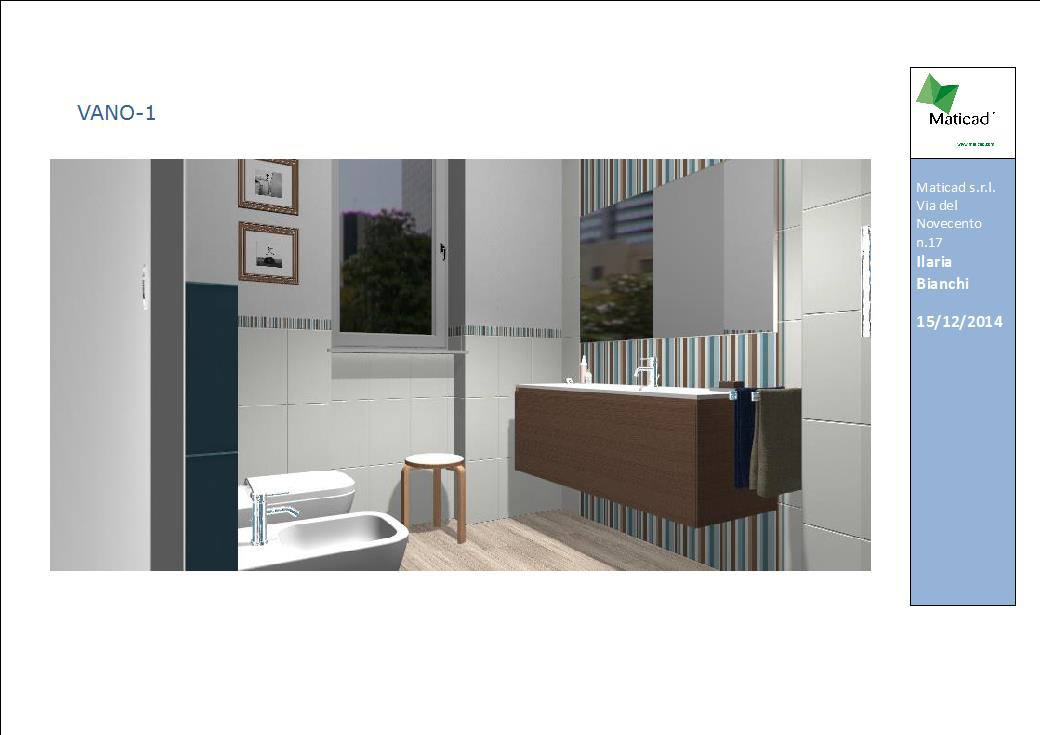

- Images 3D de la scène (l’actuelle fin Navigation)
- Devis de projet

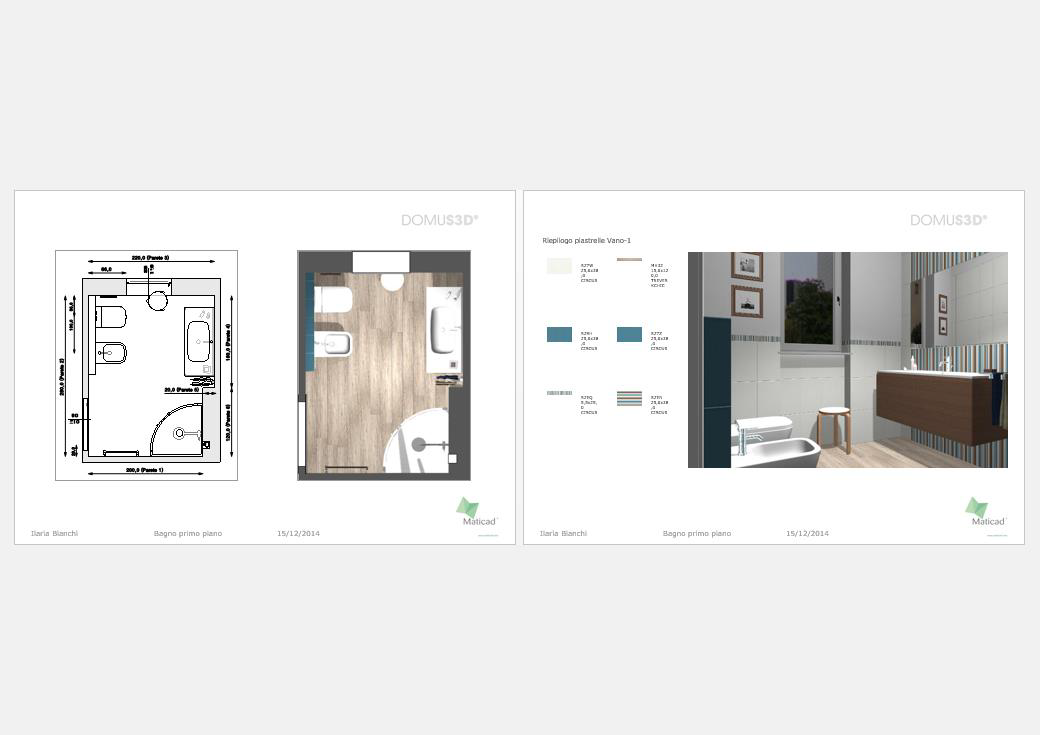

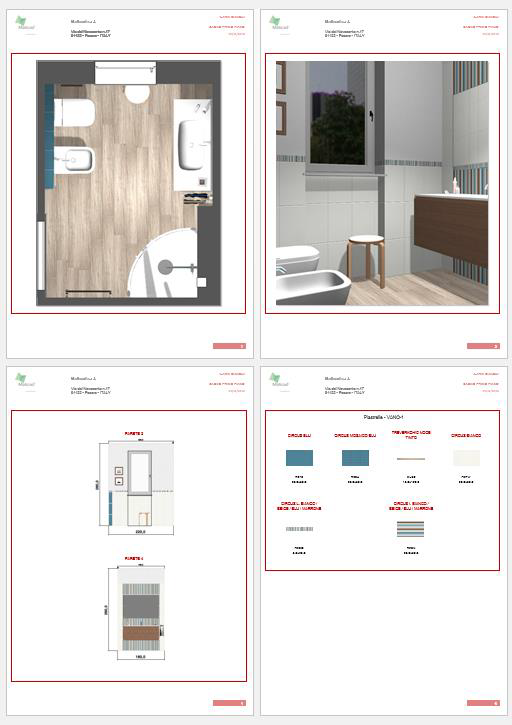

Encore des dossiers avec différents types de mise en page.

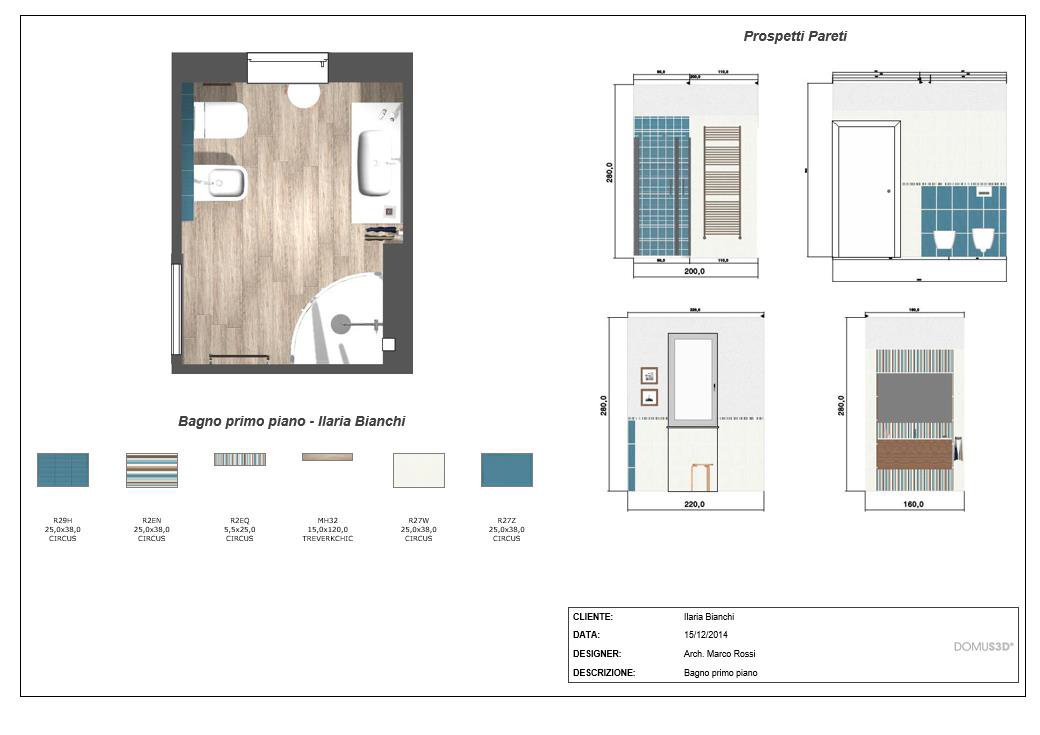

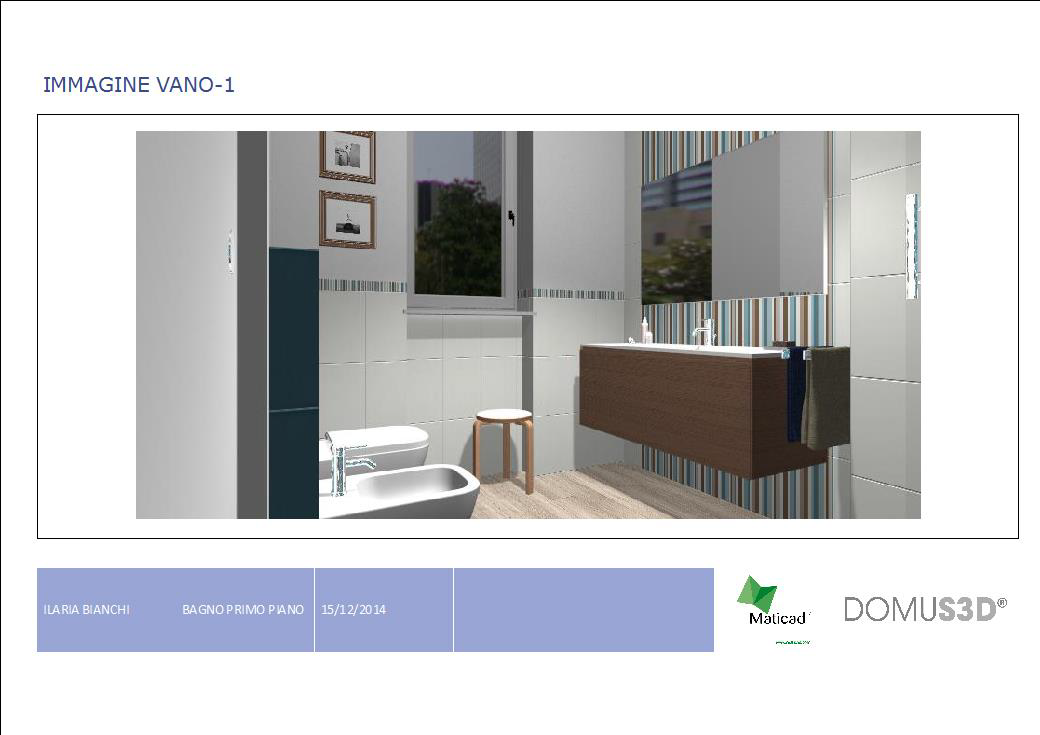

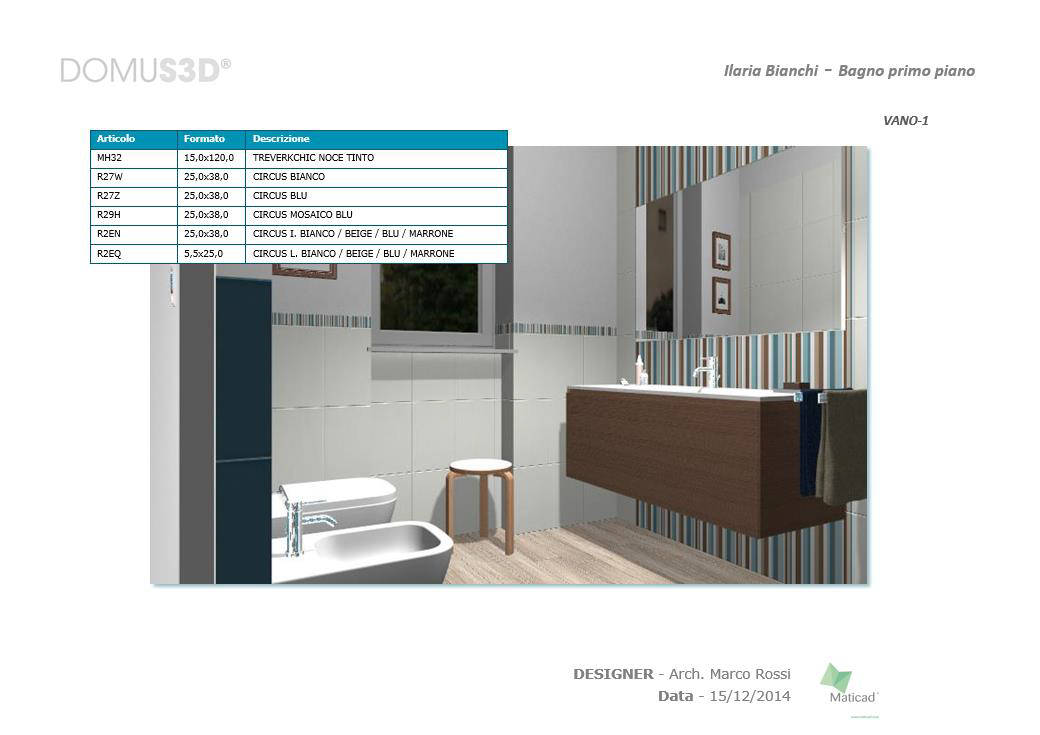

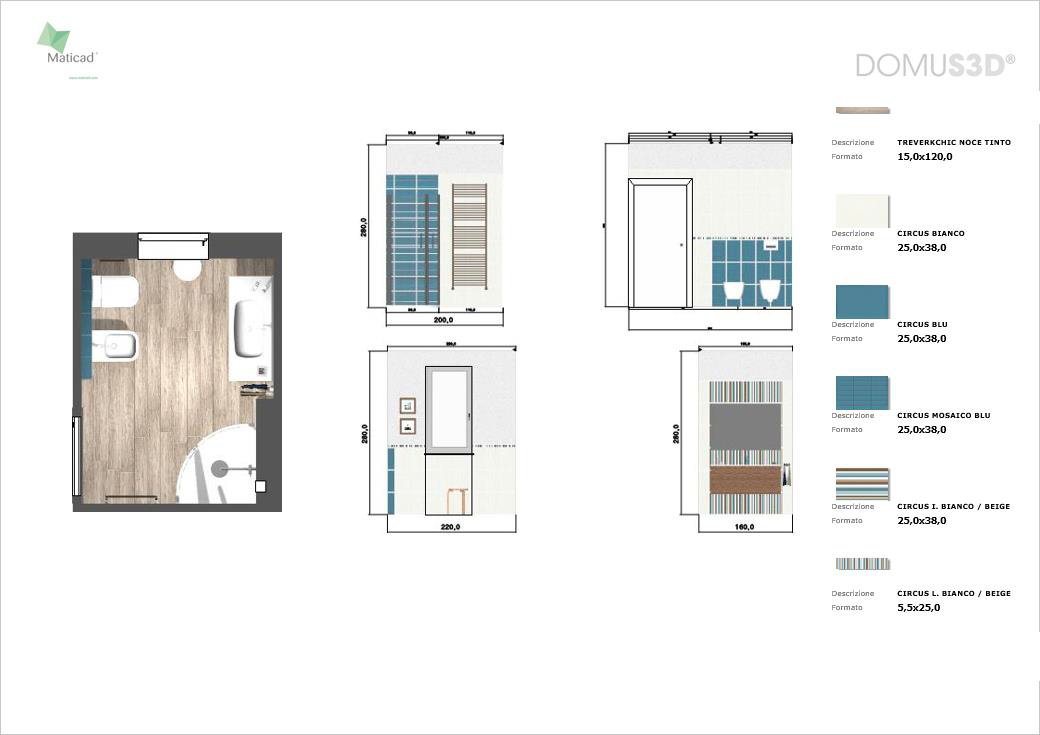

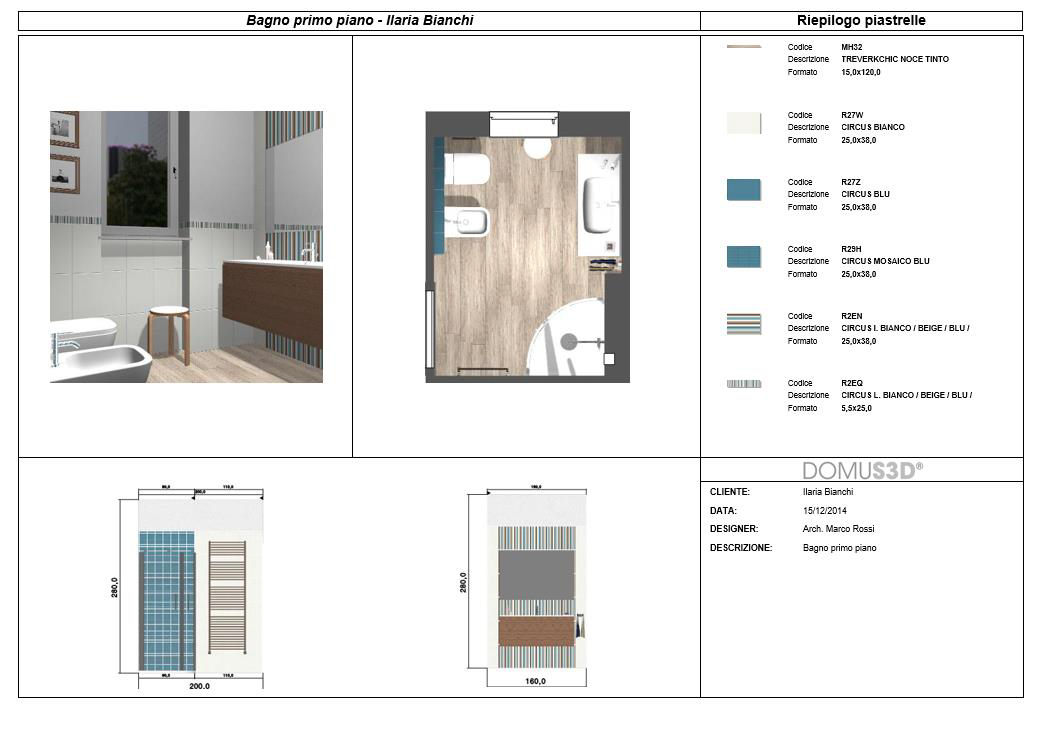

Dans les prochaines images, nous vous présentons quelques exemples de modèles parfaits pour les grands formats (A3), qui se prêtent bien à l’impression de différentes informations sur le projet à l’intérieur de la même feuille.
Cet article est valable pour les versions 2017 et suivantes
