Composer est une application externe qui est installé automatiquement avec l’installation de DomuS3D, qui peut charger les détails du projet (également appelés atomes : ce sont des images de plan, parois, schémas de pose, rendu, ect) pour permettre à l’utilisateur de composer ses dossiers de projet et moodboard de façon personnalisée à l’intérieur de l’espace papier, sans aucune limite dans la disposition ou dans le choix du format d’impression (A0, A1, A5, lettre). Composer offre également des fonctionnalités étendues de personnalisation (annotations, disposition de texte, insertion d'images, etc.).

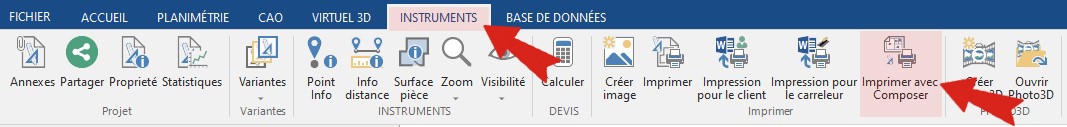

Sélectionnez la commande Imprimer avec Composer, dans la barre d'outils ->Instrument.
À ce stade, DomuS3D demande où enregistrer le paquet d’informations utiles concernant le projet au moment où vous avez sélectionné la commande. Le fichier du paquet a une extension d3p.
Après l’enregistrement, Composer s’ouvre automatiquement avec tout le contenu du projet.

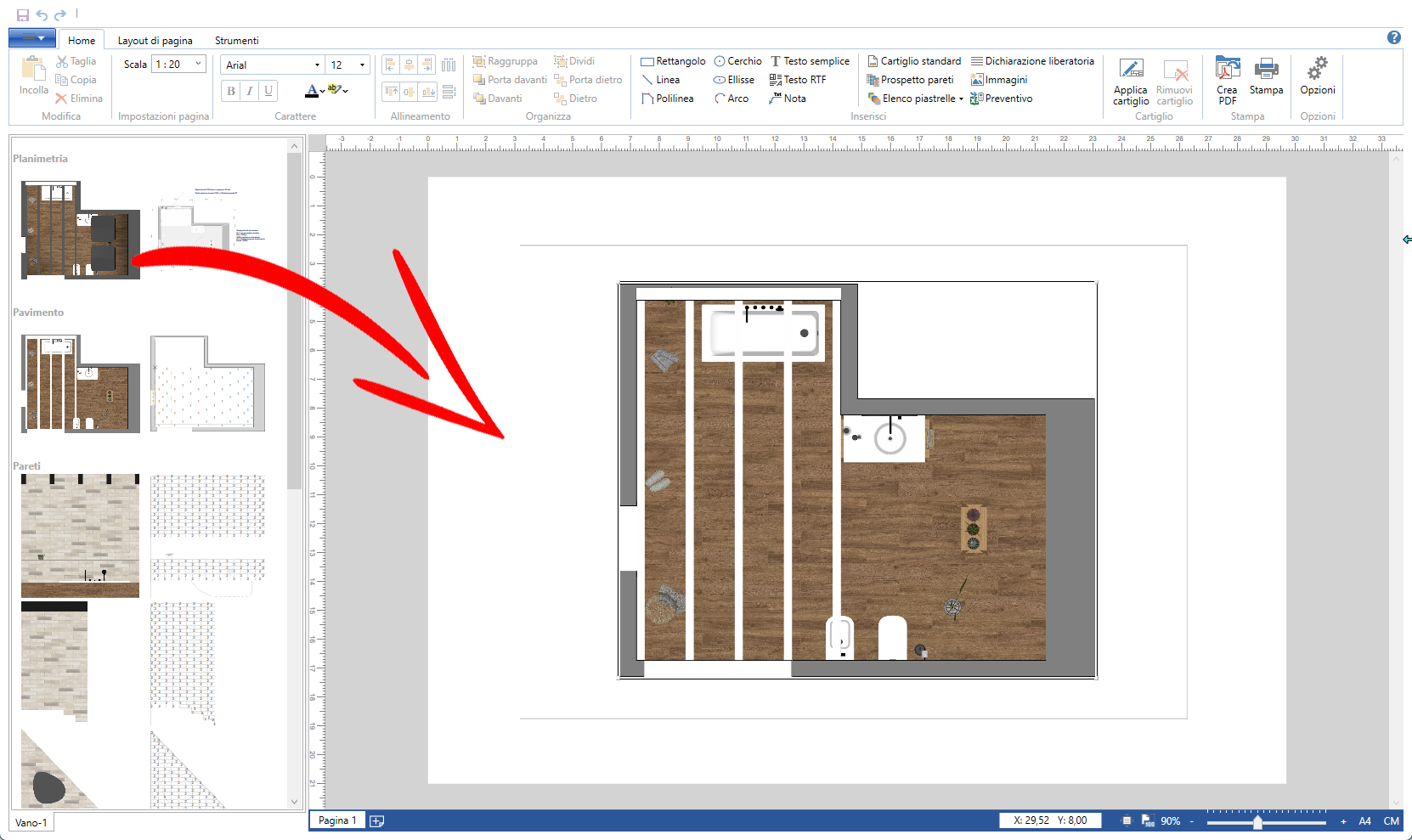

Dans la fenêtre Composants (colonne de gauche) vous pouvez trouver les différents atomes disponibles pour le projet. Sélectionnez un atome et faites-le glisser sur l’espace papier (comme dans DomuS3D).
Puis redimensionnez-le et alignez-le au point désiré. Faites la même chose pour les autres atomes jusqu’à ce que vous trouviez le format souhaité pour l’impression.
En bas de l’écran, vous trouverez le sélecteur de page sur lequel opérer; à tout moment, vous pouvez créer et ajouter d’autres pages.

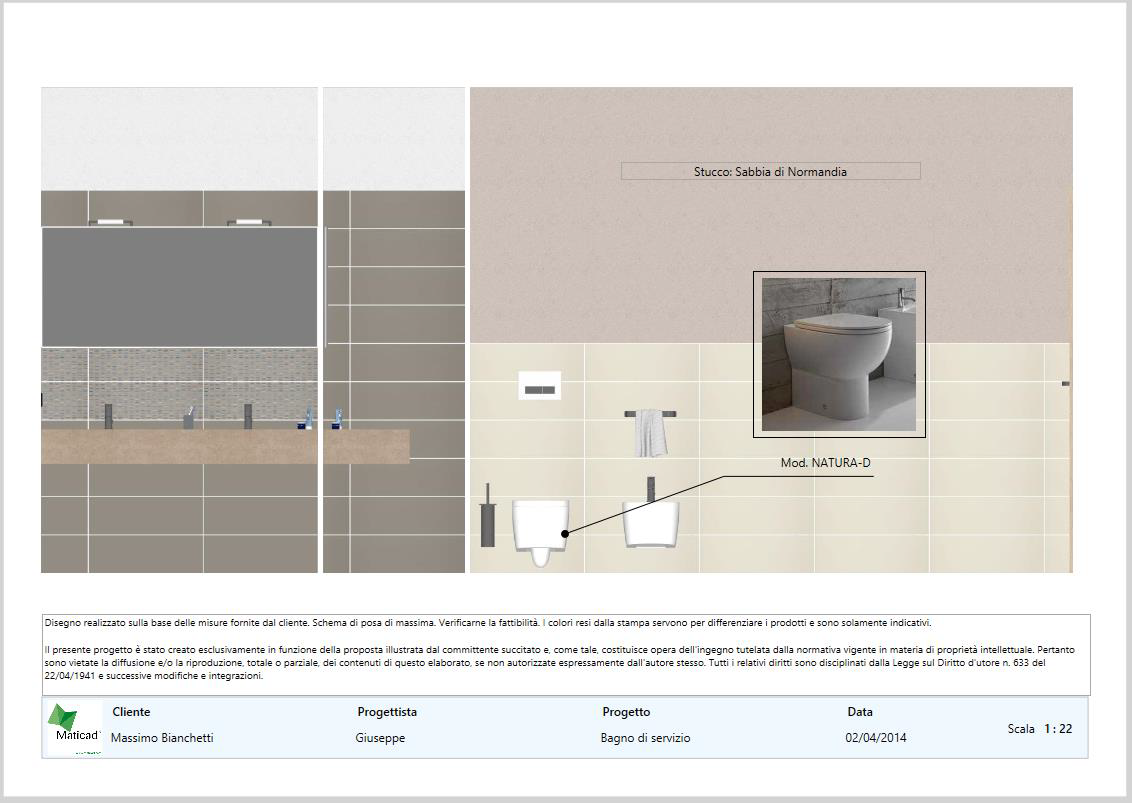

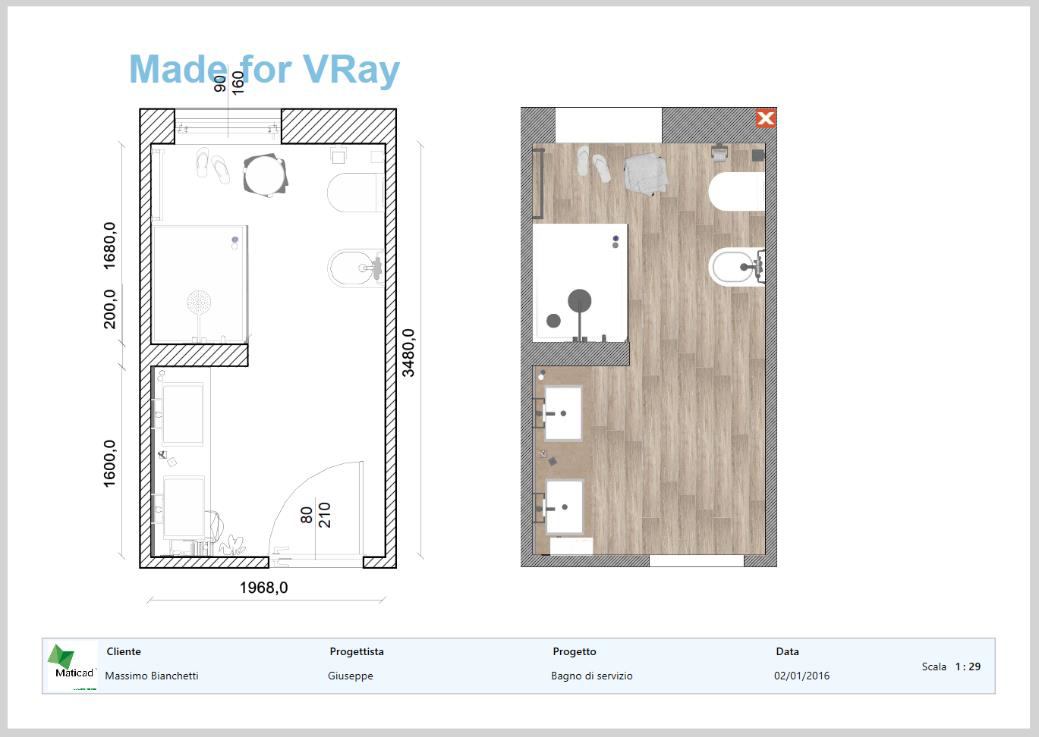

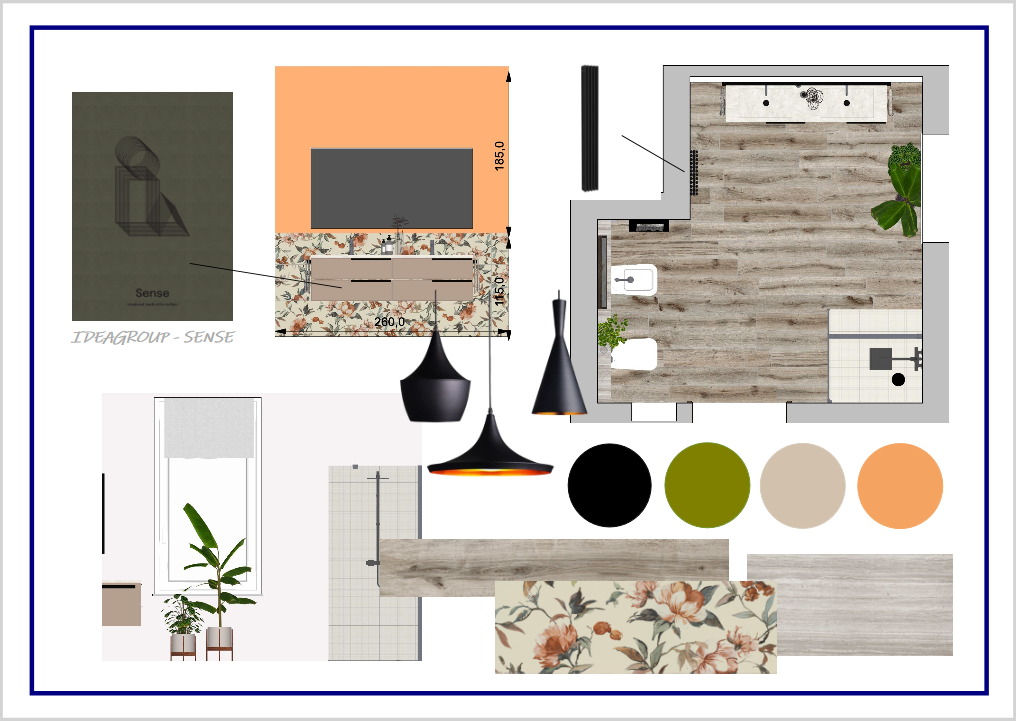

Dans cet article, vous pouvez voir quelques exemples de mise en page créés avec DomuS3D Composer:
SECTION INSÉRER
Dans l'image suivante, vous pouvez voir les outils de personnalisation des impressions, disponibles dans le groupe Insertion de la section Accueil de la barre d'outils:
Rectangle, Ligne, Polyligne, Cercle, Ellipse et Arc : permettent de dessiner des formes CAO de n’importe quelle taille.
Texte et Text RTF: permettent d’insérer un rectangle contenant un texte libre, même sur plusieurs lignes. Le texte peut être aligné au centre du paragraphe, à gauche ou à droite. Complètent la boîte à outils de contrôle de texte le bouton pour déplacer le texte à l’intérieur de la feuille de travail, et celui qui permet de le supprimer.

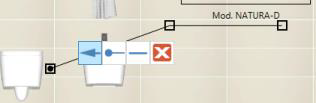

Annotation : permet d’insérer une note en référence à l’un des éléments present dans l'espace papier. C'est une ligne qui part du point que vous voulez souligner et se termine à proximité d’une zone de texte. Comme vous pouvez le voir dans l’image suivante, il existe deux types d’alignement de texte : au-dessus et à la fin de la ligne de référence.
L’image ci-dessous montre comment configurer le type de terminal de la ligne de référence.
Cartouche standard : permet d’insérer le cartouche à la base de la page (Dans le dessin technique, le cartouche est un cadre dans l'espace papier, généralement placé en bas, dans lequel sont contenues toutes les informations nécessaires du projet, telles que le nom du client, le nom du projet, l’échelle, etc.)

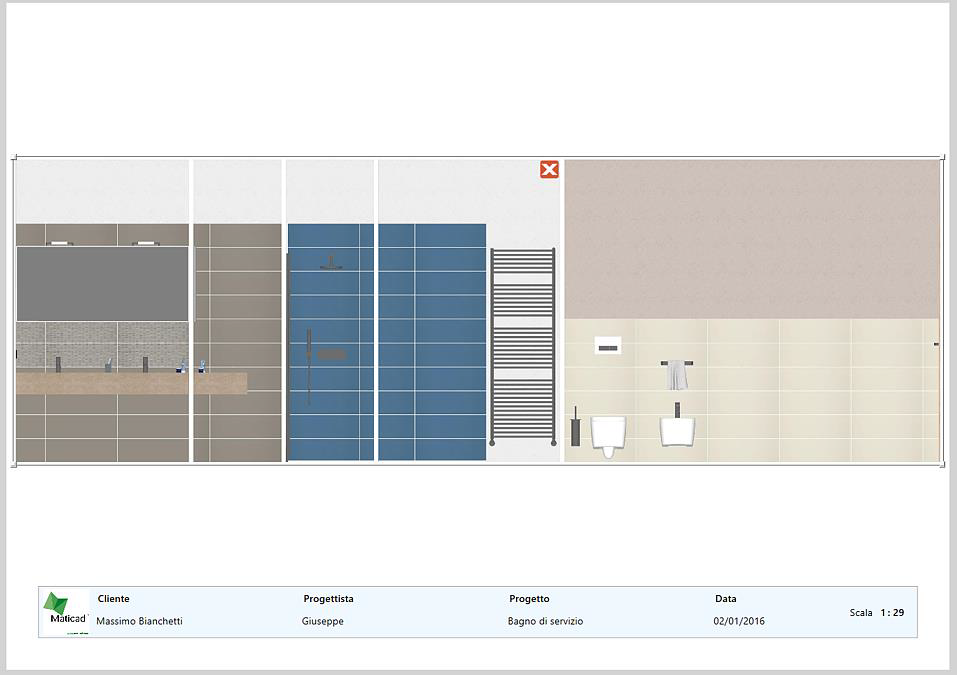

Liste de parois : permet d’insérer une vue éclatée en ligne des parois de la pièce, comme vous pouvez le voir dans l’image suivante. Si l’une des parois est peu significative, on peut l’enlever en cliquant sur l'icone presente en haut de l'image.

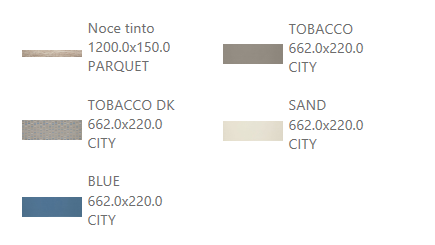

Liste des carreaux : permet d’insérer un tableau qui contient la liste de minimas souhaitée.
Cette liste peut être de trois types:
- carreaux disponibles dans la pièce courante
- carreaux disponibles tout au long du projet
- carreaux contenus dans l’atome sélectionné
Cette dernière option est disponible lorsque vous sélectionnez un atome relatif au sol ou à l’un des revêtements/surfaces revêtus. Le tableau qui contient la liste des carreaux peut être redimensionné de manière à disposer les cellules sur plusieurs lignes/colonnes, comme vous pouvez le voir sur ces images.
Avis à l'utilisateur : permet d’insere un texte qui contient la décharge de responabilité (modifiable dans la fenêtre Options, dans la section Données de l’entreprise).
Images :permet d’importer une image en format JPG et/ou PNG (par exemple, un rendu fait auparavant, ou des references pour les objets de decorations utilisés, des photos réelles du client pour créer le "avant et après", etc.).

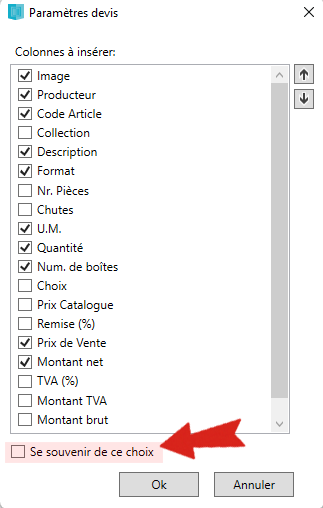

Devis : A partir de la version 2022, dans l’onglet Accueil de la barre d'outils se trouve le nouveau bouton "Devis" qui permet d’insérer dans la brochure le tableau avec le devis du matériel utilisé dans le projet. Lors de l'insertion, vous pouvez choisir les informations que vous souhaitez afficher et vous pouvez aussi enregistrer cette configuration pour les projets futurs, en selectionant "Se souvenir de ce choix".
Le tableau de devis sera inséré à partir de la page actuelle, ou à partir d’une nouvelle page. Le tableau créé occupera toute la largeur disponible de la page.

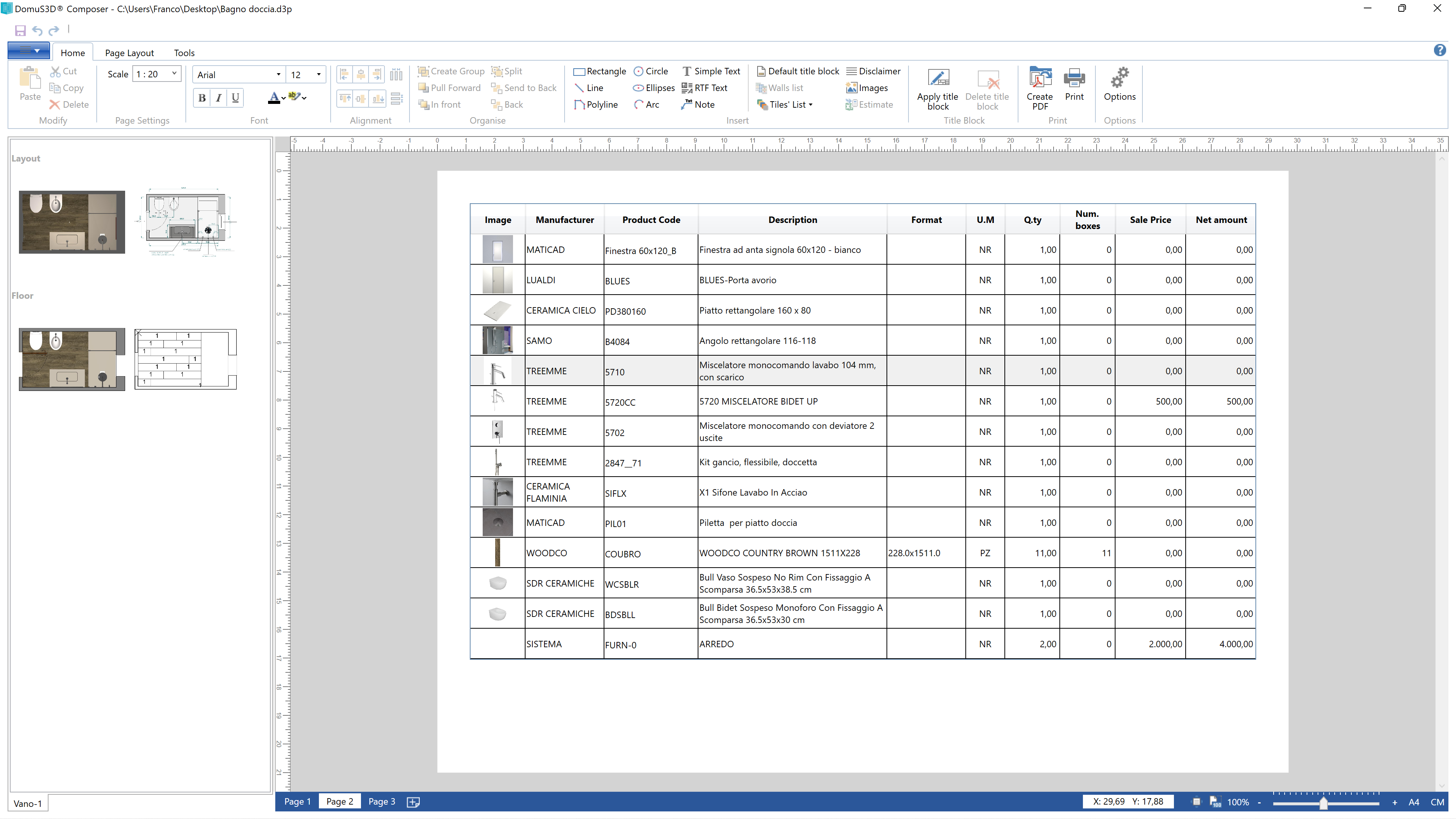

Il est possible d’éditer la valeur de certains champs du tableau (par ex. quantité, num. boîtes, prix de vente, Montant net) avec un double clic gauche à l’intérieur du champ. Le tableau se comporte comme une feuille de calcul et se met à jour automatiquement à chaque modification que vous apportez.
SECTION ALIGNEMENT ET ORGANISER
Ces fonctions permettent d’aligner plusieurs atomes entre eux ou de modifier l’ordre dans lequel ils apparaissent.
AUTRES FONCTIONS

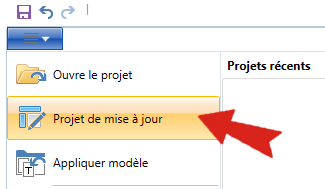

Mise à jour automatique du projet modifié dans DomuS3D

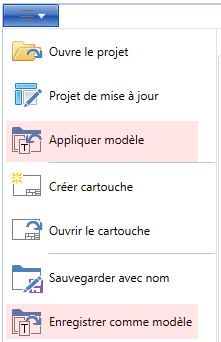

Avec la nouvelle version de Composer, vous pouvez enregistrer le modèle d’impression que vous utilisez dans un projet afin de le rendre disponible pour d’autres projets.
Il est possible de gérer les modèles d'impression et les cartouches, en distinguant ceux distribués par Maticad de ceux créés par l’utilisateur, avec la possibilité d’avoir un aperçu.
QUALITÉ D’IMAGE D’IMPRESSION
Il est possible de convertir en images le format des atomes chargés dans le dossier : cela permet d’avoir une meilleure qualité dans l’impression PDF. Le choix est disponible dans la fenêtre Options.
Cet article est valable pour les versions 2022 et suivantes
