Las tiras LED son tiras, o cintas, en las que se colocan pequeños chips LED a intervalos regulares. Las tiras pueden ser de varios metros y tonos de luz, posicionadas generalmente para resaltar lugares de tránsito, por ejemplo: escalones; o de lugares de trabajo como puede ser debajo de los estantes sobre la encimera en una cocina, o también alrededor de objetos, como pueden ser los espejos.
La característica de las LED es la de suministrar luz de fuerte intensidad con un consumo energético muy limitado, con una distribución luminosa diferente a la de las luces comunes como pueden ser los focos o las luces de neón.

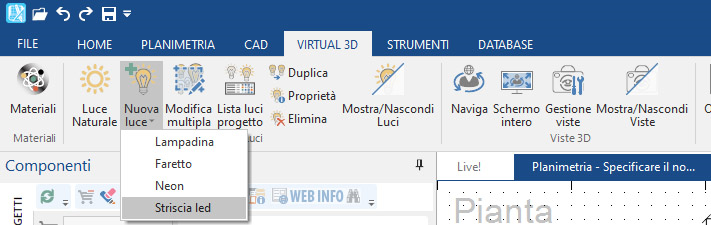

Puedes realizar una tira de LED utilizando el comando Nueva Luz -> Tira de LED presente en la sección “VIRTUAL 3D” de la Barra de Herramientas.
Una vez activado el comando, puedes trazar una o más líneas con el botón izquierdo del ratón, que representan la trayectoria geométrica de la tira de luz.
En cada clic se fija el punto de aplicación de una parte de la tira: parecido a los comandos CAD “Línea” y “Polilínea”. En la fase de trazado, puedes hacerlo trazando líneas perpendiculares con la tecla “O”. También puedes acceder a un menú contextual, haciendo clic con el botón derecho del ratón, donde tienes a disposición los siguientes comandos:
- Punto 2D: permite indicar un punto proporcionando sus coordenadas 2D (x, y): esta modalidad puede ser útil cuando se conoce un punto exacto en las coordenadas (x,y) de la escena, información que se puede obtener utilizando el comando Herramientas en Info punto.
- Continuar: continuar el diseño a mano alzada en planimetría.
- Finalizar: cierra y confirma el trazado de la tira LED apenas trazada (como alternativa se puede usar la tecla ENTER);
- Cancelar: cancela el comando y elimina la tira de LED.

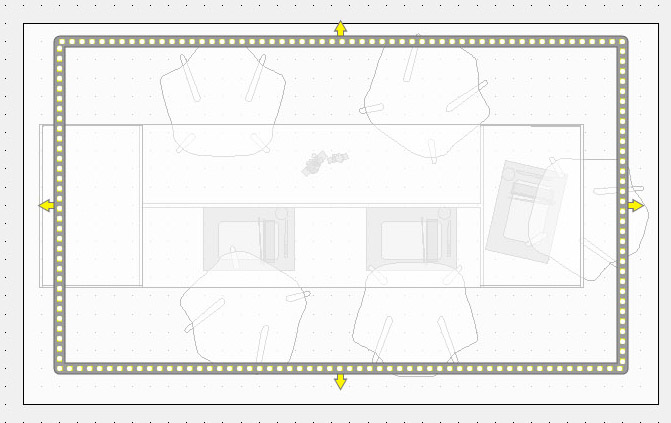

Con una tira de LED se pueden trazar diferentes formas, a partir de una simple línea o polilínea, incluyendo curvas o incluso crear geometrías más articuladas como por ejemplo letras o trazos artísticos. Para crear una tira de LED con caraterísticas más complejas, te aconsejamos utilizar geometrías 2D CAD del diseño geométrico como borradores de fondo (usando líneas, polilíneas, arcos, etc.) que luego pueden ser "copiadas" aprovechando los correspondientes snap, en la fase de trazado de la tira de LED.
Una vez finalizado el diseño del perfil de la tira, debes indicar la orientación de la luz en base a la posición y al efecto que quieres obtener en la fase de rendering. Una tira de LED puesta debajo de los estantes de la cocina, deberá tener la luz orientada hacia abajo, mientras que si se ha posicionado en un falso techo, la luz debería estar dirigida hacia las paredes de la habitación.

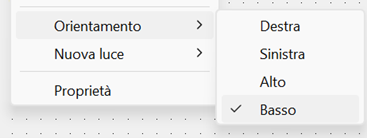

Para acceder a la función Orientación, haz un clic derecho sobre la tira de LED en planta y selecciona dicho comando desde el menú contextual. Elige la dirección de la luz que retengas más oportuno: según la orientación elegida, la representación gráfica de la tira asume un aspecto diferente:
| Alto | Bajo |
| Izquierda | Derecha |
En el menú contextual que aparece haciendo un clic derecho sobre la tira de LED, vemos a disposición los siguientes comandos comunes a las otras tipologías de luz artificial:
- Encender/Apagar: permite encender/apagar la fuente de luz sin eliminarla del proyecto. El estado actual de la luz está representado gráficamente;
- Eliminar: permite eliminar la luz del proyecto;
- Propiedades: pemite acceder a la ventana de propiedades y modificar los valores (ver el artículo Luz artificial KB174)
- Duplicar: permite duplicar en serie la fuente de luz;
Igual que con otras luces, es posible seleccionar la tira de LED con un clic derecho del ratón en la vista de Navegación 3D y acceder a la ventana de propiedades, o bien es posible moverla con el comando Mover 3D.
A este tipo de luz no puede asociarse un archivo IES.
También es posible crear una tira de LED en la ventana Pared 2D y puede resultar útil, por ejemplo, para crear formas particulares o letras luminosas en la pared.
Accede a la ventana Pared 2D donde deseas aplicar la luz y utiliza los comandos de la barra de herramientas CAD para trazar la geometría de la tira. Después de haber diseñado el perfil completo podrás unir las entidades gráficas trazadas en una única polilínea con el comando Polilínea de Selección.
Selecciona la polilínea apenas creada mediante un clic derecho del ratón y ejecuta el comando Crear tira de LED. Inserta el valor de la distancia desde la pared y confirma con OK. La tira de LED apenas creada será visible en la ventana Pared2D donde la has creado, pero la podrás ver en la ventana de Navegación Virtual.
Veamos un ejemplo de aplicación de una tira de LED alrededor de un elemento de decoración presente en un proyecto:
Comienza abriendo la ventana Pared2D donde deseas insertar la tira de LED (desde la ventana de Navegación virtual, hacer clic en “Modificar revestimiento” y luego indica con un clic izquierdo la pared elegida).
Crea la polilínea 2D que recorre el contorno del elemento: puedes crear directamente la polilínea con el comando “Polilínea” de la barra de herramientas CAD, o bien, crear diferentes entidades geométricas y luego unirlas utilizando el comando “Polilínea de selección”.

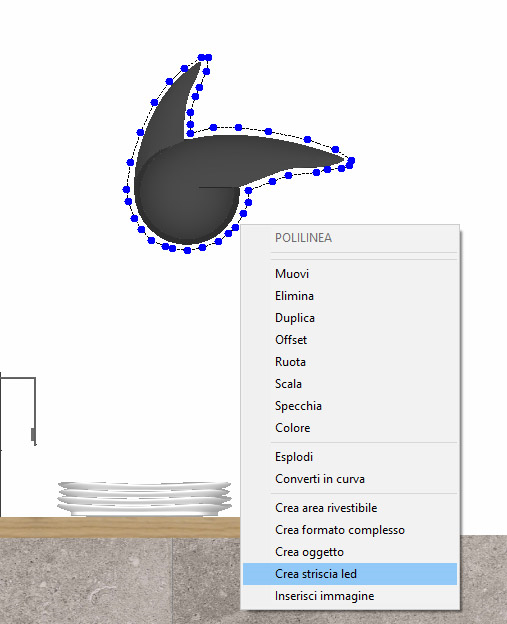

Haz clic con el botón derecho del ratón sobre la polilínea y selecciona el comando “Crear tiras de LED”. Configura la distancia de la pared y confirma con Ok.
Finalmente te aconsejamos configurar manualmente la orientación de la luz.
Este artículo es válido para la versión 2020 y posteriores
