En esta sección del capítulo se mostrarán algunos ejemplos de impresiones posibles de obtener, partiendo de modelos disponibles con la instalación estándar del programa.

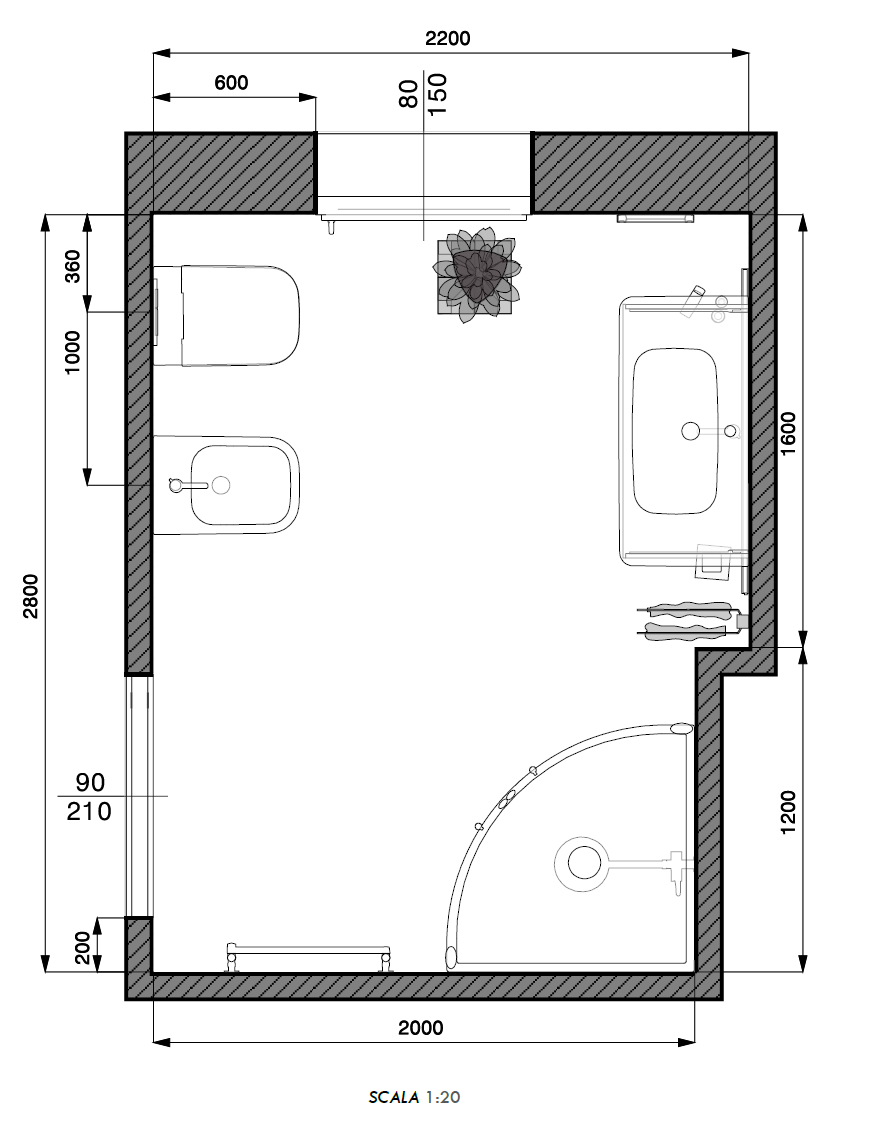

Ante todo, para beneficiar a los usuarios que utilizaban versiones anteriores a VENUS, se da a conocer que la representación gráfica de la planta ha sido modificada y se ajusta a los estándares arquitectónicos, en los cuales las líneas de trazado de las paredes son más marcadas y se interrumpen en la cercanía de las aperturas (puertas y ventanas). Para las puertas que no son correderas, además, se representa el radio de la abertura de la puerta.

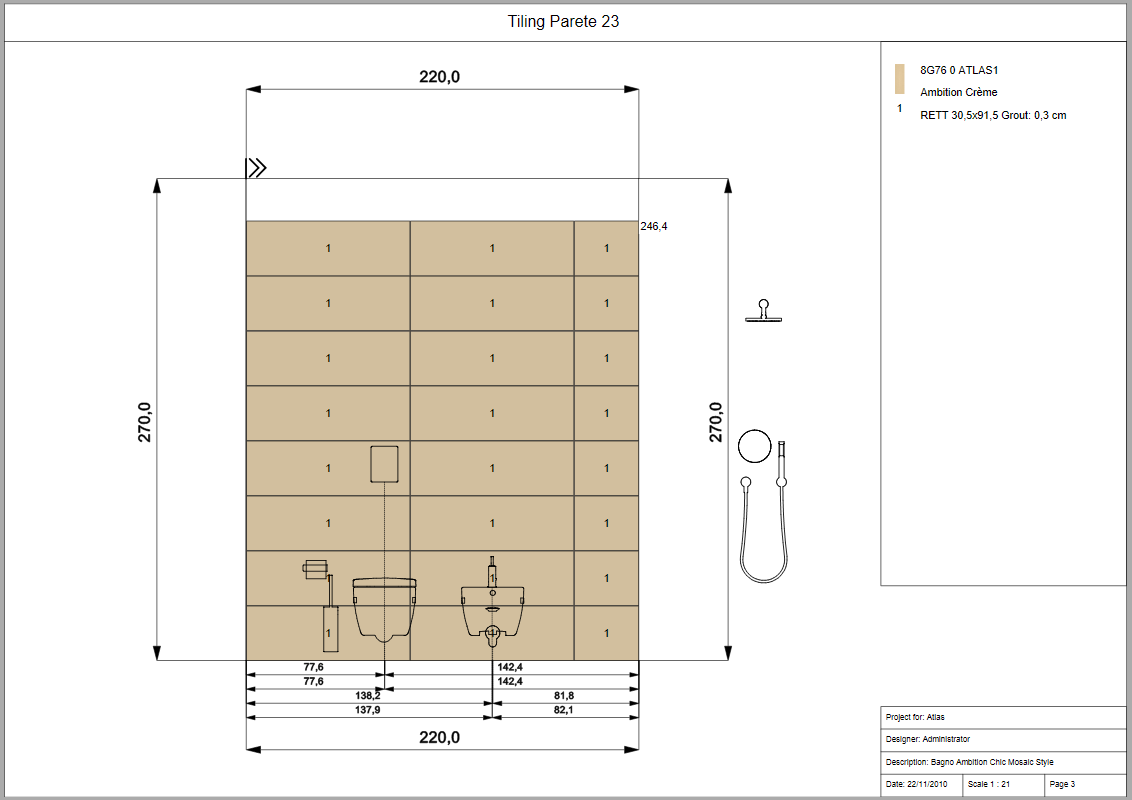

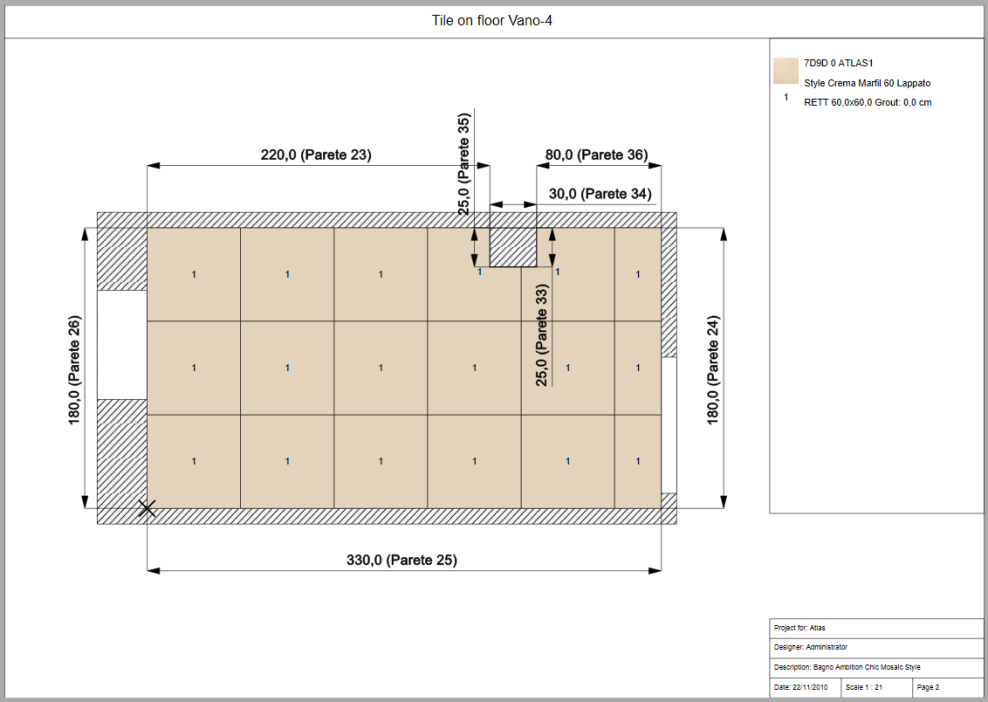

Algunos modelos de impresión permiten obtener impresiones técnicas para el colocador ricas en detalles para el trabajo de colocación. Este es un ejemplo de pavimento con detalles en los azulejos a colocar y con el punto desde el cual comenzar la colocación…

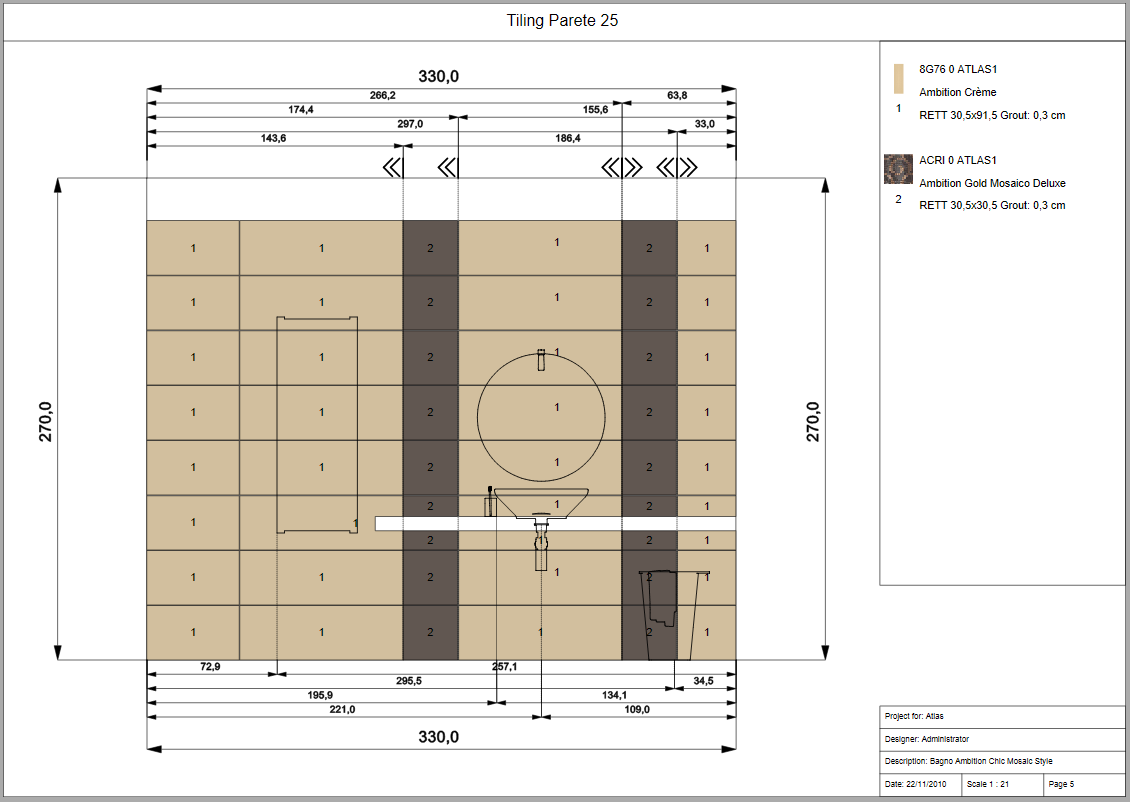

… de manera similar en las paredes del diseño.
Como se puede ver, las impresiones de las paredes proveen también información sobre la posición de los objetos, sobre las dimensiones de las alfombras o de las colocaciones verticales así como de los puntos desde los cuales partir con la colocación. Esta documentación será muy útil cuando se enviará información al equipo que se deberá ocupar de preparar el espacio.
En las próximas imágenes se indican algunos ejemplos de modelos de impresión más comunes, disponibles con la Aplicación.
Impresión en formato A4, A3, carta de la planimetría con alineación vertical de la hoja

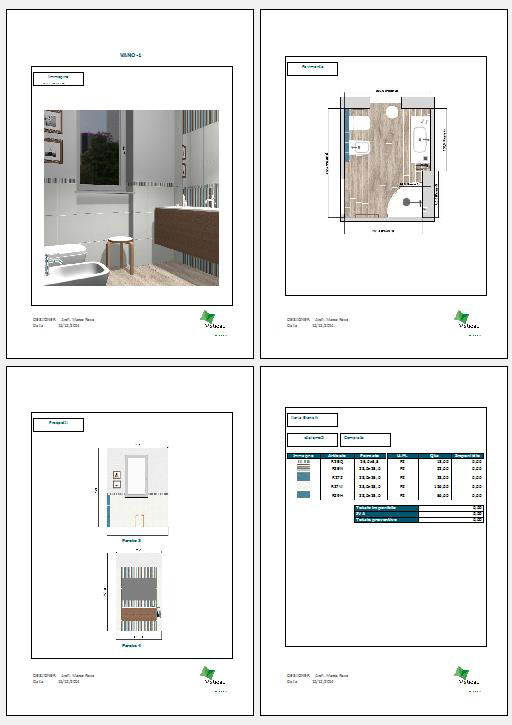

Impresión de un documento compuesto por 5 o más hojas:

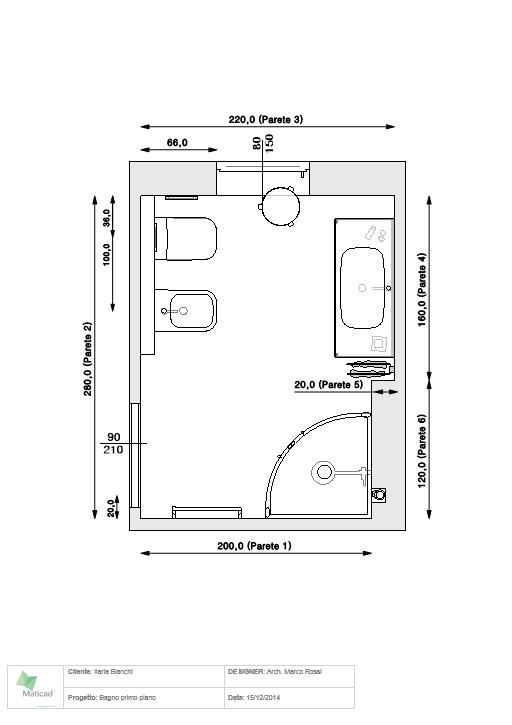

Planta acotada
Planta revestida con detalle del material utilizado
Paredes revestidas con detalle del material utilizado

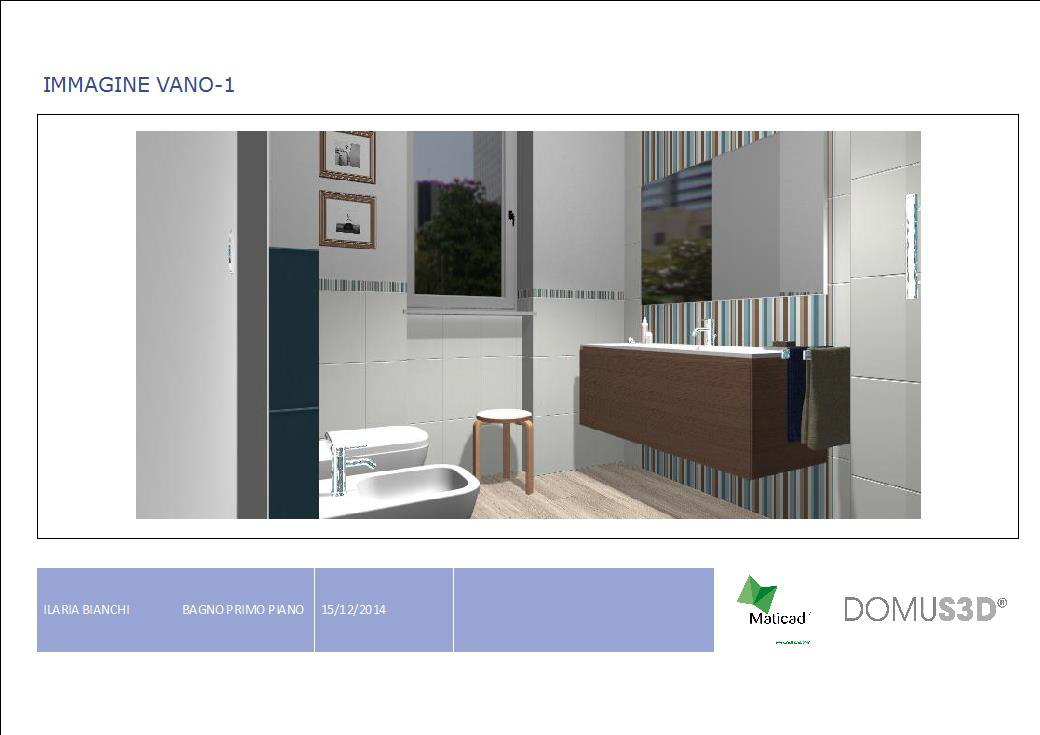

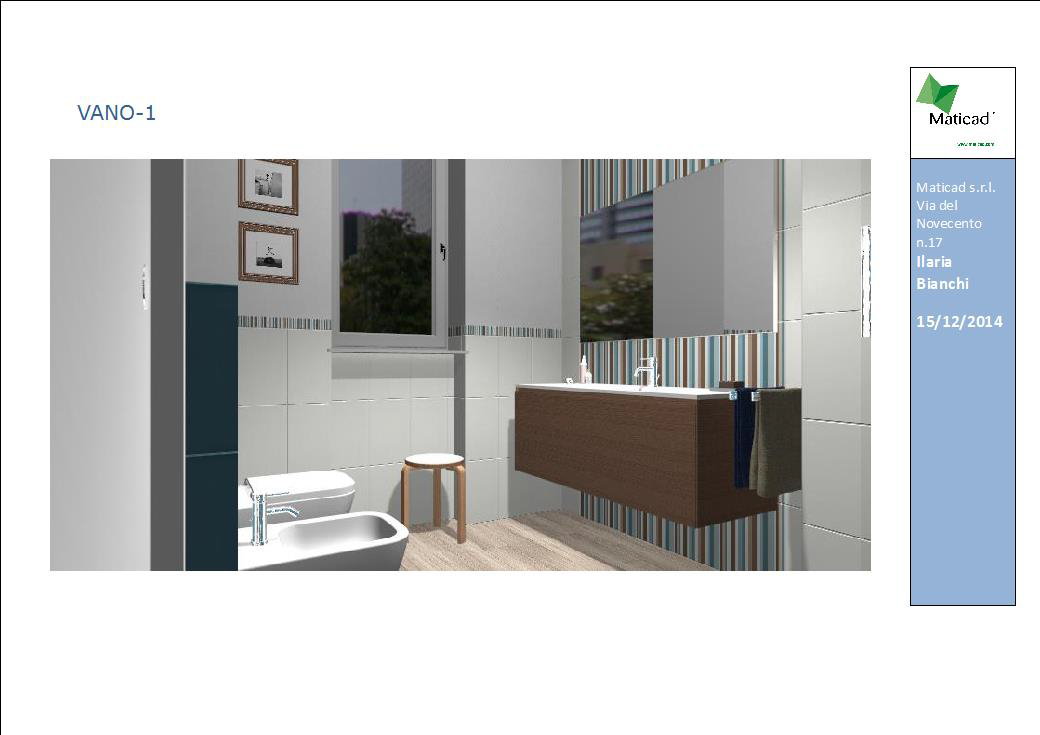

Imagen 3D de la escena (actual vent. Navegación)
Presupuesto de diseño

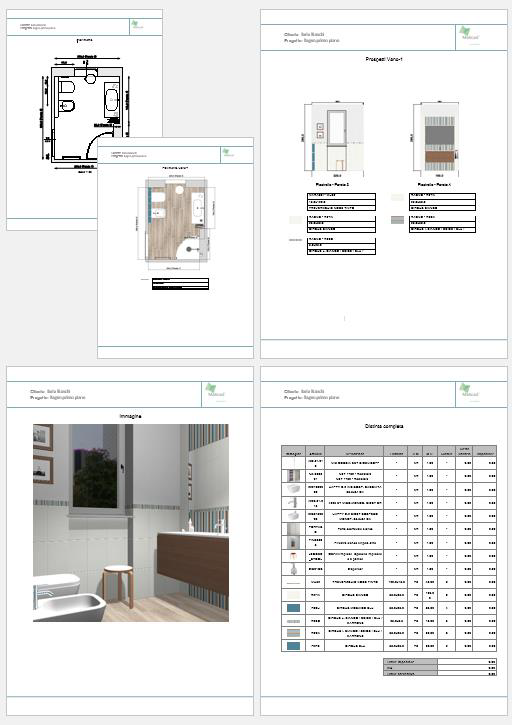

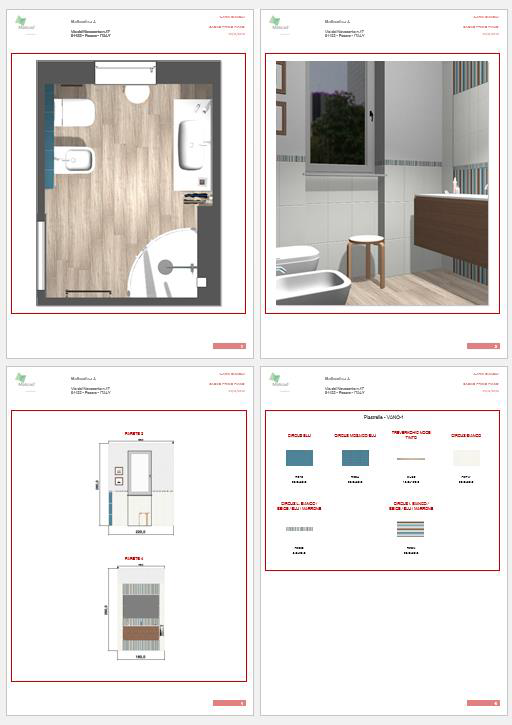

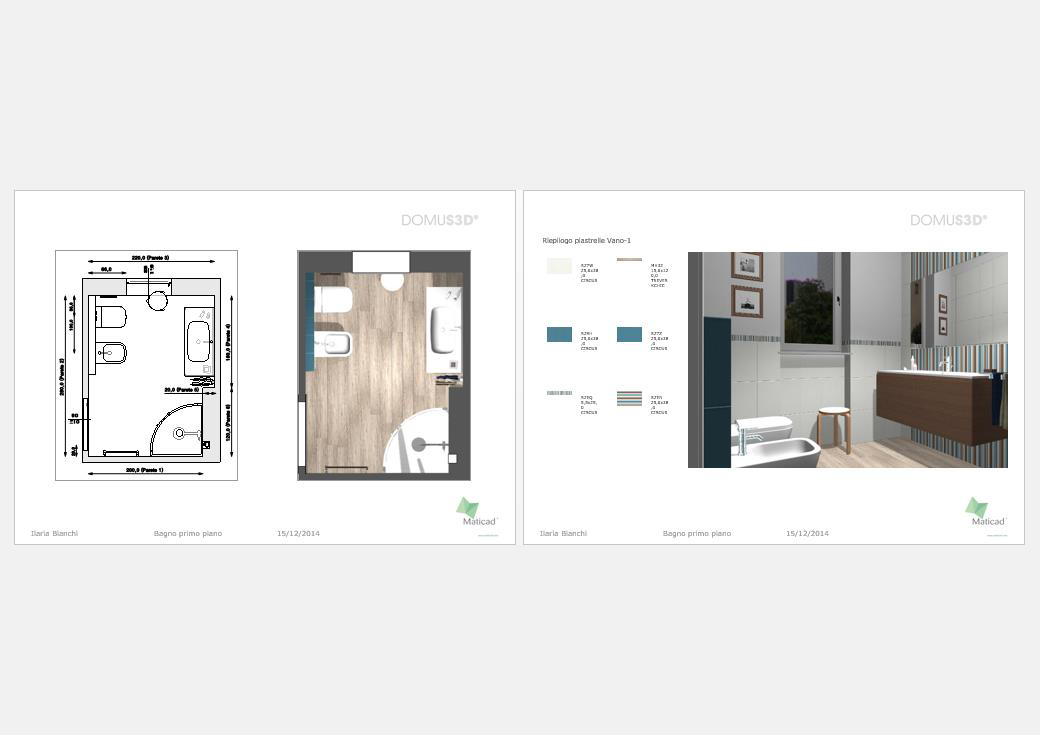

Ancora fascicoli con differenti tipi di impaginazione.

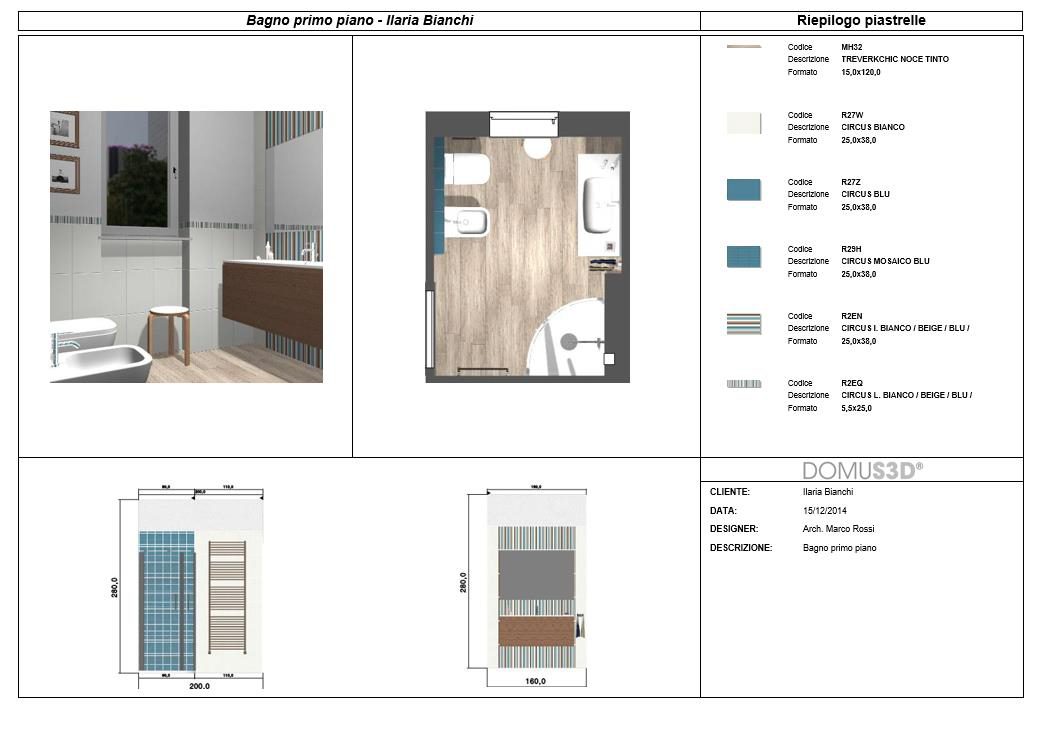

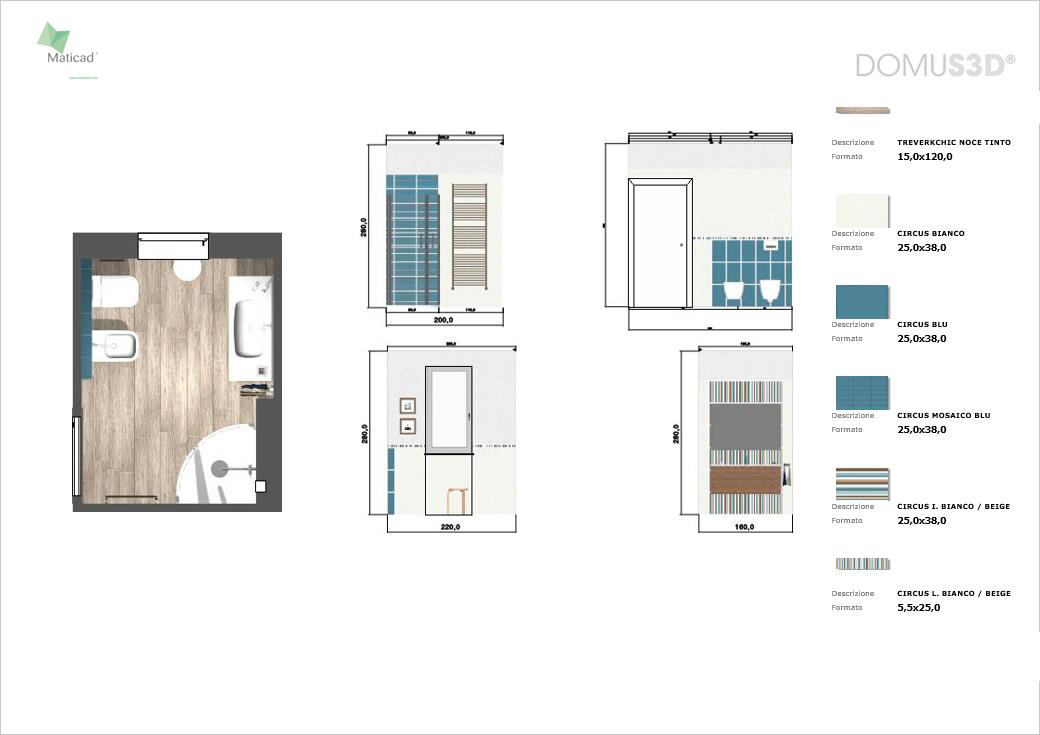

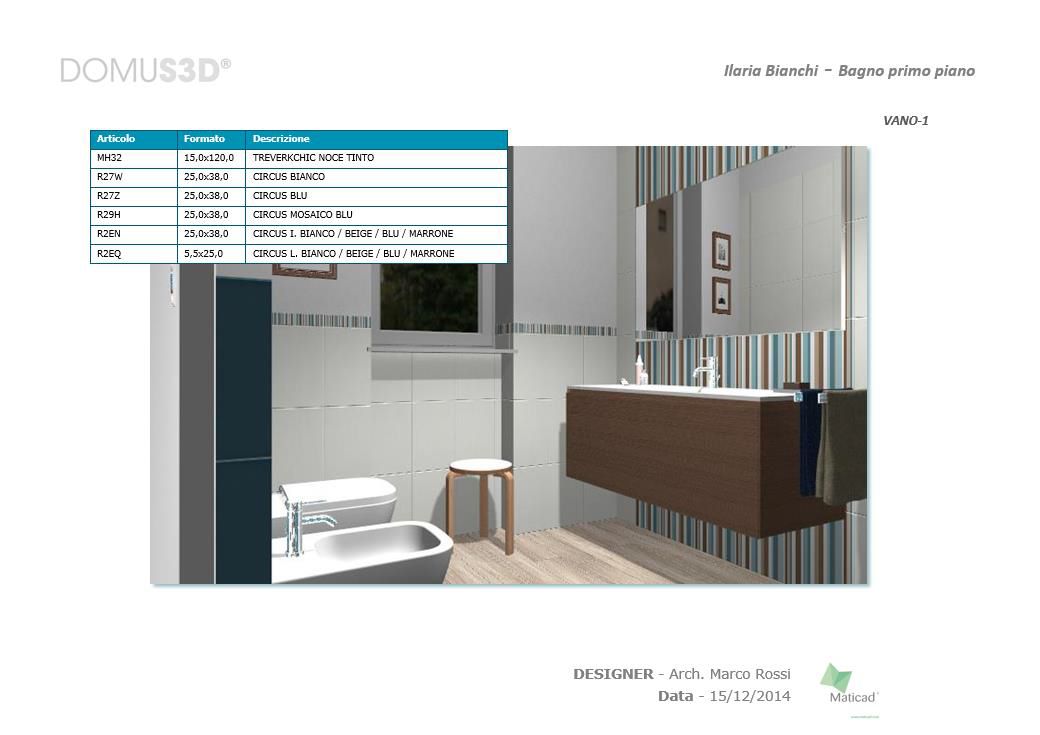

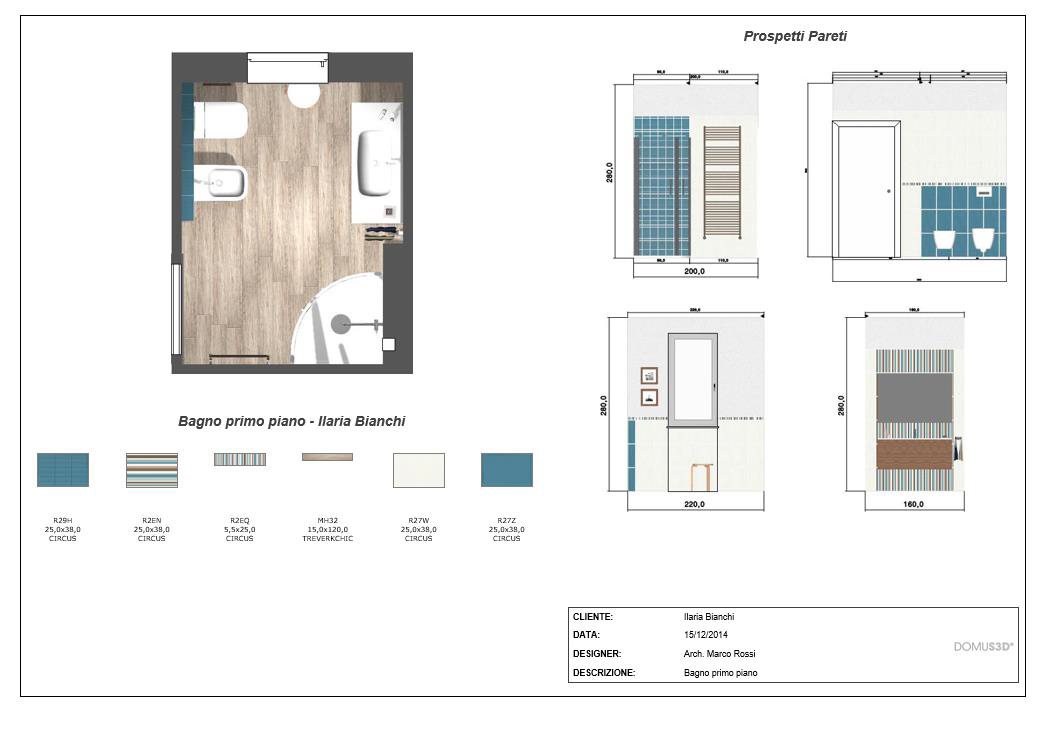

Nelle prossime immagini, invece, seguono alcuni esempi di modelli ideali per formati di grandi dimensioni (A3), che si prestano bene alla stampa di diverse informazioni sul progetto all'interno dello stesso foglio.
Este artículo es válido para la versión 2017 y siguientes
