Luz natural (sol + cielo)

En V-Ray es posible simular la luz del sol y la del cielo a través del VRaySun y VRaySky que trabajan en simbiosis.

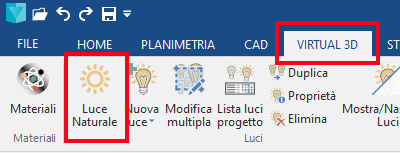

Para acceder a la ventana con la configuración de estos tipos de luces, selecciona el comando “Luz Natural” de la Tab "Virtual 3D" (desde ventana Planimetría) y de la Tab "Navegación" (desde ventana Navegación virtual) del menú superior.

Gestión del sol

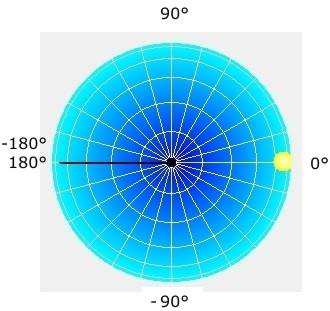

Tenemos que imaginar que nuestro plano de proyecto está justo en el centro de la esfera azul (donde vemos el "punto negro") y el sol gira a su alrededor.
La "línea negra" corresponde a la sombra generada en función de la ubicación de la esfera luminosa.

También puedes mover el sol directamente desde la esfera solar que aparece en planimetría, girándola en torno a la planta del proyecto.

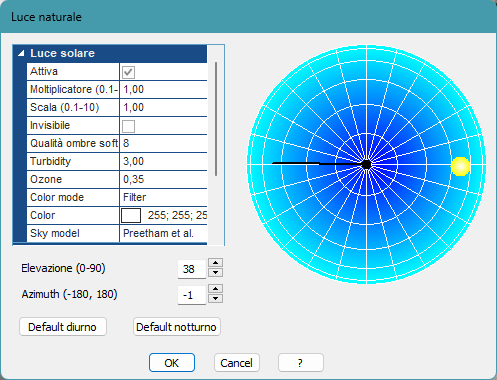

Parámetros de la luz del sol

Activar: este parámetro permite desactivar/activar la luz solar. Cuando se desactiva, la imagen generada aparece iluminada por el cielo, que simula la iluminación indirecta ambiental. Se aconseja desactivar esta luz solo en el caso de interiores ciegos (sin ninguna abertura o ventana que pueda hacer entrar la luz natural), pues su presencia, aunque no influya, hace más lento el proceso de renderizado por los cálculos que el programa debería efectuar. A este fin, es útil seleccionar el botón Nocturno por defecto.
Esta luz da a las superficies un efecto más realista que las luces artificiales de lámparas y focos, tal y como sucede en la realidad.

Multiplicador (0.1 - 10): este parámetro indica la intensidad de la luz emitida. El valor estándar definido es 1. Actuando sobre este valor es posible atenuar o aumentar la intensidad dentro del espacio. Obviamente es necesario efectuar alguna prueba de rendering pequeña (o parcial) para entender si y cómo intervenir respecto al valor estándar.

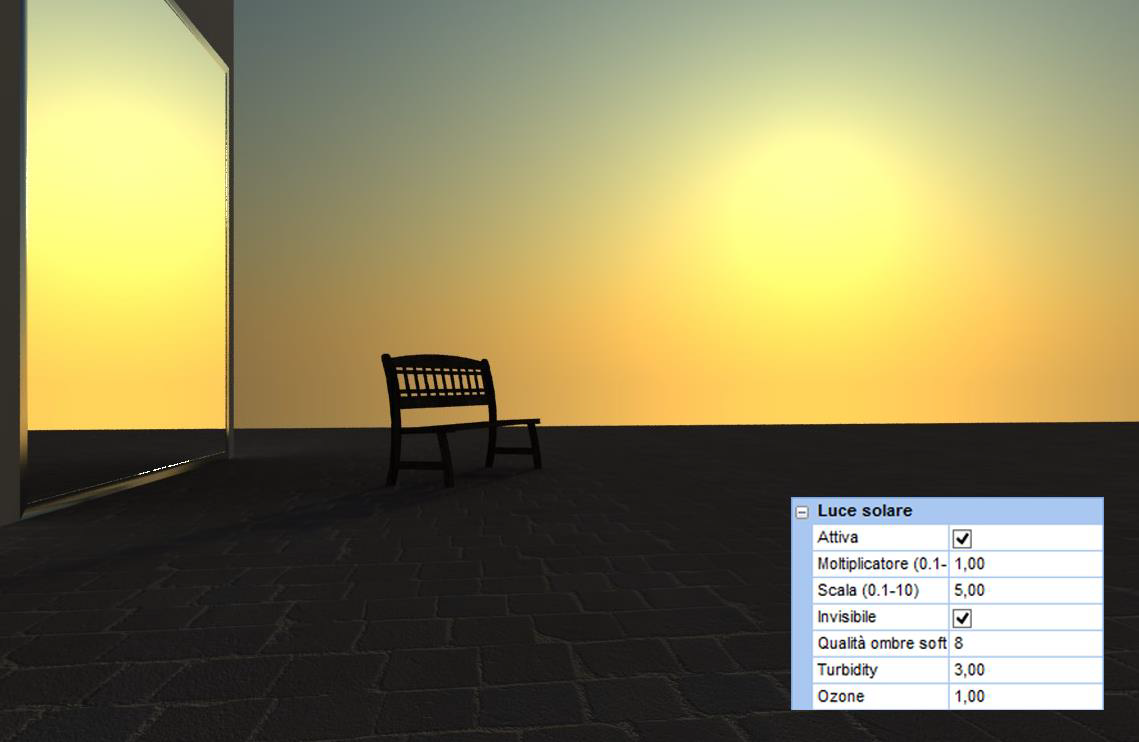

Escala (0.1 - 10): indica la dimensión, el diámetro con el que se representa el disco solar. El valor estándar definido es 1. Si se aumenta el valor se obtienen sombras proyectadas con más degradado.

Invisible: cuando está activado, el sol no está visible ni en la imagen de rendering ni en los reflejos.

Calidad sombras soft (0 - 50): este parámetro indica la calidad del esfumado/degradado de la sombra. A mayor valor corresponde una calidad mayor de esfumado, pero se requiere un mayor tiempo de renderizado.

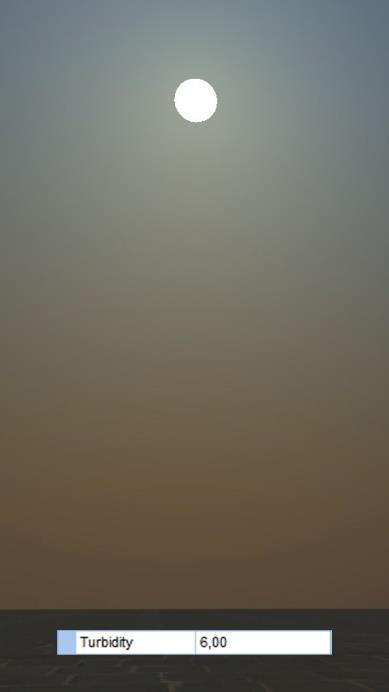

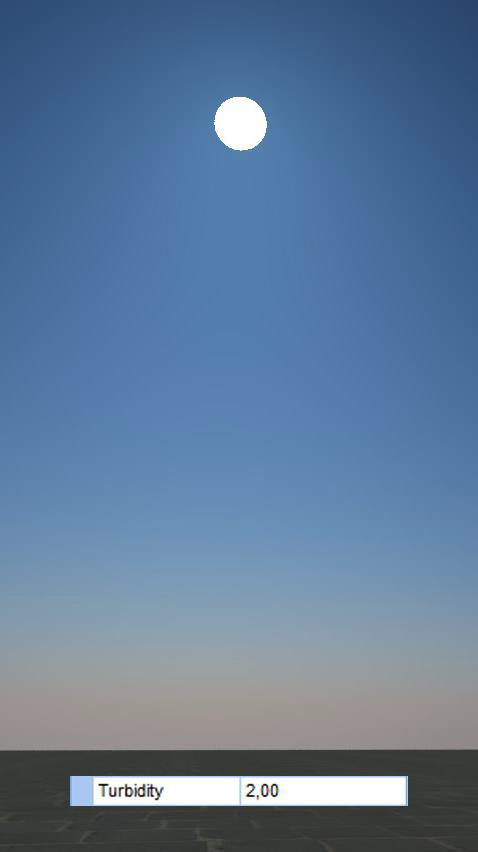

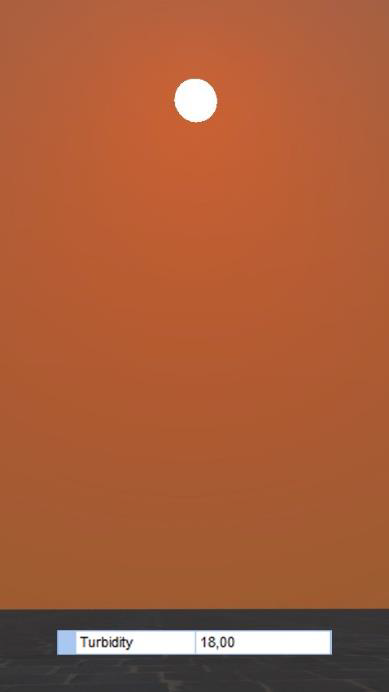

Turbidity: con este parámetro se determina la cantidad de polvo atmosférico. El Turbidity influye también en la coloración del cielo cuando el sol está desactivado y reduce la potencia de la luz solar, con valores superiores a 10, la sombra proyectada por el sol tiende a desaparecer. Con valores bajos se obtiene un cielo limpio con una fuerte coloración celeste y un sol intenso típico de ambientes montañosos. Con valores más altos se logra una coloración del cielo amarillo/anaranjado útil para reproducir ambientes metropolitanos, con presencia de polvo y smog. El intervalo de valores configurables va de 2,0 a 20,0.

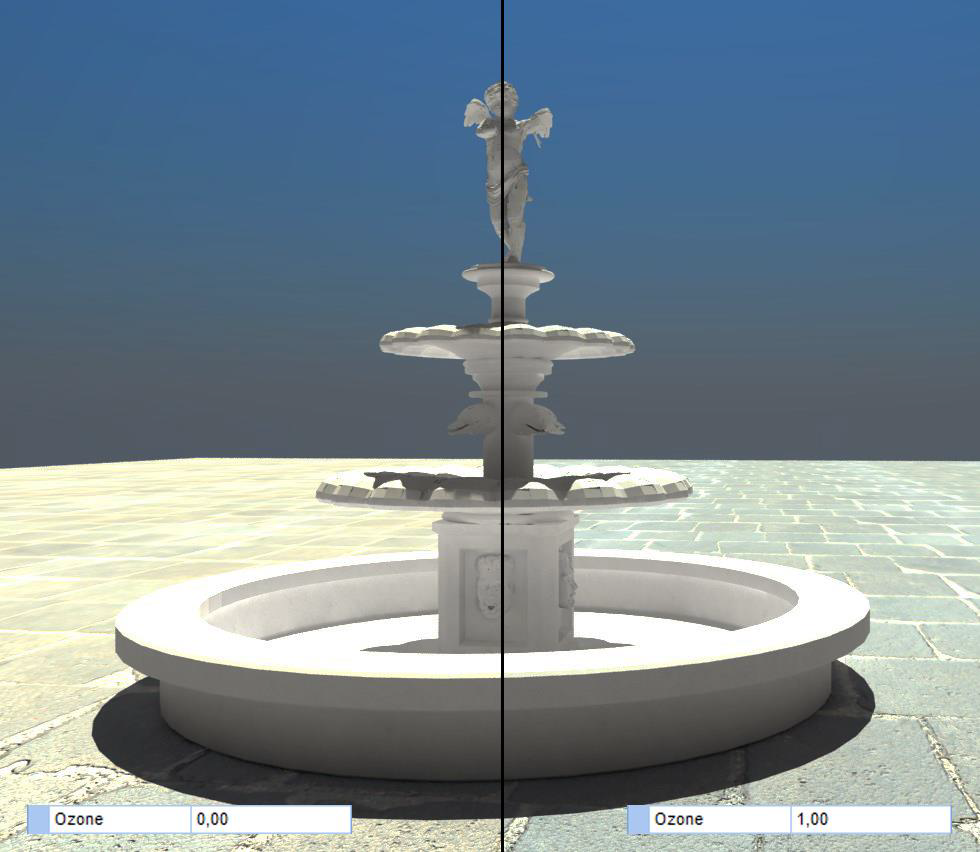

Ozone: este parámetro influencia el color de la luz producida por el VRaySun. Valores próximos a 0,0 producen una luz solar más cálida que tiende al amarillo, mientras que valores cercanos a 1,0 producen una luz más fría que tiende al azul claro. El uso de este parámetro lleva a tener unos cambios mínimos en la iluminación del espacio.

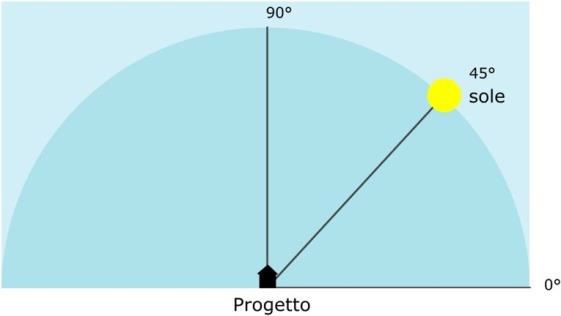

Elevación (0 - 90): valor expresado en grados que indica la posición del sol en la vertical. En la imagen de la derecha, un ejemplo del sol posicionado a 45°.
La simulación representa el cielo con el proyecto ubicado en el centro. Desplazando la posición del sol hacia 0° se obtiene el efecto de una iluminación menos intensa, típica del amanecer o del atardecer. Mientras que a 90° se obtiene una luz más intensa ubicada en la vertical del diseño, situación típica de mediodía.

Se aconseja modificar la elevación del sol haciendo clic con el Ratón Sx en el pequeño círculo amarillo y arrastrándolo con el cursor a una nueva posición. El desplazamiento con el cursor influye simultáneamente tanto la Elevación como el Azimuth.

Azimuth (-180, 180): valor expresado en grados que indica la posición ocupada por el sol en la horizontal. Se aconseja desplazar la posición del sol haciendo clic con el Ratón Sx en el pequeño círculo amarillo y arrastrándolo con el cursor a una nueva posición. El desplazamiento influye simultáneamente tanto el Azimuth como la Elevación.

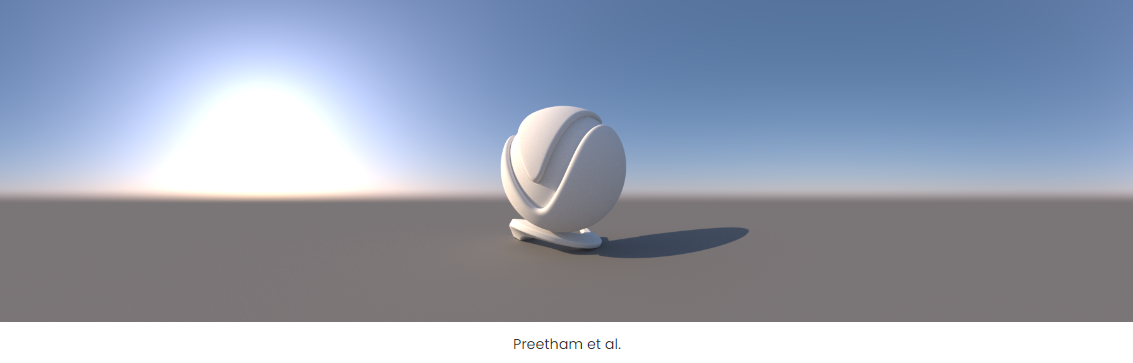

Sky model: especifica el modelo y el efecto que quieres utilizar.

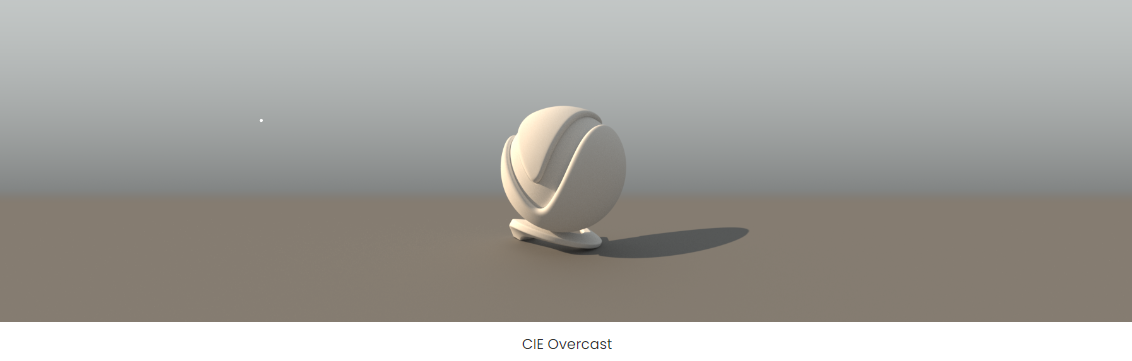

El cielo estándar CIE se construye a través de algoritmos más o menos complejos que definen unas condiciones atmosféricas estándar, entre ellas CIE Sky Overcast, asociado a condiciones atmosféricas de cielo predominantemente nuboso. La luminancia de la bóveda celeste es independiente de la posición del sol, tiene un valor que varía en una proporción de 1/3 desde el horizonte hasta el cenit (90°) donde se alcanza el valor máximo de luminancia.

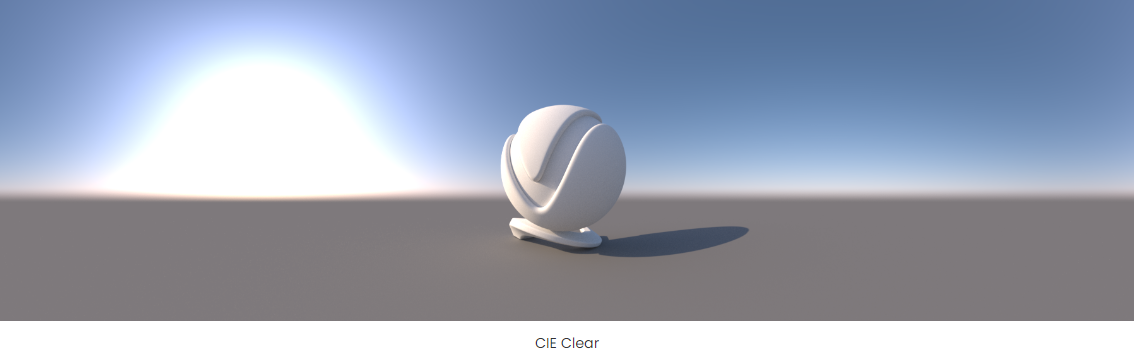

El modelo CIE Sky clear está asociado a condiciones de cielo completamente despejado, la posición del sol es una variable fundamental en el cálculo de la luminancia instantánea.

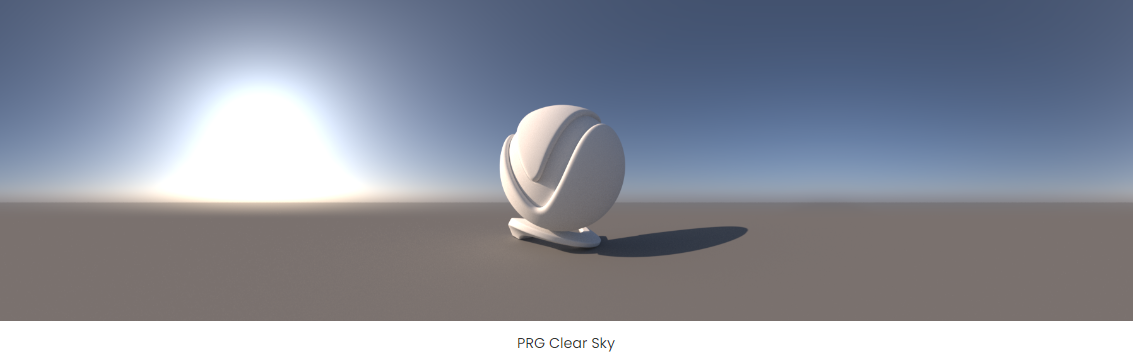

PRG Clear Sky (presente desde la versión 2023), por otro lado, mejora la atmósfera en situaciones de atardecer/amanecer.

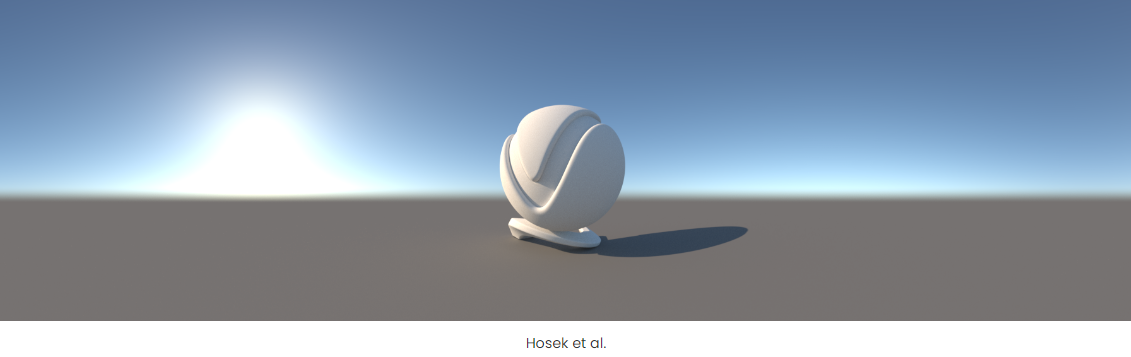

Aquí hay unos ejemplos:

Environment
Desplazándonos por la lista de parámetros de luz natural, en la parte inferior encontramos el ENVIRONMENT, que es la luz indirecta proveniente del cielo.

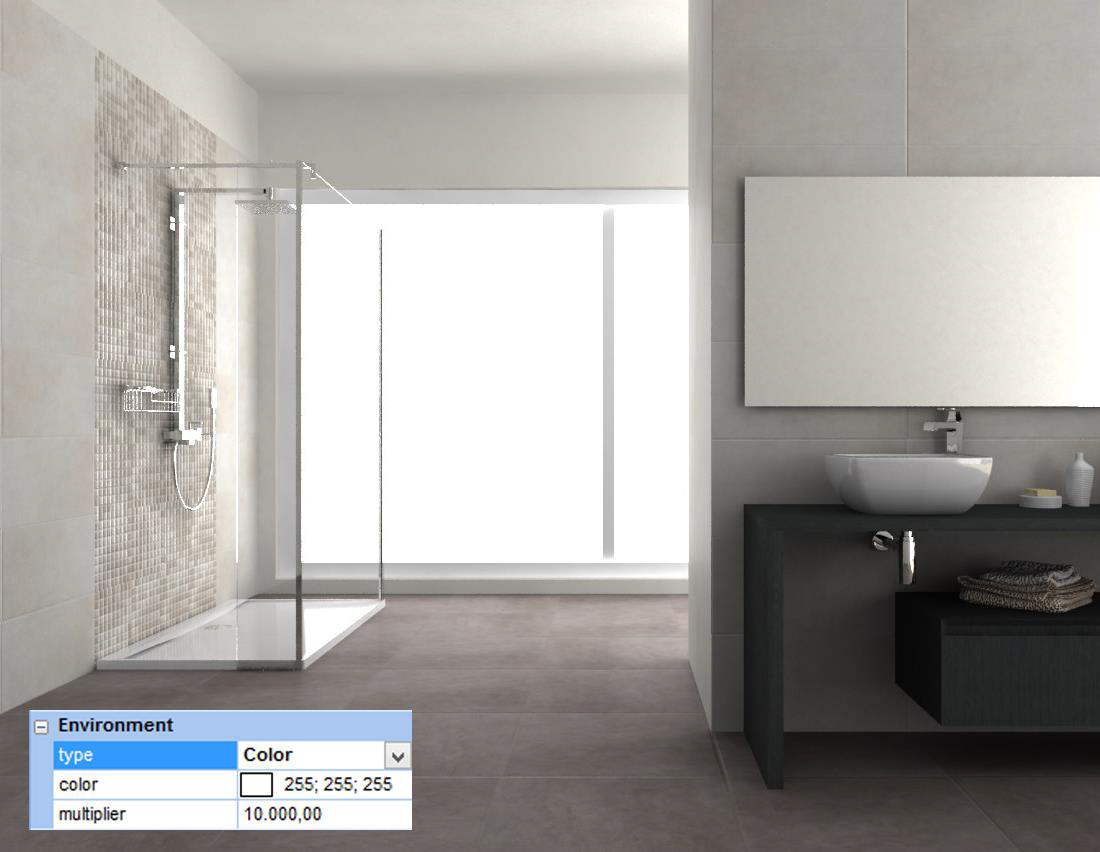

Type: con este parámetro es posible elegir si utilizar el cielo o un color para la luz ambiental. Si se elige la primera opción el espacio será iluminado por una luz ambiental azulada. Eligiendo la segunda opción el espacio quedará iluminado por una luz ambiental muy uniforme proveniente de todas las direcciones y que tendrá un color y una intensidad según se especifique en los parámetros color y multiplier.

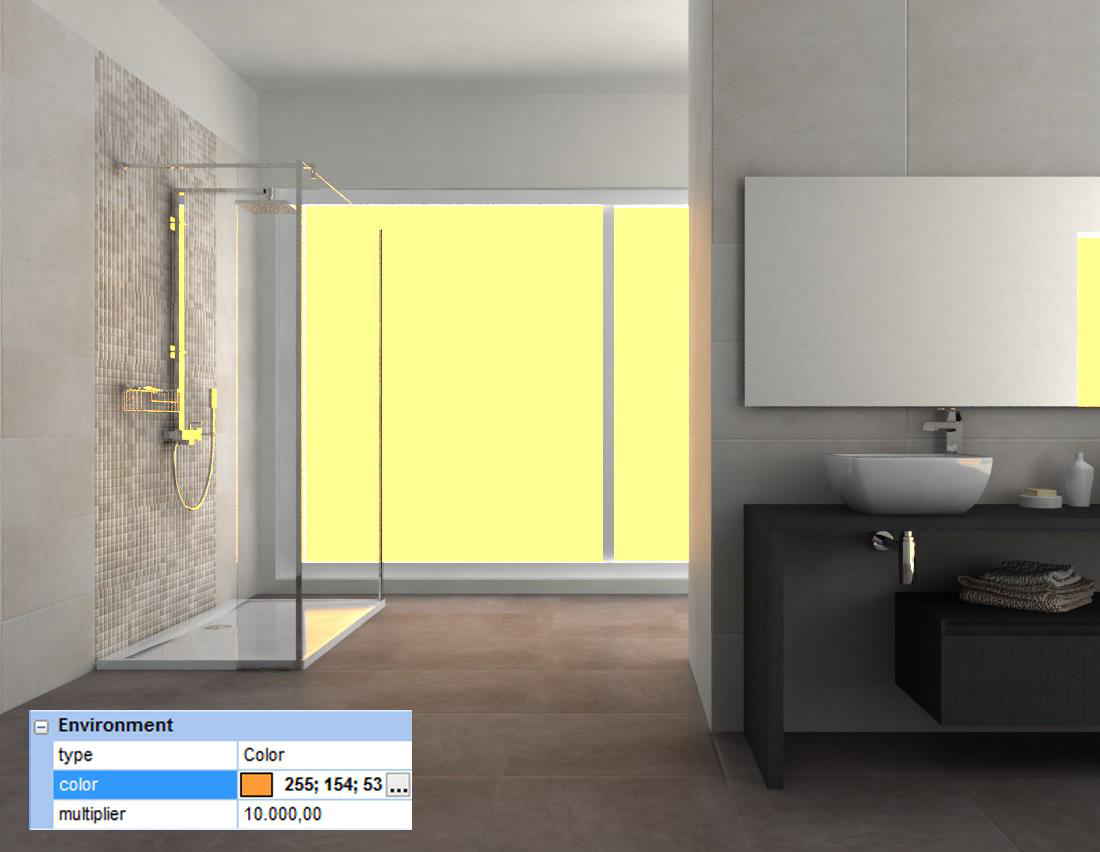

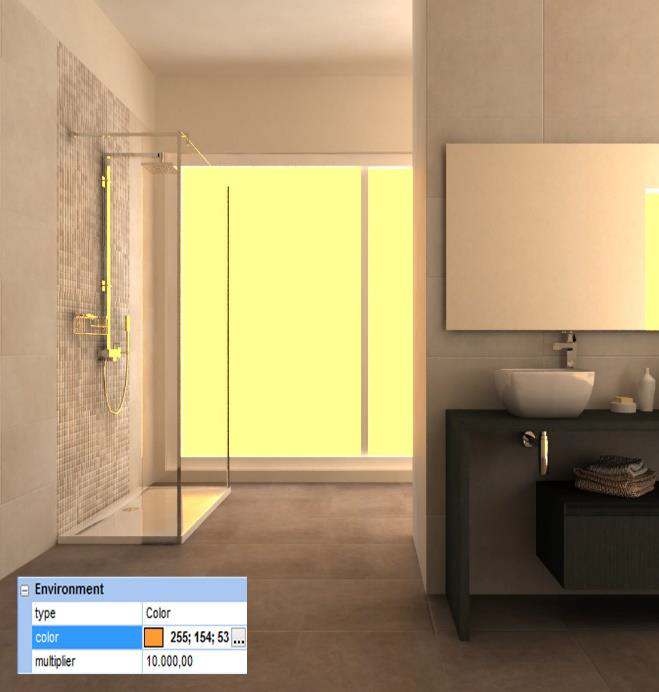

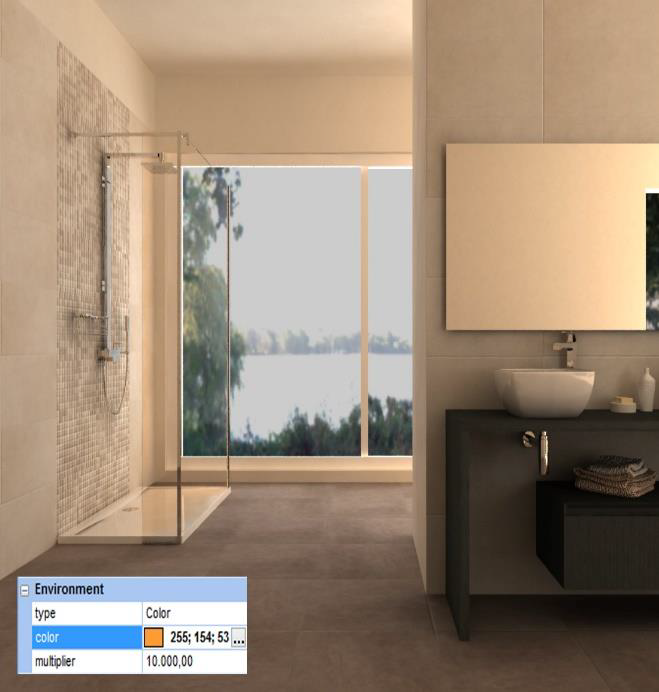

En ambos casos, el color seleccionado será también visible como fondo si no se elige una imagen (botón Fondo en la Barra de menú de Navegación, ver el capítulo de Navegación virtual). En el caso en que se introduzca un fondo, la elección del color influye en el cálculo de la luz indirecta pero el efecto es visible solo si el parámetro Saturation es diferente de cero como en las dos imágenes siguientes donde se ha definido con 0,7.

Los botones Diurno por defecto y Nocturno por defecto definen de manera automática los valores estándar para obtener un rendering de día, con sol y cielo activos y de noche, sin ningún tipo de luz natural.
