Composer es una aplicación externa que se instala automáticamente durante instalación del paquete DomuS3D, puede importar los detalles del proyecto (también llamados átomos: son imágenes de la planta, paredes, esquemas de colocación, renders,...) para permitir que el usuario pueda componer sus propios documentos de proyectos o moodboards, disponiéndolos de forma personalizada dentro del espacio de trabajo, sin ningún límite en la disposición o elección del formato de impresión (A0, A1, A5, carta, etc.). También ofrece amplias funciones de personalización (como trazos, disposición del texto, etc.)

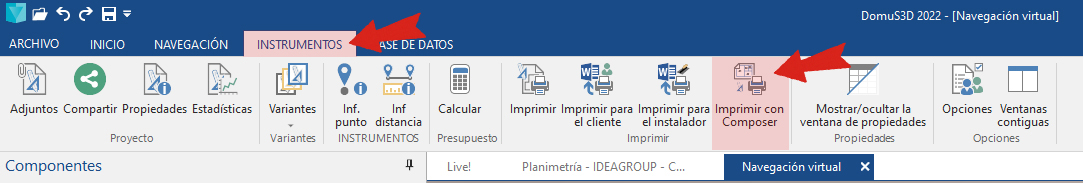

Para comenzar, seleccione el comando Imprimir con Composer en la sección INSTRUMENTOS del Menú.
En este punto, DomuS3D pregunta dónde guardar el paquete de información útil referente al proyecto de cuando se seleccionó el comando. El archivo del paquete tiene una extensión d3p. Después de guardar, Composer se abre automáticamente con todo el contenido del proyecto.

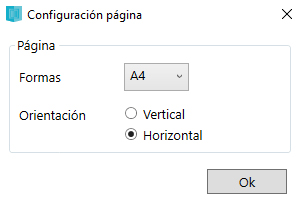

Cuando Composer se abra, en primer lugar, nos solicitará que indiquemos el formato y la orientación del espacio de trabajo/papel y posteriormente podremos arrastrar el contenido que deseemos dentro del espacio de trabajo.
En la ventana Componentes (la columna de la izquierda) encontraremos los átomos disponibles para el proyecto.

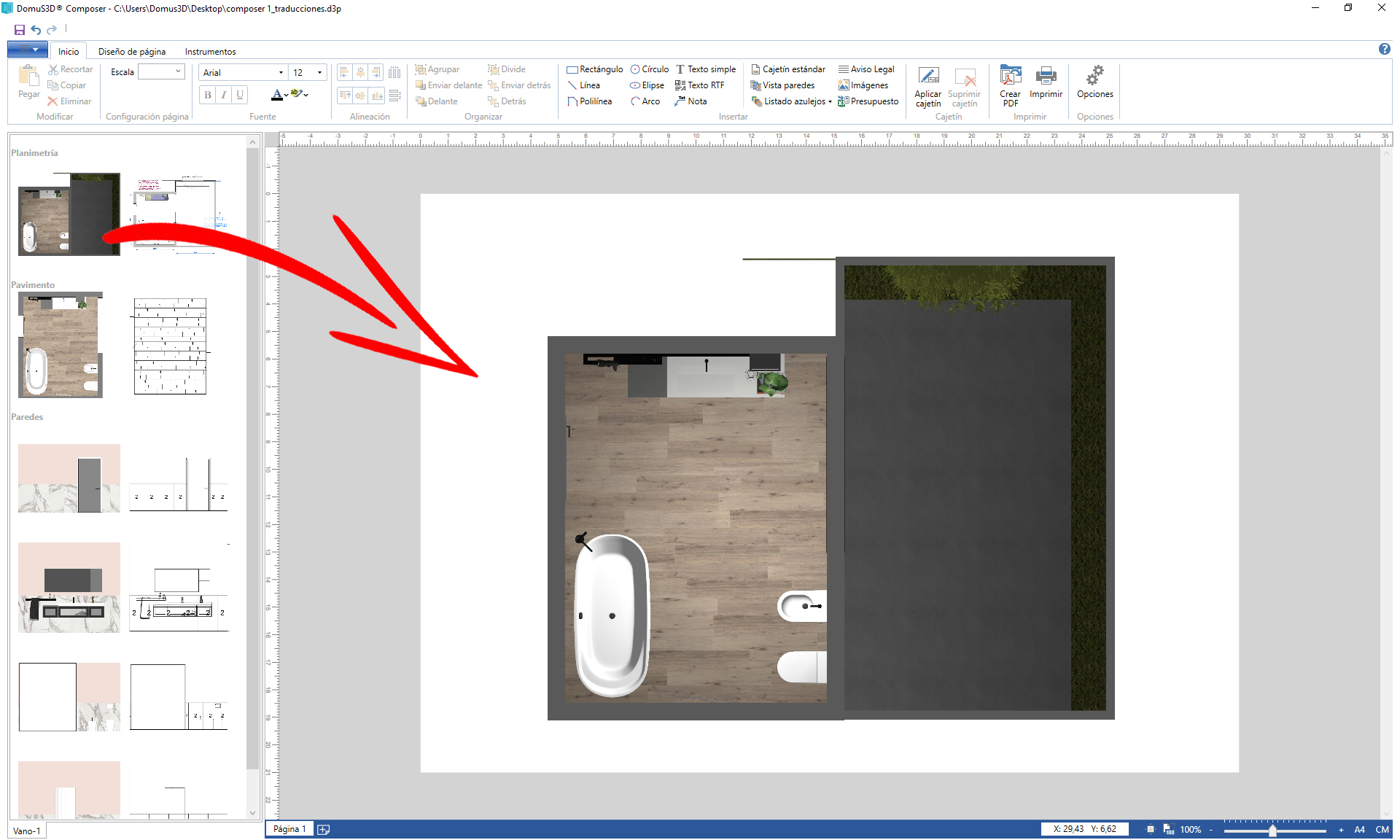

Selecciona un átomo y arrástralo al espacio papel (como en DomuS3D). Luego cambia el tamaño y posiciónalo donde quieras. Haz lo mismo con los otros átomos y configura cada página a tu gusto.
Al pie de la pantalla encontrarás el selector de la hoja sobre la que operar; en cualquier momento puede crear otras hojas de trabajo (las páginas que siguen a la primera).

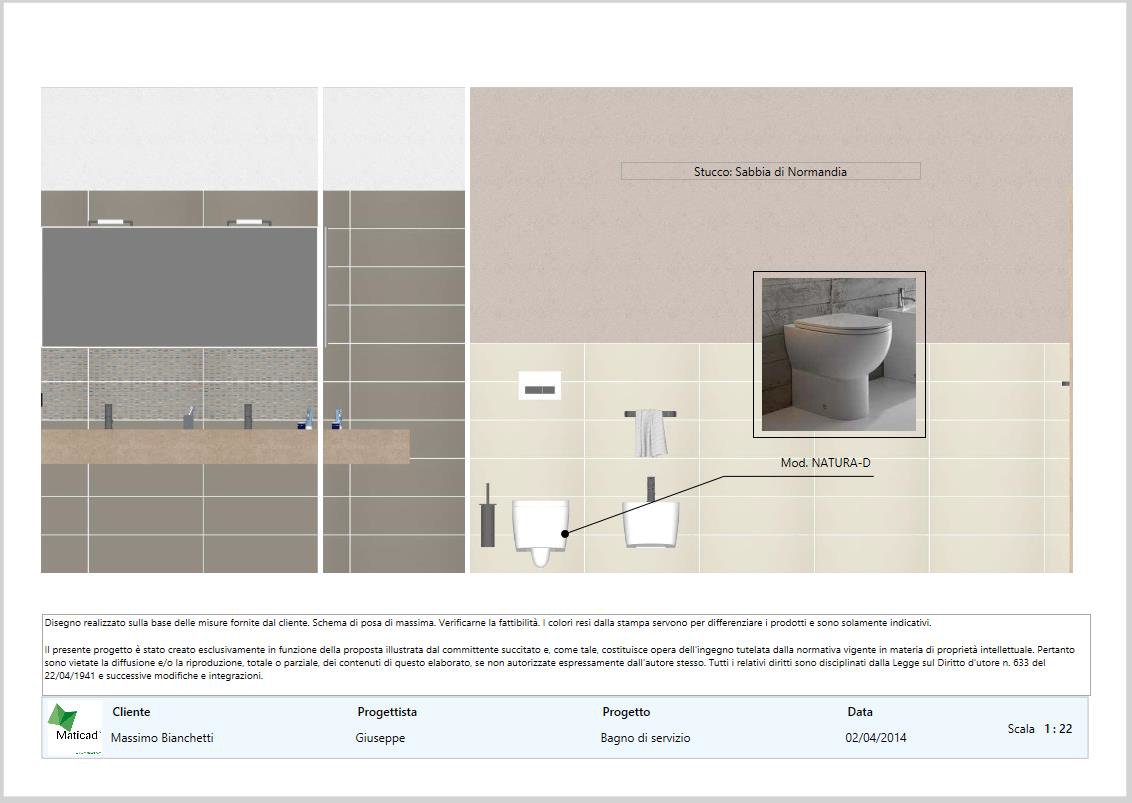

Algunos ejemplos de diseños creados en Composer:
SECCIÓN INSERTAR

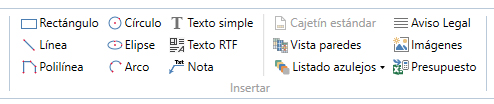

En la siguiente imagen se pueden ver las herramientas de personalización, disponibles en el grupo Insertar de la sección Inicio del menú superior:
Rectángulo, Línea, Polilínea, Círculo, Elipse y Arco: permiten dibujar formas CAD de cualquier tamaño.

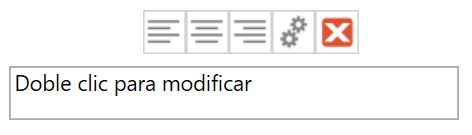

Texto simple y texto RTF: permiten insertar un rectángulo que contiene texto libre, incluso de varias líneas. El texto se puede alinear al centro del párrafo, a la izquierda o a la derecha. La barra de herramientas de control de texto se completa con el botón para editar el texto y con el de eliminar, además, posicionando el cursor sobre el cajetín del texto podremos desplazarlo por la página y posicionando el cursor sobre las líneas del cajetín podremos modificar las dimensiones del cajetín. El texto RTR se diferencia del texto "simple" por ser más compatible para la exportación a otras plataformas o imprimir.
Nota: permite añadir una nota haciendo referencia a uno de los elementos presentes dentro de la hoja.
La referencia consta de una línea que comienza en el punto que se va a resaltar y termina cerca de un área de texto.

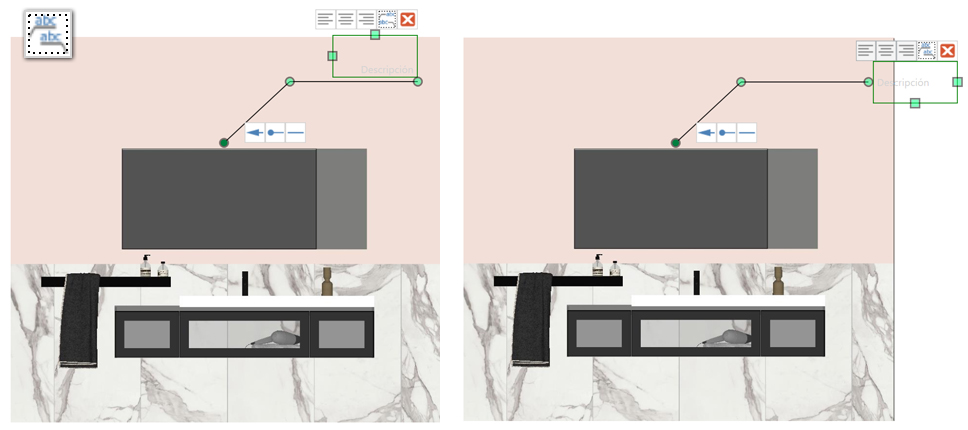

Como se puede ver en la imagen, hay dos tipos de colocación del recuadro del texto: arriba y al final de la línea de referencia.

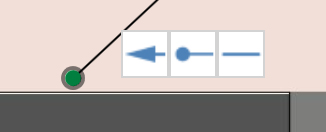

La siguiente imagen, por otro lado, muestra cómo se puede configurar el tipo de terminal de la línea de referencia: flecha, punto o sin terminal.

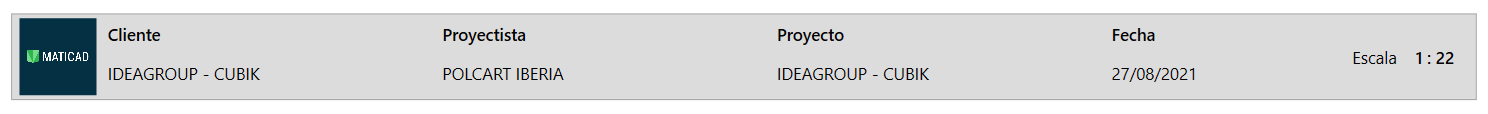

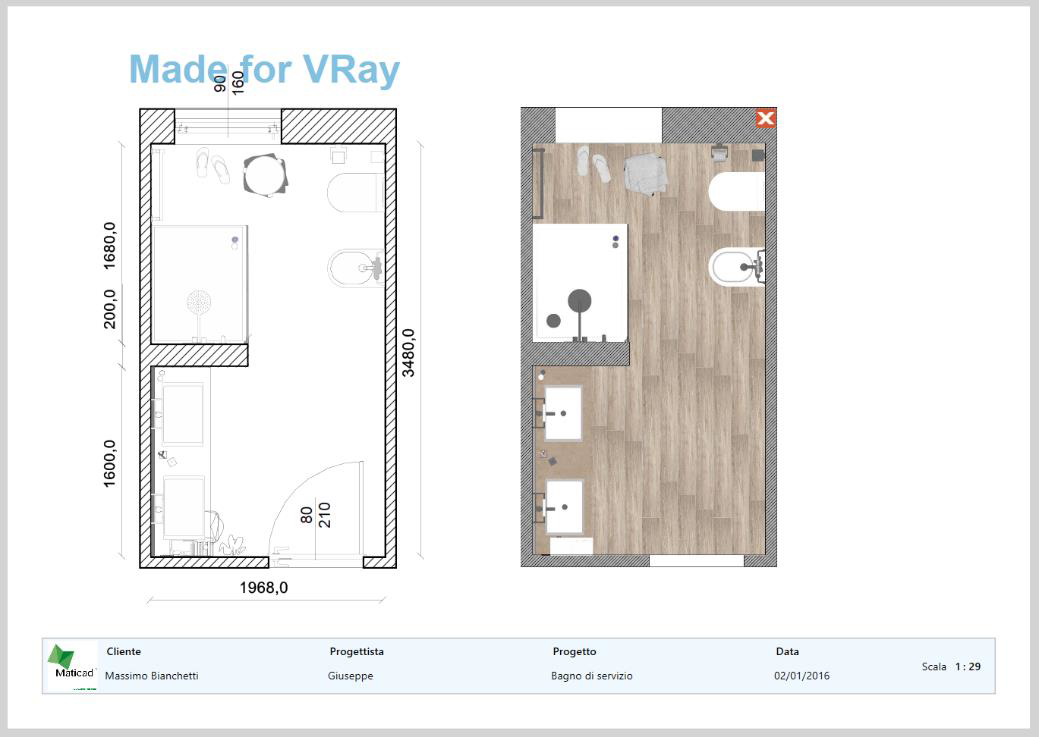

Cajetín estándar: permite insertar el cajetín en la base de la hoja de trabajo, (en la jerga de dibujo técnico, el cajetín es un rectángulo generalmente colocado en la parte inferior, en el que se encuentra toda la información necesaria del proyecto, como el nombre del cliente, el nombre del proyecto, la escala, etc.)

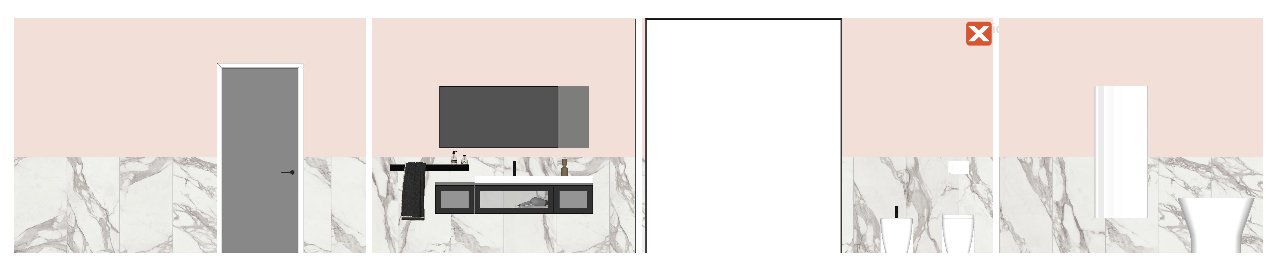

Vista de paredes: permite insertar la vista de todas las paredes de la estancia en línea, una a lado de la otra, como se puede ver en la siguiente imagen. Si una de las paredes tiene poca importancia, se puede quitar de la vista explosionada con el botón rojo de la cruz (eliminar).
Listado de azulejos: permite añadir una tabla que contiene la lista de los azulejos del proyecto.
Esta lista puede ser de 3 tipos:
- Azulejos de la estancia actual
- Azulejos de todo el proyecto
- Azulejos del átomo seleccionado: sólo está disponible al seleccionar un átomo relacionado con el pavimento, o con uno de los revestimientos o superficies revestidas.

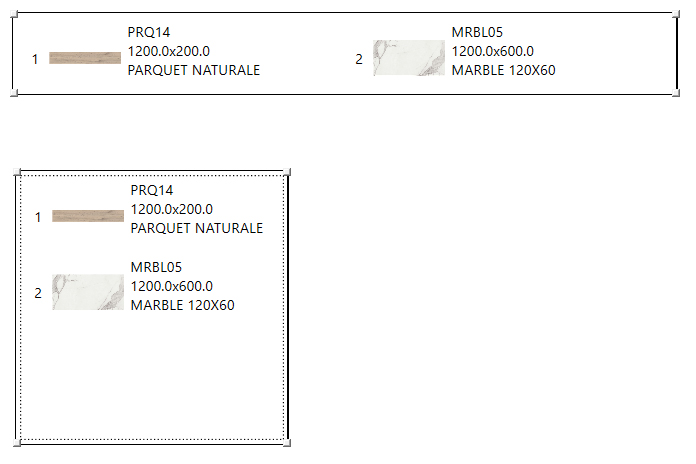

La tabla que contiene la lista de azulejos se puede cambiar de tamaño para poder organizar las celdas en varias filas/columnas, como se puede ver en estas imágenes.
Aviso legal: permite insertar un bloque de texto que contenga un aviso legal (que se puede configurar en la ventana Opciones, en la sección dedicada a los datos de la empresa).
Imágenes: permite importar una imagen en formato JPG y/o PNG a la hoja (por ejemplo, renders, elementos decorativos, imágenes de referencia como fotos reales de clientes para crear el "antes y después", etc.).

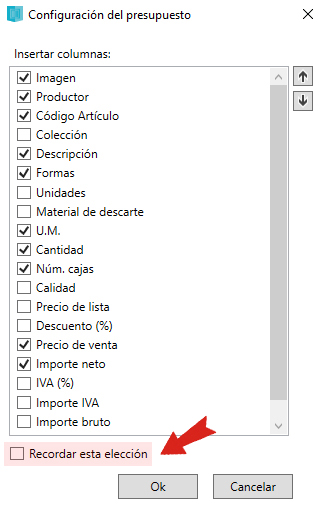

Presupuesto: A partir de la versión 2022, en la pestaña Inicio del menú superior hay un nuevo botón "Presupuesto" que permite insertar en el dossier la tabla con el cálculo del material utilizado en el proyecto. Durante la fase de inserción, es posible elegir la información que se desea ver y también es posible guardar esta configuración para sucesivas veces, haciendo clic en la casilla de "Recordar esta elección".

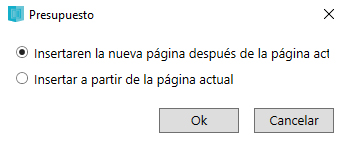

Será posible insertar la tabla de cotizaciones a partir de la página actual (si hay suficiente espacio), o comenzar desde una nueva página sucesiva.
La tabla creada ocupará todo el ancho disponible de la página.

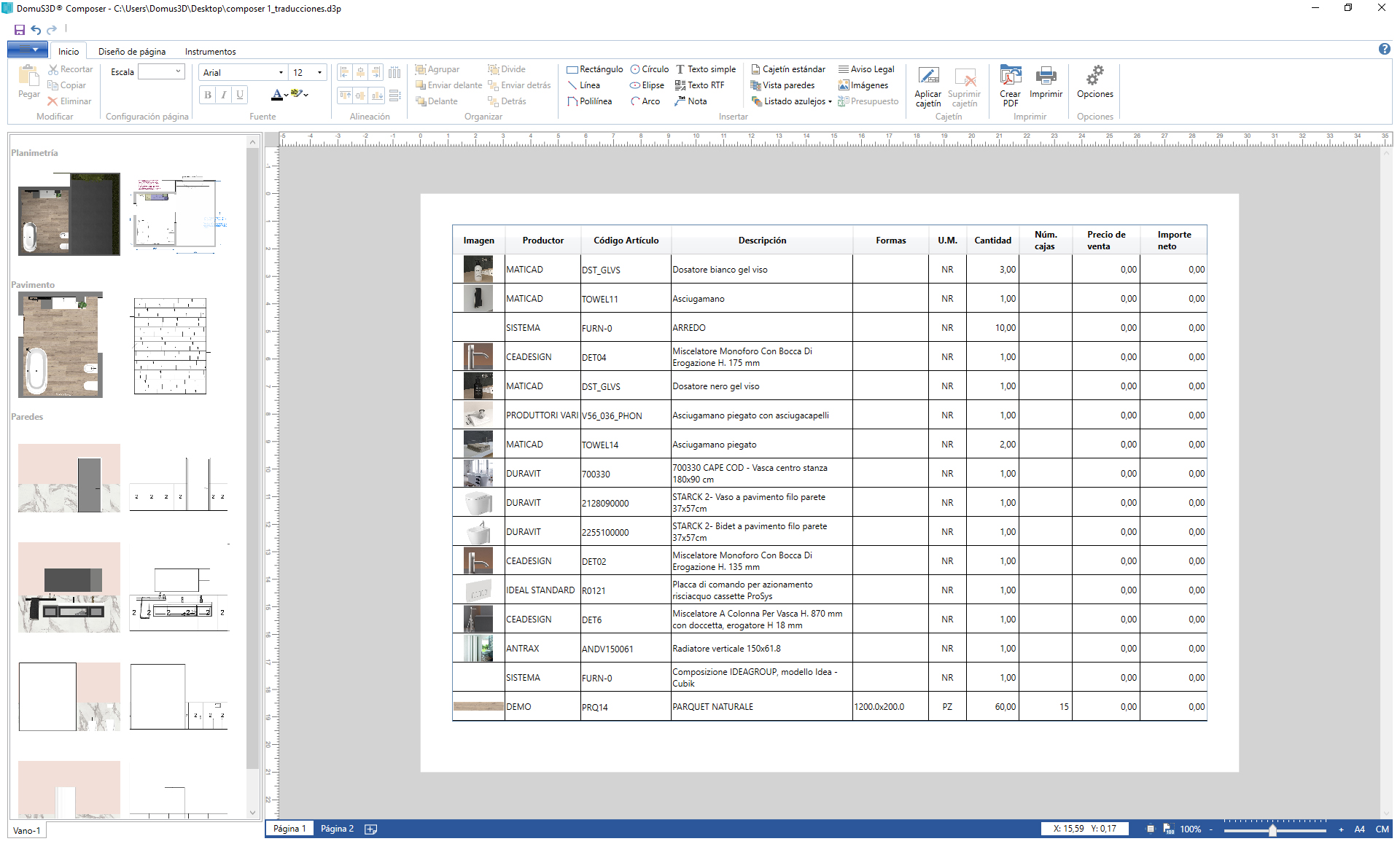

Es posible editar el valor de algunos campos de la tabla (ej. Cantidad, Número de cajas, Precio de Venta, Importe Neto) haciendo doble clic izquierdo dentro de la casilla. La tabla se comporta como una hoja de cálculo y se actualiza automáticamente con cada cambio realizado.
Sección ORGANIZAR y ALINEAR
Finalmente, las secciones Alineación y Organizar permiten alinear múltiples átomos entre sí o cambiar el orden en que se muestran.
OTRAS FUNCIONES
Actualización automática del proyecto modificado en DomuS3D
La nueva versión de Composer permite aplicar automáticamente las actualizaciones a un dossier creado anteriormente, teniendo en cuenta los cambios realizados en el proyecto en DomuS3D y actualizando el contenido del dossier. Para ello, después de modificar el proyecto, desde DomuS3D es necesario generar nuevamente el archivo .d3p con la versión actualizada del proyecto mediante el comando “Imprimir con Composer” en la sección de Herramientas.

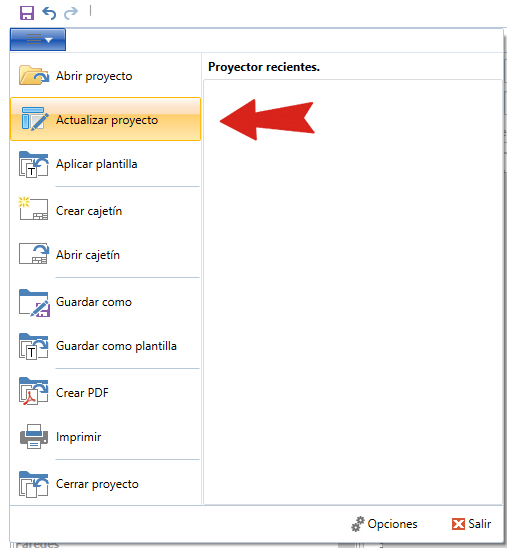

En Composer, se abrirá el proyecto .d3p creado y maquetado previamente, antes de cualquier otro cambio inicia el comando "Actualizar proyecto" que solicitará que seleccionemos el último archivo de impresión generado (el que hemos guardado tras los últimos cambios).

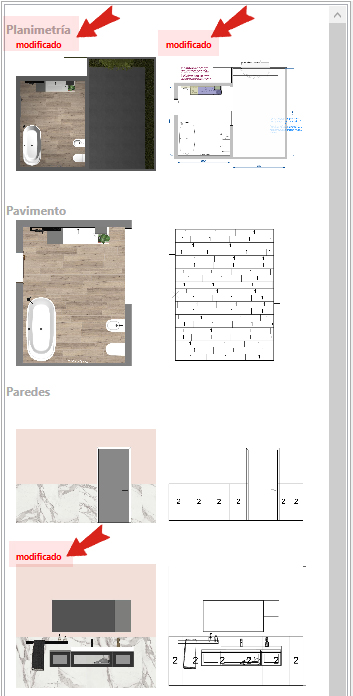

En la ventana “átomos”, a la izquierda, los elementos que han sufrido cambios aparecerán resaltados en rojo.
La sustitución de los átomos ya presentes en el proyecto, con las respectivas versiones actualizadas, se realiza automáticamente en las páginas en las que están presentes. La actualización también se aplica al presupuesto, si está presente en el archivo. Cualquier cambio manual realizado previamente a los valores editables de la estimación se deja sin cambios, pero aparecerá un icono con un signo de exclamación en correspondencia con el registro desactualizado. Al hacer clic en el "!" se abre una ventana para indicar que el campo ha sido modificado, informando también de su valor real si no hubiera habido modificación manual.
Guardar plantillas

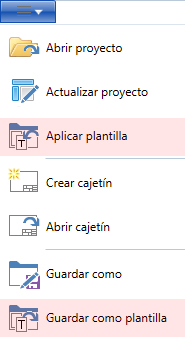

Con la nueva versión de Composer, es posible guardar la maquetación utilizada en un proyecto para luego utilizarla como plantilla en otros proyectos.
Las plantillas se gestionan como una biblioteca, en la que se distinguen los faciitados por Maticad de los creados por el usuario, con posibilidad de previsualizarlos.
Cajetines personalizados
Gestión de cajetines personalizados a modo de biblioteca, con posibilidad de previsualizarlos.
Calidad de impresión

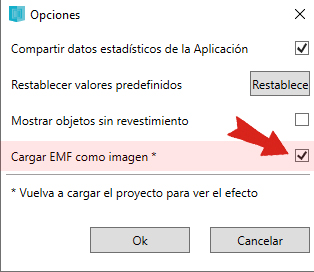

Es posible convertir el formato de los átomos cargados en el dossier en imágenes: esto permite una mejor calidad en la impresión del PDF. La elección está disponible en la ventana Opciones.
Este artículo es válido para la versión 2022 y posteriores
