En primer lugar, asegúrate de que el archivo de imagen del azulejo o material de revestimiento/pavimento esté guardado en el disco local del ordenador donde está instalado DomuS3D. Evita el uso de almacenamiento externo como memorias USB o discos externos.
Características de la imagen
La imagen del azulejo (u otro material de revestimiento/pavimento) que quieras añadir a la base de datos debe estar recortada en un rectángulo (o cuadrado) sin dejar ningún espacio de fondo blanco y debe tener estas características:
- Imagen en formato JPG o PNG.
- NO debe haber alteraciones cromáticas o lumínicas (por ejemplo, golpes de luz, destellos o reflejos) que provoquen una repetición estéticamente desagradable; aunque tenga se puede añadir pero los golpes de luz se repetirán.
- Tamaño de imagen adecuado para garantizar una buena calidad de renderizado (lo ideal sería 2px por mm real de la pieza, el tamaño máximo para cualquier formato debería ser de 3000px).
Aquí tienes unos ejemplos:
Crear el azulejo
Para añadir la pieza en DomuS3D, sigue los siguientes pasos:

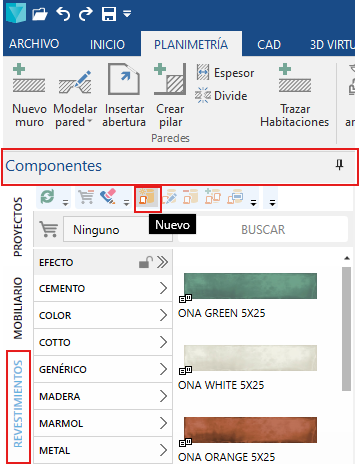

- Selecciona la pestaña REVESTIMIENTOS de los Componentes en la izquierda.
- Pulsa el botón "Nuevo" en la parte superior.
-

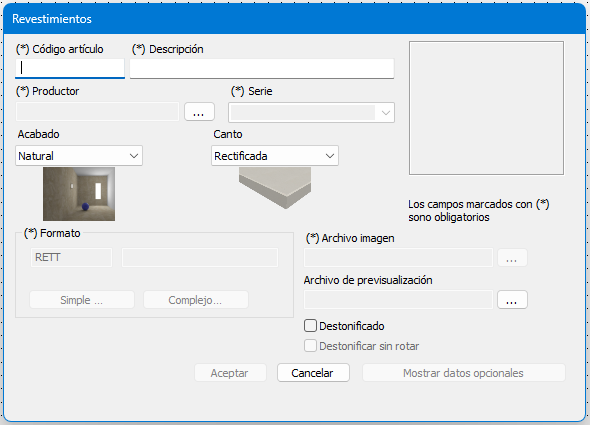

Introduce todos los datos de la pieza en la ventana emergente de Revestimientos y selecciona la correspondiente imagen.
Revestimientos/Pavimentos con destonificado (variedad gráfica)

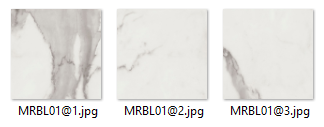

En el caso de piezas con efecto destonificado (por ejemplo, mármol, madera, baldosas hidráulicas, etc.), es necesario renombrar todas las imágenes pertenecientes al mismo código de artículo, con una numeración progresiva seguida del símbolo "@". Mira el ejemplo:
- código_artículo@1
- código_artículo@2
- código_artículo@3
- etc.
Cuando rellenes la ventana con todos los datos, solamente tienes que seleccionar la imagen que tiene el @1 ya que DomuS3D detectará el resto automáticamente.
Para obtener más información, sigue las indicaciones de este video.
Nota: Para solicitar un catálogo dentro de DomuS3D escribe a cataloghi@maticad.com
Artículos relacionados:
Este artículo es válido para la versión 2017 y posteriores.
